Mạng cục bộ (LAN) là một loại mạng máy tính kết nối nhiều máy tính và thiết bị điều khiển bằng máy tính tại một vị trí vật lý cụ thể như tòa nhà văn phòng, bệnh viện, trường học, phòng thí nghiệm, khu kinh doanh, khách sạn, resort, trung tâm thương mại, v.v. Cho đến đầu những năm 2000, hầu hết các mạng LAN đều sử dụng cáp đồng. Tuy nhiên, do những lợi ích và sự phổ biến của cáp quang, nhiều mạng LAN hiện đang sử dụng cáp quang.
Cáp đồng rẻ hơn nhiều so với cáp quang, nhưng có một số nhược điểm về hiệu suất. Khi cáp đồng chạy trong 100 mét là khoảng cách tối đa do vấn đề về suy hao và nhiễu, thì cáp quang có thể chạy tới vài chục kilomét, cung cấp tốc độ truyền dữ liệu hơn 1000 Mb/giây. Do vậy tất cả những nhược điểm của cáp đồng này đều được giải quyết hoàn hảo bằng cáp quang, do vậy việc thi công lắp đặt mạng LAN cáp quang sẽ mang lại rất nhiều lợi ích về dài hạn cho doanh nghiệp.
Contents
Tổng quan về mạng cục bộ LAN cáp quang
Mạng LAN cho phép kết nối và giao tiếp giữa hai hoặc nhiều máy tính trong một phạm vi mạng cụ thể trong nội bộ văn phòng, công ty, trường học, khách sạn, resort, bệnh viện, v.v.
Ngày nay, kiến trúc mạng LAN cáp quang sẽ bao gồm cáp quang và có thể là bộ chuyển đổi quang điện Ethernet, bộ chuyển mạch mạng, máy phát quang, máy thu quang, v.v. Trong các mạng LAN cáp quang như vậy, chiều dài của mạng hiện có được mở rộng bằng cách sử dụng cáp quang, giúp cho khoảng cách liên lạc xa hơn với chất lương tín hiệu tốt hơn, độ bảo mật tốt hơn và không bị nhiễu.
Sau đây là sự so sánh cơ bản của 2 loại mạng LAN, dựa trên loại phương tiện truyền dẫn được sử dụng trong mạng.
- LAN truyền thống: LAN truyền thống sử dụng cáp đồng và có kiến trúc dựa trên lớp. Các thiết bị trong LAN được kết nối với các bộ chuyển mạch trong lớp phân phối. Sau đó, các bộ chuyển mạch từ lớp phân phối được kết nối với lớp truy cập. Kết nối lớp này với lớp khác được thực hiện bằng cách sử dụng cáp đồng trục.
- LAN cáp quang: được xây dựng chính bằng cáp quang, với công nghệ sử dụng chính là mạng LAN cáp quang chủ động (sử dụng switch quang, media converter) và mạng quang thụ động (GPON).
Do vậy kiến trúc mạng LAN khác nhau tùy theo loại mạng LAN và các thành phần thiết bị, vật tư cáp quang sẽ sử dụng để thi công lắp đặt.
Quy trình thi công lắp đặt mạng LAN cáp quang (FO LAN)
Kiến trúc mạng LAN cáp quang (FO LAN) khá đơn giản, trong đó các kết nối dựa trên Ethernet và Wi-Fi. Để lên được phương án thiết kế và thi công mạng LAN cáp quang, sẽ có một số cân nhắc như mức độ kết nối liền mạch cần thiết, cường độ tín hiệu, lượng dữ liệu truyền và thời gian thực hiện, cùng với các yếu tố khác. Sau đây là quy trình khi thiết kế và thi công mạng LAN cáp quang.
- Trao đổi với chủ đầu tư để xác định mục tiêu và phạm vi xây dựng mạng mới hoặc mở rộng mạng hiện tại.
- Khảo sát mặt bằng để có phương án thi công lắp đặt.
- Lên danh mục và số lượng thiết bị mạng, vật tư, phụ kiện cáp quang (switch quang, cáp quang, bộ chia quang Splitter, ODF, Pigtails, đầu nối quang, Wi-Fi AP,…).
- Biện pháp thi công và các vị trí dự kiến lắp đặt thiết bị mạng, cáp quang, phụ kiện quang.
- Máy hàn cáp quang, thiết bị đo cáp quang và các công cụ dụng cụ thi công cáp quang.
- Thiết kế tổng thể mạng LAN cáp quang và báo giá.
- Ký hợp đồng, triển khai theo phương án thi công đã được chủ đầu tư thống nhất.
- Hoàn thành thi công, đo kiểm tra, chạy thử hệ thống.
- Báo cáo đo kiểm về thông số các tuyến cáp, phương án nghiệm thu mạng LAN cáp quang.
Bảng giá thi công lắp đặt mạng LAN cáp quang
Chi phí đầu tư cho thi công lắp đặt và mua thiết bị mạng LAN cáp quang phụ thuộc vào quy mô và chức năng mà chủ đầu tư yêu cầu.
- Số lượng người dùng ít hơn có giá thi công lắp đặt sẽ thấp hơn so với doanh nghiệp có vài trăm hoặc vài nghìn thiết bị.
- Số lượng thiết bị IT, như máy tính, máy in, NAS, điện thoại IP, Camera, IoT,… mà doanh nghiệp muốn kết nối.
- Loại cáp quang (Single-mode, Multi-mode) và cáp đồng (CAT6/CAT7/CAT8) sử dụng.
- Tốc độ mạng Gigabit, 2.5GbE, 10GbE và số lượng cổng, tốc độ càng cao thì chi phí càng đắt.
Sau khi thống nhất được bản thiết kế tổng thể, bao gồm số lượng người dùng, số lượng và chủng loại thiết bị IT, biện pháp thi công lắp đặt, chuyên viên tư vấn sẽ trình chủ đầu tư bảng báo giá.
Các bước thực hiện thi công mạng LAN cáp quang
Thi công lắp đặt cáp quang

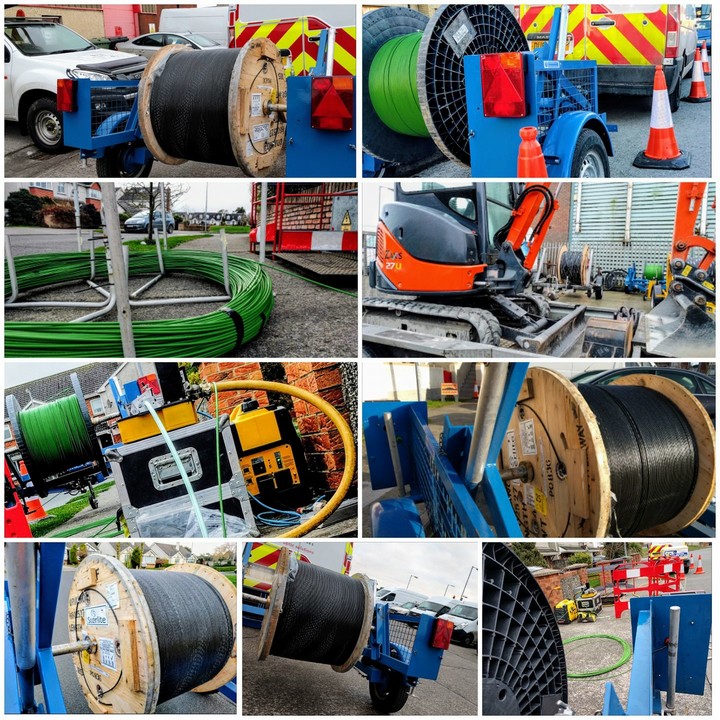

Bước đầu tiên là thi công lắp đặt cáp quang, bao gồm chạy đường cáp quang với vật tư cáp quang phù hợp trong nội bộ tòa nhà, cũng như từ mạng của nhà cung cấp đến vị trí lắp đặt mạng LAN. Có thể thực hiện theo hai cách:
- Lắp đặt trên cao – Đường cáp quang được gắn vào cột điện và kết nối với vị trí lắp đặt mạng LAN.
- Lắp đặt ngầm (trong tường hoặc dưới dưới đất/dưới sàn nha) – Cáp quang được đặt trong ống dẫn ngầm, mang lại khả năng bảo vệ tốt hơn.
Vì cáp quang sử dụng sợi mỏng thay vì dây kim loại nên chúng có thể truyền dữ liệu qua khoảng cách xa với mức tổn thất tối thiểu. Kỹ thuật viên sẽ xác định tuyến đường tốt nhất để chạy cáp quang tới vị trí lắp thiết bị mạng LAN.
Lắp đặt thiết bị quang, thiết bị mạng
Thiết bị quang chuyển đổi tín hiệu mạng cáp quang thành tín hiệu mà các thiết bị IT trong mạng nội bộ có thể sử dụng. Kỹ thuật viên sẽ lắp đặt, kết nối thiết bị này với nguồn điện, kiểm tra đường cáp quang để xác minh rằng thiết bị này cung cấp kết nối đáng tin cậy.

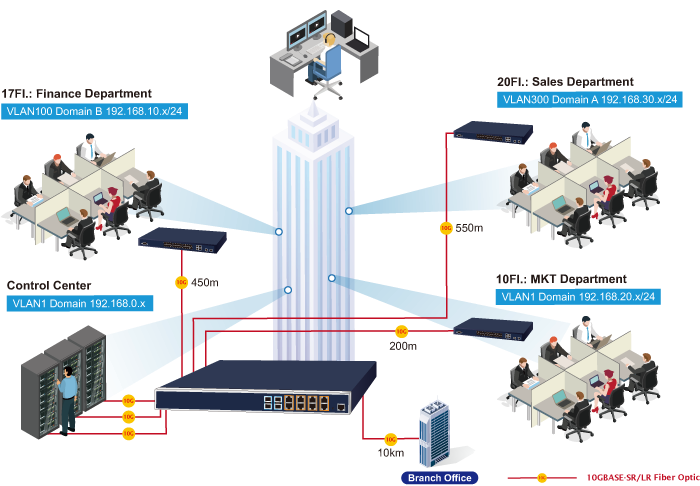

Cài đặt và thiết lập mạng LAN cáp quang
Sau khi các thiết bị mạng được cài đặt, bước tiếp theo là thiết lập bộ định tuyến và cấu hình mạng LAN có dây và không dây Wi-Fi. Bộ định tuyến kết nối với ONT qua cáp Ethernet, cho phép người dùng truy cập các công nghệ internet như phát trực tuyến tốc độ cao, hội nghị truyền hình và dịch vụ đám mây.
Hoàn thành và nghiệm thu mạng LAN cáp quang

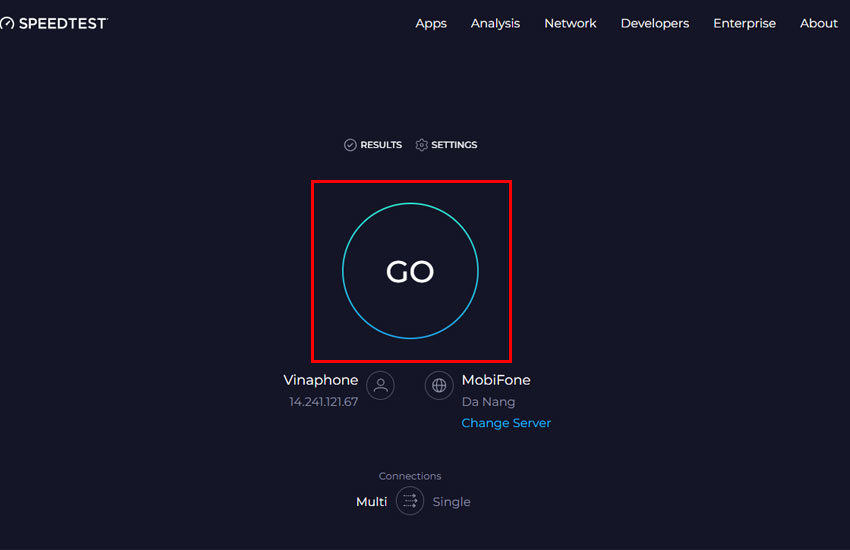

Sau khi thi công lắp đặt mạng LAN cáp quang, quản trị viên hoặc nhà thầu cần kiểm tra lại hiệu suất toàn bộ hệ thống mạng LAN cáp quang và Internet để đảm bảo trải nghiệm sử dụng tốt nhất của người dùng cuối. Các bài đo kiểm tra có thể thực hiện đơn giản bằng cách quan sát trên Smartphone có cài ứng dụng Speedtest cho các mạng LAN nhỏ, hoặc sử dụng máy đo mạng chuyên dụng kèm phần mềm quản lý, báo cáo kết quả chuyên nghiệp. Các bài đo tập trung chính vào các chỉ tiêu:
- Tốc độ truy cập mạng nội bộ có dây Ethernet và không dây Wifi.
- Hiệu suất thông lượng của mạng và các thiết bị mạng điểm cuối-điểm cuối (End-to-End).
- Tốc độ truyền tải file (Download/Upload) FTP/HTTP.
- Tốc độ truy cập Internet.
- Kiểm tra trải nghiệm sử dụng bằng Web-Brower.
- Lập hồ sơ nghiệm thu với các báo cáo chuyên nghiệp.
Sau khi thiết lập, kỹ thuật viên sẽ kiểm tra tốc độ kết nối cáp quang, đảm bảo vùng phủ sóng Wi-Fi phù hợp và xác nhận rằng tất cả các thiết bị có thể kết nối thành công. Khi đã cài đặt internet cáp quang, người dùng đã có thể tận hưởng kết nối đáng tin cậy với tốc độ nhanh hơn so với băng thông rộng truyền thống.
