Các bộ Media Converter quang điện giá rẻ thường dùng

Bộ chuyển đổi quang điện hay Media Converer là thiết bị quan trọng trong giải pháp kết nối và mở rộng nhiều mạng lưới ở xa với nhau. Media Converter quang điện là thiết bị thường được sử dụng theo cặp giữa một sợi quang và cáp đồng trong mạng cáp quang truyền dẫn tín hiệu Camera IP giám sát hoặc mạng LAN cáp quang để tăng khoảng cách truyền tín hiệu và tăng khả năng chống nhiễu điện từ. Việc nắm rõ những thông tin cơ bản nhất của bộ chuyển đổi quang điện, bao gồm nguyên lý hoạt động, chức năng và lợi ích. Điều này sẽ giúp kỹ thuật viên hiểu cách thức hoạt động và các model thiết bị chuyển đổi quang điện giá rẻ thường dùng, từ đó ứng dụng chúng vào việc và cải thiện khả năng mở rộng hoạt động mạng, từ đó nâng cao hiệu quả trong môi trường kết nối.

Trong hầu hết các trường hợp, thiết bị Media Converter quang điện là giải pháp chuyển đổi tín hiệu quang sang tín hiệu điện thông dụng để mở rộng mạng LAN cáp quang, mạng LAN-Wi-Fi không dây, chuyển đổi tốc độ liên kết cáp quang, truyền tín hiệu Camera IP ở khoảng cách xa về các điểm trung tâm tập trung.

Media Converter quang điện hay bộ chuyển đổi quang điện là gì?

Media Converter hay bộ chuyển đổi quang điện là thiết bị cung cấp giải pháp chuyển đổi toàn diện tín hiệu quang – điện và ngược lại để mở rộng khoảng cách truyền dẫn thông tin của mạng Ethernet thông qua cáp quang, cáp đồng trục hiện có hoặc cáp UTP. Bộ chuyển đổi quang điện Ethernet nhận tín hiệu từ cáp Ethernet, dưới dạng điện và chuyển đổi chúng thành tín hiệu có thể truyền qua cáp quang. Ở đầu xa, bộ chuyển đổi quang điện nhận tín hiệu quang từ sợi quang, chuyển đổi lại thành dạng điện ngay lập tức và truyền đến thiết bị tương ứng thông qua cổng ra.

Bộ chuyển đổi quang điện cung cấp sự ổn định và hiệu quả đáp ứng nhu cầu của nhiều môi trường khác nhau như Viễn thông, Doanh nghiệp, Trung tâm dữ liệu, Nhà máy và FTTx…  phù hợp với các nhu cầu mở rộng, kết nối với các Wifi AP, Camera IP, điện thoại IP, giúp người dùng thiết lập hệ thống mạng chất lượng cao với chi phí đầu tư thấp.

Tại sao cần bộ chuyển đổi Media Converter quang điện?

Cáp đồng CAT5/CAT6/CAT7 cho truyền thông mạng là giải pháp lý tưởng cho các đường dữ liệu chạy ngắn trong tòa nhà. Tuy nhiên, các giải pháp cáp đồng này không hoạt động tốt đối với các kết nối khoảng cách xa hoặc kết nối giữa các tòa nhà, thường phải nhỏ hơn 100 mét.

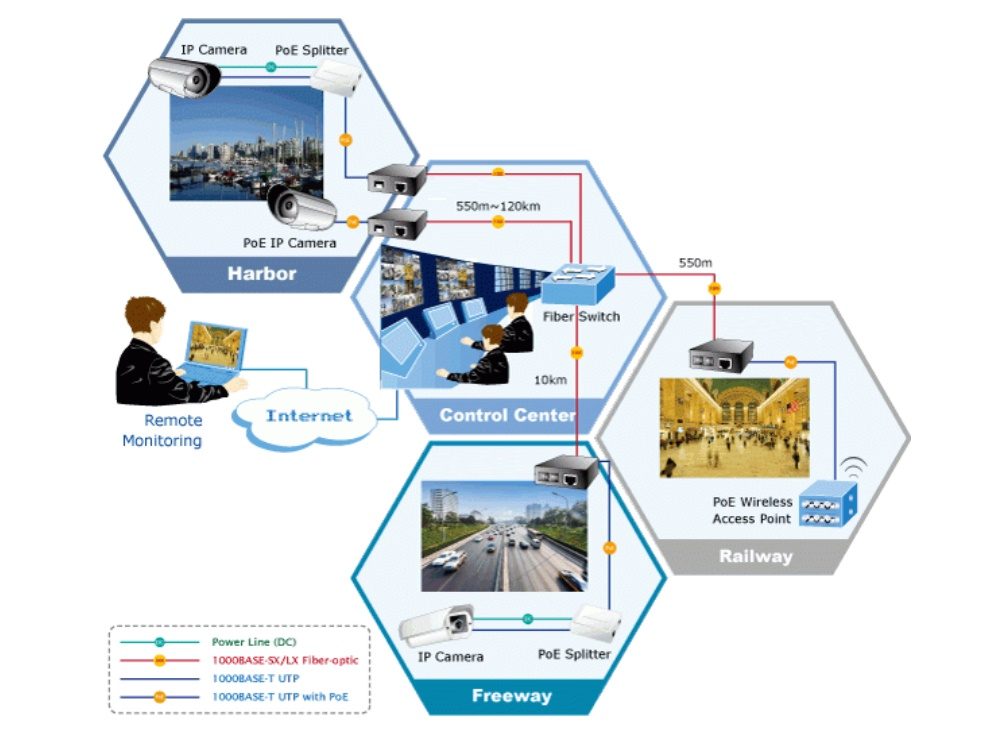

Truyền tín hiệu Ethernet trên cáp sợi quang là giải pháp lý tưởng để khắc phục cho hạn chế này, thường được dùng để truyền dữ liệu mạng cho các kết nối khoảng cách xa hoặc kết nối giữa các tòa nhà. Bộ chuyển đổi quang điện (hay còn gọi là Converter quang điện) sẽ bao gồm 2 thiết bị ở 2 đầu có khoảng cách xa nhau, sẽ nhận các tín hiệu điện chạy qua cáp đồng (Thường là giao điện RJ45) và chuyển đổi tín hiệu thành tín hiệu ánh sáng có khả năng chạy qua cáp quang (thường là giao diện SC hoặc module quang SFP) hoặc ngược lại. Converter quang lan là một thiết bị mạng hoạt động bền bỉ và giảm chi phí tổng thể khi mở rộng mạng LAN hoặc truyền dữ liệu từ các Camera IP, cũng như mở rộng mạng LAN Wifi AP.

Các bộ chuyển đổi quang điện giá rẻ thông dụng

Khi chọn một bộ chuyển đổi quang điện để mở rộng mạng Ethernet và truyền tín hiệu từ Camera IP, Wifi Access Point, điều quan trọng là phải xem xét:

• Loại sợi quang nào sẽ được sử dụng (Multimode/Singlemode) và bước sóng.
• Khoảng cách cần kết nối.
• Đầu nối quang SC hay LC (khi dùng Media Converter quang có khe cắm SFP)
• Yêu cầu về tốc độ của mạng: Fast Ethernet 10/100Mbps hay Gigabit Ethernet (10/100/1000Mbps) hay 10Gigabit Ethernet.

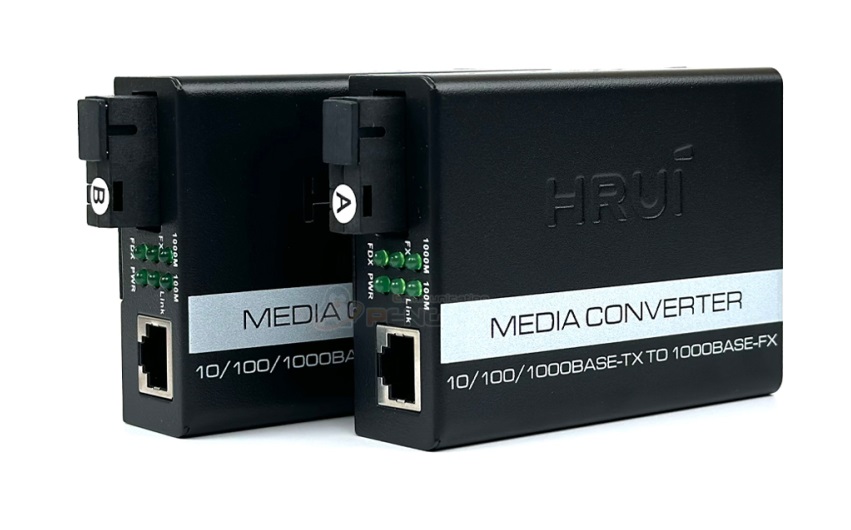

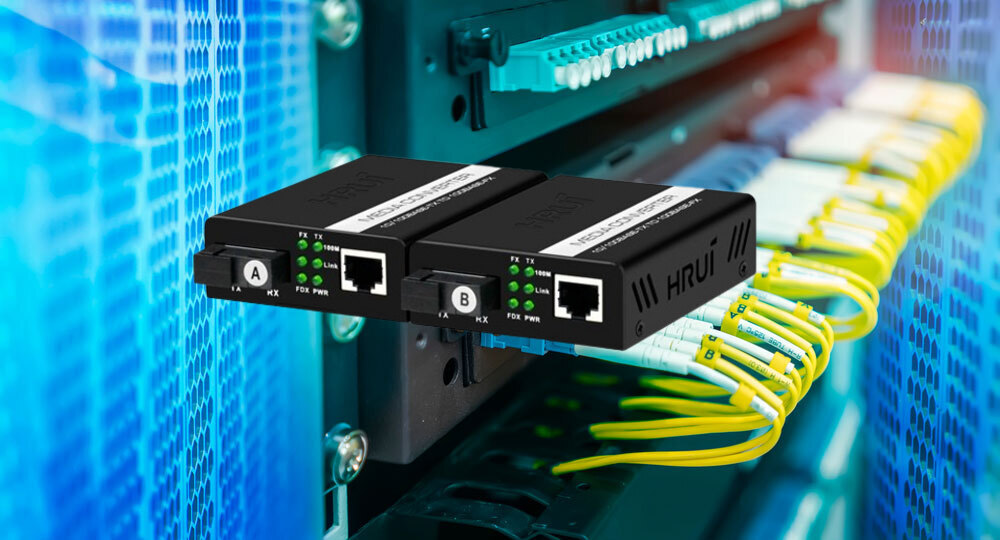

Bộ chuyển đổi quang điện HRUI

HRUI Media Converter là bộ chuyển đổi quang điện 1 sợi quang (A/B) có giao diện RJ45 Gigabit 10/100/1000Mbps và tích hợp sẵn bộ thu phát quang, giao diện SC. Media Converter HRUI sử dụng bước sóng Singmode 1310nm/1550nm và chỉ sử dụng 1 dây cáp quang để truyền dẫn, khoảng cách tối đa là 20km.

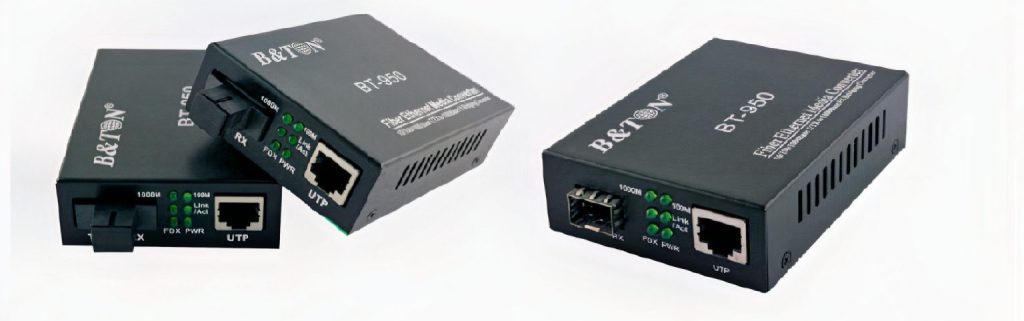

Bộ chuyển đổi quang điện BTON

Bộ chuyển đổi quang điện BTON BT-950 series cung cấp các phiên bản:

• Media Converter 1 sợi quang (A/B) BTON có giao diện RJ45 Gigabit 10/100/1000Mbps, tích hợp sẵn bộ thu phát quang, giao diện SC loại 1 sợi quang bước sóng Singmode 1310nm/1550nm, khoảng cách truyền dẫn 20km.
• Media Converter 2 sợi quang BTON có giao diện RJ45 Gigabit 10/100/1000Mbps, tích hợp sẵn bộ thu phát quang, giao diện SC loại 2 sợi quang bước sóng Singmode 1310nm, khoảng cách truyền dẫn 20km.

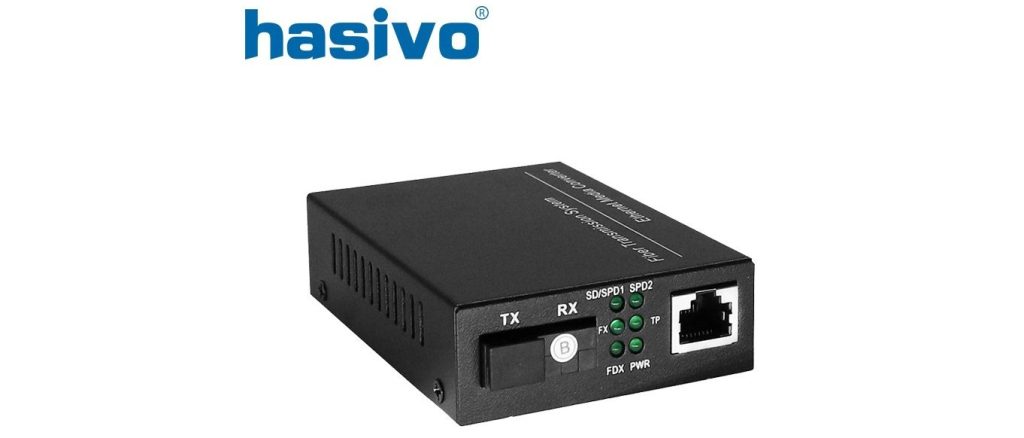

Bộ chuyển đổi quang điện Hasivo

Hasivo cung cấp đầy đủ giải pháp chuyển đổi quang điện Gigabit Ethernet, bao gồm:

• Bộ chuyển đổi quang điện (Media Converter) Hasivo (1 sợi quang) SW108GM A/B: được tích hợp sẵn bộ thu phát quang cho khoảng cách kết nối 20km, sử dụng công nghệ ghép bước sóng WDM 1310nm/1550nm 1 sợi quang. Có hỗ trợ cấp nguồn PoE hoặc Non_PoE.
• Bộ chuyển đổi quang điện (Media Converter) Hasivo (2 sợi quang) SW108GM A/B: 2 sợi quang bước sóng đơn mốt 1310nm. Có hỗ trợ cấp nguồn PoE hoặc Non_PoE

Lợi ích khi sử dụng bộ chuyển đổi quang điện Media Converter

• Nâng cao khả năng kết nối và hiệu suất của mạng: Bộ chuyển đổi quang điện cho phép người dùng tích hợp thiết bị mới vào cơ sở hạ tầng cáp hiện có. Ngoài ra, chúng còn tăng chất lượng và sức mạnh cho mạng, cung cấp khả năng kết nối mở rộng, tốc độ truyền dẫn vượt trội cho các mạng LAN hiện có, cũng như truyền dữ liệu đi xa cho các thiết bị Camera IP, Wi-Fi, VoIP… đảm bảo chất lượng tín hiệu cao, băng thông lớn.
• Tăng khoảng cách kết nối: cáp quang cho phép kết nối từ 550m (Multimode) hoặc từ 10km (Singlemode) trở lên. Sử dụng bộ chuyển đổi quang điện không những mở rộng khoảng cách truyền tín hiệu xa hơn, mà chất lượng tín hiệu ổn định hơn so với cáp đồng ở khoảng cách > 100m.
• Giá rẻ, tiết kiệm chi phí: Tính linh hoạt mà Converter quang điện mang lại khiến chúng cực kỳ tiết kiệm chi phí. Nếu không có bộ chuyển đổi phương tiện, các mạng LAN hay các thiết bị Camera IP, WI-Fi AP,… cần kết nối hai loại giao diện quang-điện khác nhau sẽ phải trải qua quá trình nâng cấp mạng cáp quang toàn diện. So với việc nâng cấp tốn kém này, chi phí một bộ chuyển đổi phương tiện giá rẻ sẽ tiết kiệm chi phí hơn và là một khoản đầu tư xứng đáng. Ngoài ra, bộ chuyển đổi phương tiện có thể giúp bạn tiết kiệm tiền hơn nữa bằng cách đơn giản hóa quy trình truyền cáp quang cho mạng LAN đa dịch vụ (Video/truyền File,…) nhờ khả năng chịu được băng thông cao.
• Giảm nhiễu điện từ: Bộ chuyển đổi quang điện giúp giảm bất kỳ nhiễu điện từ tiềm ẩn nào bằng cách tận dụng các lợi ích của cáp quang. Cáp quang hoàn toàn miễn nhiễm với nhiễu điện. Bằng cách kết nối cáp quang với cáp đồng, bộ chuyển đổi phương tiện cho phép cáp đồng tận dụng mức độ bảo mật cao hơn mà cáp quang cung cấp.

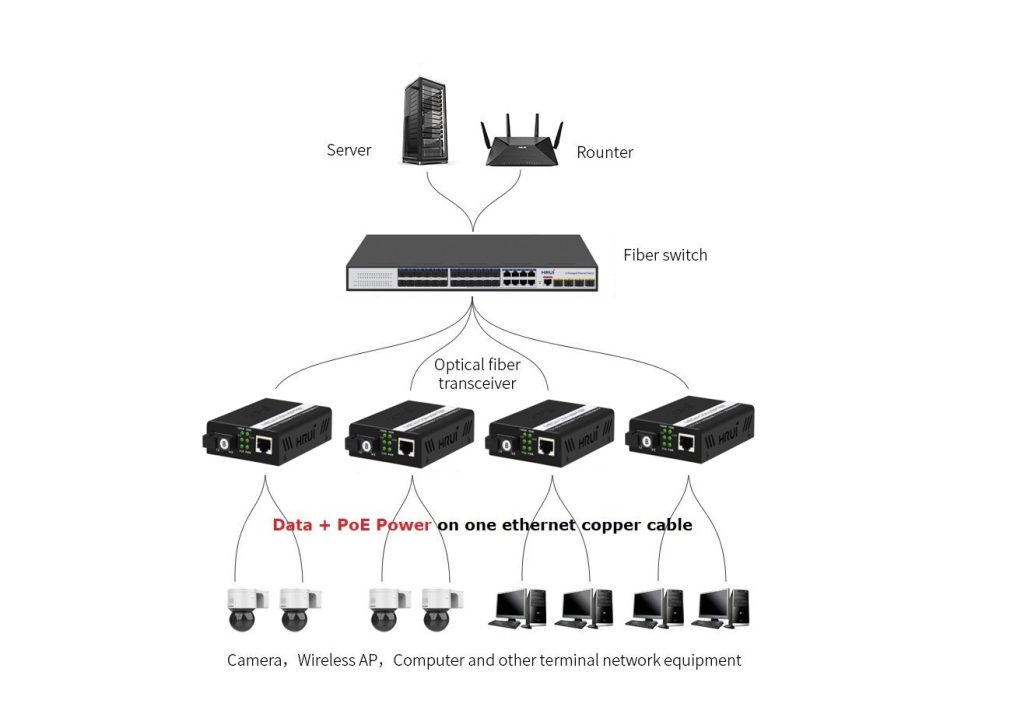

Cách sử dụng bộ chuyển đổi quang điện

• Chuẩn bị thiết bị: bộ chuyển đổi phương tiện sẽ bao gồm cặp thiết bị chuyển đổi tín hiệu quang sang Ethernet, cáp Ethernet và cáp quang.
• Kết nối cáp Ethernet: Trong trường hợp bộ chuyển đổi quang điện cáp quang sang Ethernet, cổng đầu vào được kết nối bằng cáp đấu nối sợi quang với cổng đầu ra của thiết bị mạng trên dây nối để kết nối.
• Kết nối cáp quang: Kết nối một đầu của cáp quang với cổng đầu ra của bộ chuyển đổi quang điện. Đầu kia phải kết nối với thiết bị tương ứng hoặc mạng cáp quang.
• Bật nguồn Media Converter: Để bật nguồn, hãy kết nối ổ cắm điện với cáp nguồn đi kèm với bộ Converter quang điện.
• Kiểm tra đèn cáo: Kiểm tra tất cả các đèn trên bộ Media Converter, đặc biệt là trạng thái kết nối. Đảm bảo rằng đèn kết nối đang sáng.
• Kiểm tra kết nối: Sau đó, cần xác định sự hiện diện của kết nối bằng cách thực hiện các bài kiểm tra truyền dữ liệu giữa các thiết bị được kết nối với mạng.
• Khắc phục sự cố nếu cần: Nếu có sự cố, hãy kiểm tra các kết nối bộ thu phát cáp quang, nguồn điện và thông số kỹ thuật cáp để đảm bảo mọi khía cạnh đều phù hợp trước khi tiến hành tìm kiếm tài liệu.

Ưu điểm của việc chuyển đổi Gigabit Ethernet sang Cáp quang

• Băng thông cao hơn: Cáp quang cung cấp dung lượng cao hơn cáp đồng, với tốc độ thực tế trên 10 Gbps và khả năng kéo dài không giới hạn.
• Khoảng cách xa hơn: Cáp quang có thể truyền thông tin đi xa hơn nhiều (lên đến 40km hoặc hơn) so với công nghệ Gigabit, vốn chỉ được định nghĩa là khoảng cách vật lý khoảng 100 mét.
• Giảm nhiễu: Cáp quang không tương tác với sóng điện từ, nghĩa là tín hiệu tốt hơn và độ tin cậy của hệ thống truyền thông ở những khu vực dễ bị nhiễu.
• An toàn hơn: Đại khái, không có sự xâm nhập nào khác vào cáp quang ngoài các loại thụ động, do đó mọi dữ liệu được truyền đi đều được ẩn sau lớp kính mà không bị xâm nhập.
• Hướng tới tương lai: Cáp quang cho phép các mạng chuẩn bị cho nhiều phần mở rộng hơn và yêu cầu băng thông cao hơn khi công nghệ tiếp tục phát triển trong tương lai với các tùy chọn Ethernet cáp quang.

Các tính năng quan trọng của bộ chuyển đổi quang điện

• Khả năng tương thích: Hoạt động với nhiều chuẩn Ethernet (10/100/1000 Mbps), đảm bảo tích hợp phù hợp với mọi hệ thống hiện tại.
• Kiểu dáng: Có sẵn ở các định dạng ngoài, gắn trên giá đỡ và gắn trong để đáp ứng các yêu cầu khác nhau của từng địa điểm.
• Tốc độ và khả năng mở rộng: Có khả năng xử lý tốc độ truyền dữ liệu cao và cũng dễ dàng mở rộng khi nhu cầu mạng tăng lên.
• Loại kết nối: Chấp nhận hiệu quả nhiều loại cáp khác nhau như cáp quang đơn và cáp quang đa sợi để phù hợp với một số ứng dụng mạng.
• Cấu hình cổng: Các cấu hình này thường cung cấp các tính năng như nhiều cổng để kết nối với các thiết bị như vậy, mang lại sự linh hoạt bổ sung.
• Tùy chọn nguồn điện: Bao gồm cả tùy chọn nguồn điện bên trong và nguồn điện qua Ethernet để tăng thêm lựa chọn lắp đặt hệ thống.
• Tính năng chẩn đoán: Cung cấp chức năng giám sát và chẩn đoán, bao gồm đèn LED, để quản lý hiệu suất mạng và hỗ trợ các hoạt động khắc phục sự cố.
• Phạm vi nhiệt độ: Có thể hoạt động trong phạm vi nhiệt độ môi trường rộng.
• Khoảng cách truyền dẫn: đối với Media Converter Singlemode thông dụng khoảng cách lên đến 10km~20km.
• Dung lượng băng thông: Hầu hết các sợi quang đơn mode đều có dung lượng băng thông cao, phổ biến hiện nay là 1 Gigabit.
• Chi phí: bộ chuyển đổi quang điện hiện nay giá thành tương đối rẻ, dễ mua trên thị trường.
• Ứng dụng: Media Converter cáp quang Singlemode thường dùng cho khoảng cách xa, chẳng hạn như truyền tín hiệu Camera CCTV về trung tâm, hoặc kết nối giữa 2 mạng LAN, hoặc cấu trúc đường trục của mạng lưới truyền thông và internet.

Các câu hỏi thường gặp về bộ chuyển đổi quang điện

Bộ chuyển đổi quang điện là gì và hoạt động như thế nào?

Bộ chuyển đổi quang điện là một loại thiết bị được sử dụng trong mạng máy tính, trong đó tín hiệu quang được chuyển đổi thành tín hiệu điện và ngược lại. Nó cho phép kết nối hiệu quả giữa mạng cáp quang và mạng cáp đồng, cải thiện khoảng cách và tốc độ mạng. Bộ chuyển đổi này thường chuyển đổi Ethernet nhanh hoặc Ethernet Gigabit thành tín hiệu quang trong các ứng dụng chuyển đổi quang điện sang Ethernet.

Các loại đầu nối quang điện chính được sử dụng trong bộ chuyển đổi quang điện là gì?

Đối với bộ chuyển đổi quang điện, các loại đầu cắm được sử dụng rộng rãi nhất là SC—SC Subscriber Connector và LC—Lucent Connector. Ngoài ra, đầu nối SC là loại đầu nối đẩy-kéo có cấu trúc rất tốt, trong khi đầu nối LC được thu nhỏ hơn để tăng tỷ lệ chiếm dụng trong tủ. Các bộ chuyển đổi quang điện tiên tiến cũng có sẵn với bộ thu phát SFP, cho phép thay đổi các loại đầu nối khác nhau tùy theo yêu cầu.

Tại sao nên sử dụng sợi quang đơn mode cho khoảng cách xa?

Nhìn chung, sợi quang đơn mode phù hợp hơn cho truyền thông tầm xa, khoảng 10km ~ 20 km trở lên, được triển khai trên một đường truyền quang.

Các thiết bị tích hợp bộ chuyển đổi quang điện có hỗ trợ cấp nguồn qua Ethernet (PoE) không?

Có những bộ chuyển đổi quang điện được thiết kế để có thể cấp nguồn qua Ethernet (PoE). Các bộ chuyển đổi này có khả năng truyền thông tin và nguồn điện qua cáp Ethernet, do đó cho phép bạn cấp nguồn cho camera IP, điện thoại VoIP hoặc điểm truy cập không dây tương thích PoE mà không cần phích cắm pin riêng. Khi mua bất kỳ bộ chuyển đổi quang điện hỗ trợ PoE nào, hãy đảm bảo rằng nó tuân thủ các tiêu chuẩn IEEE về công nghệ PoE và cung cấp đủ công suất đầu ra cho các thiết bị bạn muốn sử dụng.

Khoảng cách tối đa mà một bộ chuyển đổi quang điện có thể hỗ trợ là bao nhiêu?

Khoảng cách mà một bộ chuyển đổi quang điện có thể hỗ trợ bị ảnh hưởng bởi vô số yếu tố, chẳng hạn như cấu hình cáp quang, bước sóng sử dụng và tốc độ Ethernet cần thiết. Media Converter cáp quang Singlemode cho phép truyền tải 10km~ 20 km trở lên. Trong một số trường hợp, một số bộ chuyển đổi quang điện tầm xa Singlemode có thể cho phép khoảng cách hơn 120 km trong trường hợp kết nối điểm-điểm.

Có đúng là bộ chuyển đổi quang điện thường là thiết bị cắm và chạy không?

Điều quan trọng cần lưu ý là hầu hết các loại thiết bị này đều là thiết bị cắm và chạy và không yêu cầu cấu hình mở rộng. Các bộ chuyển đổi phương tiện truyền thông tiêu chuẩn này nhận và truyền các loại cáp phù hợp vào cổng RJ45 và đầu nối cáp quang, việc này rất dễ dàng. Có những tính năng khác mà mọi người có thể sử dụng, tiên tiến hơn và có một số tính năng quản lý, nhưng điều này sẽ yêu cầu một số cấu hình ban đầu của thiết bị.

Những yếu tố quan trọng nhất liên quan đến việc quyết định mua bộ chuyển đổi phương tiện truyền thông cáp quang tốt nhất cho mạng là gì?

Khi lựa chọn bộ chuyển đổi quang điện cần cân nhắc: tốc độ Ethernet cần thiết (Fast Ethernet hoặc Gigabit Ethernet), loại cáp quang (single mode hoặc multimode), loại đầu nối (SC, LC hoặc SFP), khoảng cách cần thiết, chế độ song công (toàn phần hoặc một nửa), và bất kỳ tính năng bổ sung nào khác như hỗ trợ PoE. Ngoài ra, bạn phải kiểm tra xem nó có phù hợp với thiết bị mạng hiện có và tuân thủ các tiêu chuẩn Ethernet qua cáp quang do IEEE phát triển cho mục đích sử dụng dự kiến ​​hay không.

Bộ chuyển đổi quang điện cáp quang có thể được sử dụng để mở rộng phạm vi của mạng Ethernet không?

Bộ chuyển đổi quang điện rất hữu ích để nâng cao hiệu suất mạng Ethernet vượt xa giới hạn khoảng cách của cáp đồng tiêu chuẩn. Tín hiệu điện được chuyển đổi thành tín hiệu quang, đó là lý do tại sao chúng được sử dụng rộng rãi hiện nay. Công nghệ này cho phép truyền dữ liệu khoảng cách rất xa qua cáp quang. Do đó, chúng rất phù hợp để kết nối mạng trong các tòa nhà, kết nối các địa điểm xa xôi hoặc trong môi trường công nghiệp hóa, nơi có nhiễu điện từ.
