Máy đo công suất quang giá rẻ, được ưa chuộng nhất

Máy đo công suất quang là loại thiết bị dùng để đo, kiểm tra tín hiệu quang khi thi công, lắp đặt, bảo dưỡng mạng cáp quang FTTx, LAN/WAN, CATV. Đây là một trong những công cụ rất quan trọng, cần phải có trong mỗi túi đồ nghề của các kỹ thuật viên cáp quang để làm việc hàng ngày. Với các nhân viên lắp đặt các đường thuê bao internet cáp quang, nhu cầu về thiết bị đo công suất quang là rất lớn, vì vậy việc tìm kiếm một thiết bị đo cáp quang giá rẻ, chất lượng tốt luôn là mối bận tâm của các kỹ thuật viên viễn thông.

Lựa chọn máy đo công suất quang phù hợp với nhu cầu và ngân sách là một thách thức trong khi thị trường có hàng ngàn mẫu thiết bị đo công suất quang, liên tục thay đổi về mẫu mã và công nghệ mới. Việc chọn máy đo công suất quang không chuẩn có thể ảnh hưởng đến hiệu suất khi thực hiện công việc và giá đầu tư. Bằng cách tham khảo các thông tin sau, kỹ thuật viên có thể có những kiến ​​thức cần thiết về lựa chọn máy đo công suất quang để đưa ra quyết định đúng đắn khi mua các thiết bị này. Thông tin này bao gồm các các mẫu đồng hồ đo công suất quang giá rẻ phổ biến thường dùng, cũng như các thông số kỹ thuật quan trọng nhất và giá cả sơ bộ.

Máy đo công suất quang là gì?

Máy đo công suất quang, hay Đồng hồ đo công suất quang (Tên tiếng Anh: Optical Power Meter) là một loại thiết bị kiểm tra dùng để đo mức công suất ánh sáng được truyền qua cáp quang. Nó đóng vai trò quan trọng trong việc kiểm tra và chẩn đoán mạng quang, đảm bảo không có vấn đề về cường độ tín hiệu và xác định liệu có lỗi nào trên mạng cáp quang hay không. Cấu tạo của nó thường bao gồm bộ đo lường xử lý tín hiệu quang bên trong và màn hình LCD hiển thị kết quả đo bằng mW hoặc dBm. Đồng hồ đo công suất quang có nhiệm vụ xác minh tín hiệu, do đó hỗ trợ truyền thông cáp quang và xử lý sự cố hệ thống.

Dễ sử dụng, kết quả đo chính xác và giá rẻ này khiến đồng hồ đo công suất quang trở thành công cụ quan trọng trong quá trình lắp đặt, bảo trì hoặc xử lý sự cố mạng.

Tìm hiểu những kiến ​​thức cơ bản về đồng hồ đo công suất quang

Đồng hồ đo công suất quang đo công suất của tín hiệu quang để đảm bảo hiệu suất truyền dẫn tín hiệu quang trong mạng cáp quang. Nó hoạt động bằng cách tiếp nhận ánh sáng thông qua một bộ tách sóng quang để chuyển đổi thành tín hiệu điện. Tín hiệu này sau đó được xử lý để cho biết mức công suất. Những kết quả đo này cho biết liệu tín hiệu quang có thể được truyền đi mà không gây nguy cơ mất mát hoặc suy giảm dữ liệu trong hệ thống truyền thông cáp quang hay không.

Đồng hồ đo công suất quang hoạt động như thế nào trong mạng cáp quang?

Đồng hồ đo công suất quang trong cáp quang hoạt động bằng cách đo công suất quang của tín hiệu truyền qua sợi quang. Thiết bị hoạt động bằng cách đo tín hiệu ánh sáng bằng bộ tách sóng quang đã được hiệu chuẩn, sau đó được chuyển đổi thành tín hiệu điện. Sau đó, tín hiệu được xử lý thêm để đưa ra phép đo công suất chính xác, được hiển thị điện tử theo dBm. Đồng hồ đo công suất được sử dụng để đảm bảo cường độ tín hiệu nằm trong phạm vi khuyến nghị, đảm bảo tính hữu dụng đồng thời giảm thiểu nguy cơ mất dữ liệu. Chúng là công cụ quan trọng để kiểm tra chất lượng tín hiệu quang trong quá trình lắp đặt, bảo trì và thậm chí là xử lý sự cố mạng cáp quang.

Các tính năng chính của đồng hồ đo công suất quang cầm tay

• Độ chính xác cao: Đồng hồ đo công suất quang dễ dàng đo cường độ tín hiệu quang, cho phép ước tính hiệu suất mạng với độ tin cậy cao.
• Phạm vi đo rộng: Chúng có thể đo nhiều mức công suất tín hiệu quang khác nhau, nghĩa là chúng có thể được sử dụng trên nhiều loại và cấu hình mạng khác nhau.
• Hỗ trợ nhiều bước sóng: Ngoài ra, hầu hết các thiết bị có thể đo ở nhiều bước sóng khác nhau, vì vậy chúng có thể hoạt động với nhiều hệ thống sử dụng cáp quang.
• Hiệu chuẩn dễ dàng: Hầu hết các máy đo công suất quang đều có chức năng hiệu chuẩn nhanh chóng, dễ dàng và hiệu quả, đảm bảo chúng sẽ tiếp tục đo công suất quang một cách chính xác.
• Giao diện thân thiện với người dùng: Nhiều thiết bị cung cấp giao diện người dùng đồ họa hấp dẫn, cho phép ngay cả những người mới vào nghề cũng có thể vận hành thiết bị một cách dễ dàng.
• Tính di động: Thiết kế nhỏ gọn và nhẹ của máy đo công suất quang giúp dễ dàng sử dụng tại hiện trường để khắc phục sự cố và các mục đích di động khác.

Phân loại thiết bị đo công suất quang

Trên thị trường hiện này có rất nhiều loại máy đo tín hiệu quang, người dùng có thể tham khảo cách phân biệt như dưới đây:

Phân biệt theo tính năng đo

Máy đo công suất quang có thể chỉ có một chức năng đo công suất quang, nhưng cũng có loại đồng hồ đo đa năng như tích hợp thêm nhiều tính năng khác như soi quang (VFL), đo dây LAN RJ45 trên cùng một thân máy.

So sánh máy đo công suất quang đơn mode và đa mode

Máy đo công suất quang đơn mode (Singlemode) và đa mode (Multimode) là những công cụ mạnh mẽ đo công suất quang với độ chính xác cao, giúp duy trì hiệu suất mạng.

• Đồng hồ đo công suất quang đơn mode phù hợp cho truyền thông đường dài sử dụng sợi quang lõi hẹp, thường hoạt động ở các bước sóng cụ thể là 1310 nm hoặc 1550 nm. Chúng có độ chính xác và độ nhạy cao.
• Đồng hồ đo công suất quang đa mode, lõi rộng hơn hoạt động ở 850 nm hoặc 1300 nm. Máy đo công suất quang đa mode được thiết kế để đo mức ánh sáng cao hơn thường thấy trong các hệ thống đa mode.

Máy đo công suất quang PON

Máy đo công suất quang PON dùng để đo cả mức công suất quang upstream và downstream. Các thiết bị này được thiết kế để giám sát các hệ thống PON riêng biệt, đồng thời đánh giá tỉ mỉ mức tín hiệu 1310 nm, 1490 nm và 1550 nm. Đồng hồ đo công suất PON đóng vai trò quan trọng trong việc kiểm tra và bảo trì mạng cáp quang, vì chức năng của chúng đảm bảo mô tả chính xác việc truyền tải dịch vụ thoại, video và dữ liệu trên một sợi quang duy nhất. Đồng hồ đo này có thể đồng thời xác thực hiệu suất hệ thống và hỗ trợ xử lý các trường hợp xuống cấp, giúp nâng cao khả năng tuân thủ tiêu chuẩn mạng.

Cách sử dụng máy đo công suất để kiểm tra sợi quang

Chuẩn bị và thực hiện đo công suất quang

• Chuẩn bị thiết bị: Đảm bảo máy đo công suất quang và các bộ phận liên quan, chẳng hạn như cáp quang và đầu nối, đều sạch sẽ và hoạt động tốt.
• Bật thiết bị: Bật máy đo công suất quang và đặt bước sóng mong muốn tương ứng với tín hiệu được đánh giá: thông số này thường được quy định trong thông số kỹ thuật của hệ thống.
• Kết nối cáp quang: Kết nối cổng đầu vào của máy đo công suất với cáp quang. Xác nhận kết nối được bịt kín và không bị nhiễm bẩn để có thể thực hiện các phép đo chính xác.
• Đo mức công suất: Kiểm tra số đọc hiển thị trên thiết bị. Giá trị này là công suất của tín hiệu quang và cần được so sánh với các yêu cầu hoặc tiêu chuẩn của hệ thống để đánh giá.
• Ghi lại kết quả: Lưu trữ các giá trị bạn đã đo được để xem xét hoặc phân tích thêm, nhận dạng chúng để có thể truy cập thuận tiện sau này.
• Tắt nguồn và bảo quản: Khi kết thúc quá trình kiểm tra, hãy tắt thiết bị và đặt thiết bị cùng với tất cả các phụ kiện ở nơi sạch sẽ, khô ráo để giữ chúng hoạt động.

Các bước này đảm bảo các biện pháp thực hành tốt nhất được áp dụng trong môi trường vận hành và mang lại các phép đo công suất cáp quang hiệu quả và chính xác.

Những lưu ý khi đo kiểm tra công suất quang

• Vệ sinh đầu nối không đúng cách: Việc vệ sinh đầu nối sợi quang không đầy đủ có thể dẫn đến tích tụ chất bẩn và có thể dẫn đến kết quả kiểm tra sai hoặc thậm chí làm hỏng sợi quang. Các đầu nối này cần được vệ sinh và kiểm tra trước khi tiến hành bất kỳ kiểm tra nào.
• Sử dụng thiết bị đo kiểm tra cáp quang không đúng cách: Kết quả kiểm tra bị lỗi có thể phát sinh do cài đặt thiết bị kiểm tra không đúng hoặc không tuân thủ hướng dẫn sử dụng của nhà sản xuất. Luôn xác nhận rằng thiết bị và đầu nối được thiết lập phù hợp với loại sợi quang đang được kiểm tra.
• Bỏ qua quy trình kiểm tra: Một số bước quan trọng trong quá trình kiểm tra, chẳng hạn như kiểm tra đầu cuối hoặc đo suy hao, vốn rất quan trọng để có được kết quả chính xác trong quá trình lắp đặt sợi quang, thường bị bỏ qua.
• Không lập kết quả hồ sơ đo kiểm: Việc không ghi lại đầy đủ kết quả kiểm tra hoặc không lưu trữ chúng một cách thích hợp để tham khảo trong tương lai khiến việc vận hành hoặc xác minh sự tuân thủ là không thể, dẫn đến việc xử lý sự cố kém.
• Thi công lắp đặt sợi quang không đúng cách: Uốn hoặc kéo căng sợi quang quá mức hoặc không bảo quản đúng cách có thể làm giảm chất lượng sợi quang theo thời gian. Luôn tuân thủ các hướng dẫn xử lý phù hợp để hạn chế hư hỏng vật lý.

Bằng cách tránh những lỗi được liệt kê, kỹ thuật viên có thể nâng cao độ chính xác của các bài kiểm tra được thực hiện, giảm thiểu thời gian khắc phục sự cố và đảm bảo hiệu suất của mạng cáp quang.

Các loại máy đo công suất quang giá rẻ thường dùng

Dựa trên xu hướng sử dụng và kinh nghiệm phân phối nhiều năm, chúng tôi tổng hợp sau đây là các dòng máy đo thu phát quang được ưa chuộng, dùng nhiều trong những năm gần đây:

q.Máy đo công suất quang Mini Tribrer AMP60T

Máy đo công suất quang Tribrer AMP60T giá rẻ, có tính năng đo cơ bản đến từ thương hiệu nổi tiếng Tribrer cho nhu cầu chỉ cần 1 tính năng đo công suất quang. Thiết bị đo công suất quang Tribrer AMP60T có thiết kế kiểu mini, màn LCD đen trắng, đo công suất quang 800nm~1700nm.

• Thông số đo công suất quang:  850/1300/1310/1490/1550/1625nm, dải đo +6dBm tới -60dBm; đầu nối 2.5mm UPP.
• Giá khoảng 3xx,000 VND

Trong trường hợp cần thêm bút soi quang độc lập, bút soi quang Tribrer BML208-V10 sẽ là sự lựa chọn phù hợp cho khoảng cách soi lên tới 10km.

2.Máy đo công suất quang đa năng Model NK300 ( Đo công suất quang + soi quang )

Máy đo công suất quang Novker NK300 giá rẻ là đại diện tiếp theo cần cân nhắc trong danh sách. Máy đo quang này được thiết kế kiểu full size, màn LCD đen trắng có ánh sáng nền, có vỏ cao su chống va đập. Máy đo quang NK300 được tích hợp đầy đủ tính năng cần có cho một kỹ thuật viên cáp quang, bao gồm đo công suất quang 800nm~1700nm và bút soi quang 650nm, rất phù hợp khi thi công, đo kiểm cáp quang trên hiện trường.

• Thông số đo công suất quang:  850/1300/1310/1490/1550/1625nm, dải đo +10dBm tới -70dBm; đầu nối 2.5mm UPP. Kèm theo 1 đầu adapter quang FC hoặc SC
• Thông số tính năng soi quang: 650nm; đầu nối 2.5mm UPP.
• Giá khoảng 5xx,000 VND

3.Máy đo công suất quang đa năng Tribrer AMP80T-V10 ( Đo công suất quang + soi quang )

Máy đo công suất quang Tribrer AMP80T-V10 giá rẻ là đại diện tiếp theo đến từ thương hiệu nổi tiếng Tribrer. Thiết bị đo công suất quang Tribrer AMP80T-V10 có thiết kế kiểu mini, màn LCD đen trắng, được tích hợp đầy đủ tính năng cần có cho một kỹ thuật viên cáp quang, bao gồm đo công suất quang 800nm~1700nm và bút soi quang 650nm khoảng cách lên tới 10km, rất phù hợp khi thi công, đo kiểm cáp quang trên hiện trường.

• Thông số đo công suất quang:  850/1300/1310/1490/1550/1625nm, dải đo +6dBm tới -60dBm; đầu nối 2.5mm UPP. Kèm theo 1 đầu adapter quang FC hoặc SC
• Thông số tính năng soi quang: 650nm; đầu nối 2.5mm UPP. Khoảng cách soi cáp quang tối đa 10km
• Giá khoảng 7xx,000 VND

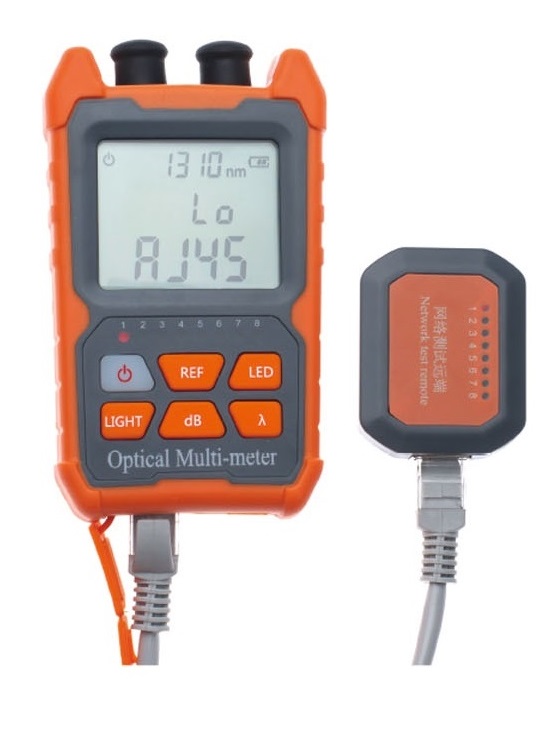

4.Máy đo công suất quang Mini đa năng Model NK200 ( Đo công suất quang + soi quang + đo dây RJ45

Máy đo công suất quang NK200 giá rẻ là đại diện đầu tiên trong danh sách cân nhắc. Máy đo quang này được thiết kế mini, màn LCD đen trắng có ánh sáng nền, có vỏ cao su chống va đập. Máy đo cáp quang này được tích hợp đầy đủ tính năng cần có cho một kỹ thuật viên viễn thông, bao gồm đo công suất quang 800nm~1700nm + bút soi quang 650nm + đo dây RJ45. Là dòng máy đo “all in one”, các kỹ thuật viên chỉ cần sử dụng máy này là đủ cho công việc đo kiểm thuê bao cáp quang và các công việc tương tự trên hiện trường.

• Thông số đo công suất quang:  850/1300/1310/1490/1550/1625nm, dải đo +7dBm tới -70dBm; đầu nối 2.5mm UPP. Kèm theo 1 đầu adapter quang FC hoặc SC
• Thông số tính năng soi quang: 650nm; đầu nối 2.5mm UPP.
• Tính năng đo dây cáp RJ45
• Giá khoảng 5xx,000 VND

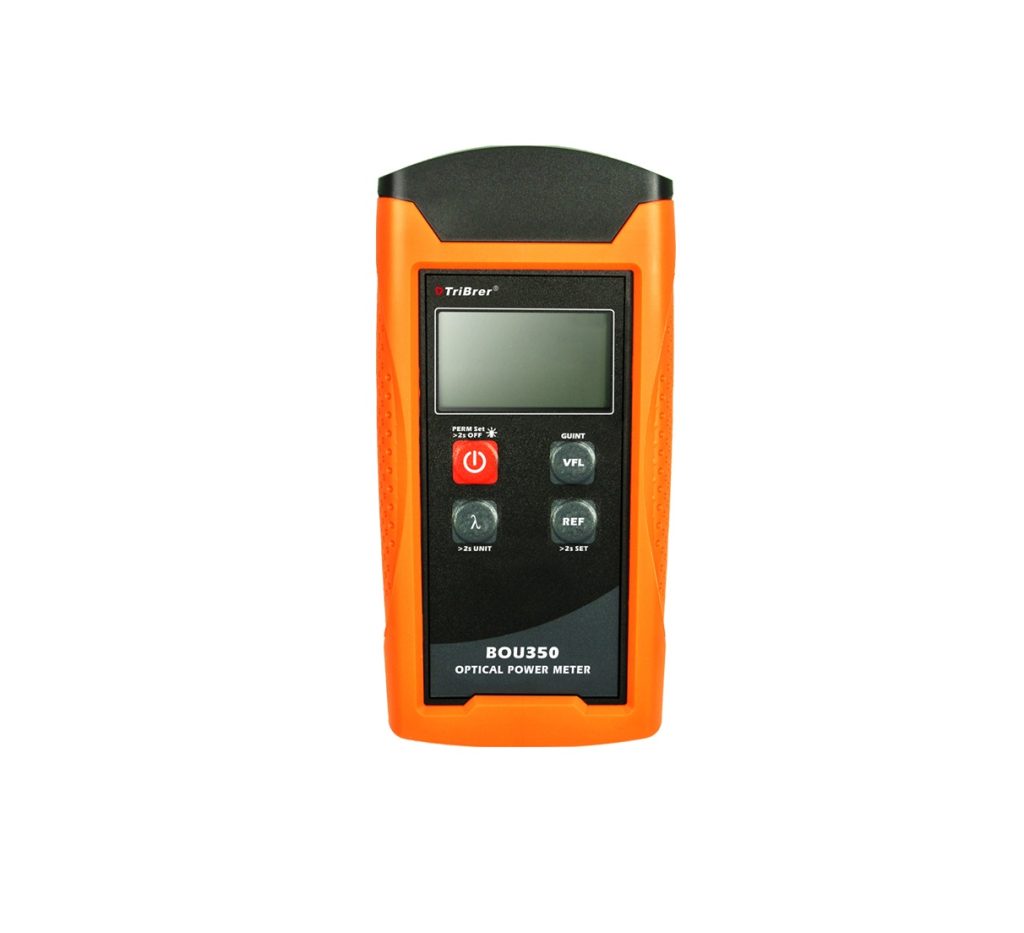

5.Máy đo công suất quang Tribrer BOU305T

Máy đo thu công suất quang Tribrer BOU350T giá rẻ tiếp theo đến từ thương hiệu nổi tiếng Tribrer cho nhu cầu chỉ cần 1 tính năng đo công suất quang với kích thước Full Size với vỏ cao su bảo vệ, màn hình LCD có ánh sáng nền. Thiết bị đo công suất quang Tribrer AMP60T đo công suất quang 800nm~1700nm, dải đo +10 ~ 70dBm. Trong trường hợp cần thêm bút soi quang độc lập, bút soi quang Tribrer BML208-V10 sẽ là sự lựa chọn phù hợp cho khoảng cách soi lên tới 10km.

• Thông số đo công suất quang:  850/1300/1310/1490/1550/1625nm, dải đo +6dBm tới -60dBm; đầu nối 2.5mm UPP. Kèm theo 1 adapter FC hoặc SC.
• Giá khoảng 7xx,000 VND

6.Máy đo công suất quang PON Tribrer ENP90T

Máy đo thu công suất quang PON Tribrer ENP90T giá rẻ là thiết bị đo quang được thiết kế chuyên đo mạng PON/GPON với khả năng hiển thị đồng thời kết quả đo 3 bước sóng 1310/1490/1550nm trên màn hình LCD màu kích thước lớn với ánh sáng nền. Bên cạnh đó, máy đo công suất quang GPON Tribrer ENP90T tích hợp tính năng đo công suất quang 800nm~1700nm, dải đo +10 ~ 70dBm cho các nhu cầu đo kiểm công suất quang thông thường.

• Thông số đo công suất quang PON:   1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm, đầu nối FC hoặc SC.
• Thông số đo công suất quang thông thường:  850/1300/1310/1490/1550/1625nm, dải đo +6dBm tới -60dBm; đầu nối FC hoặc SC.
• Giá khoảng 4,xxx,000 VND

Làm thế nào để bảo quản máy đo công suất quang cho bền và ổn định?

Cẩn thận khi sử dụng và bảo quản đồng hồ đo công suất quang ở tình trạng tốt nhất

Để giữ cho đồng hồ đo công suất quang luôn tốt và bền, kỹ thuật viên nên vệ sinh và hiệu chuẩn theo hướng dẫn của nhà sản xuất. Việc vệ sinh có thể sử dụng khăn lau mềm và vật liệu vệ sinh phù hợp cho các cổng quang để loại bỏ khả năng nhiễm bẩn. Khi không sử dụng, nên tháo Pin dạng Alkaline để tránh bị chảy nước, đồng thời bảo quản thân máy trong hộp bảo vệ để tránh bụi, nước và vỡ. Khi sử dụng, kỹ thuật viên cũng tránh đánh rơi hoặc va chạm mạnh quá mức để tránh tác động lực quá mạnh hoặc tiếp xúc với các đầu nối.

Khắc phục sự cố thông thường cho đồng hồ đo công suất quang

Bước đầu tiên trong việc khắc phục sự cố đồng hồ đo công suất quang là kiểm tra xem nguồn điện, pin và/hoặc bộ chuyển đổi nguồn của thiết bị có hoạt động bình thường không. Kiểm tra xem các cổng quang có bị bẩn hoặc hư hỏng không vì bụi bẩn là nguyên nhân thường xuyên dẫn đến kết quả sai lệch khi thực hiện các bài kiểm tra quang học. Nếu sự cố vẫn tiếp diễn, hãy khôi phục độ chính xác của thiết bị bằng cách hiệu chuẩn lại thông qua quy trình hoặc công cụ phần mềm của nhà sản xuất. Quy trình tùy chọn: Thay thế bất kỳ đầu nối hoặc cáp bị hỏng nào bằng loại do nhà sản xuất chỉ định.

Nếu đồng hồ đo công suất vẫn không hoạt động, kỹ thuật viên cần liên hệ với đại lý dịch vụ được ủy quyền để đánh giá và sửa chữa các bộ phận bên trong.
