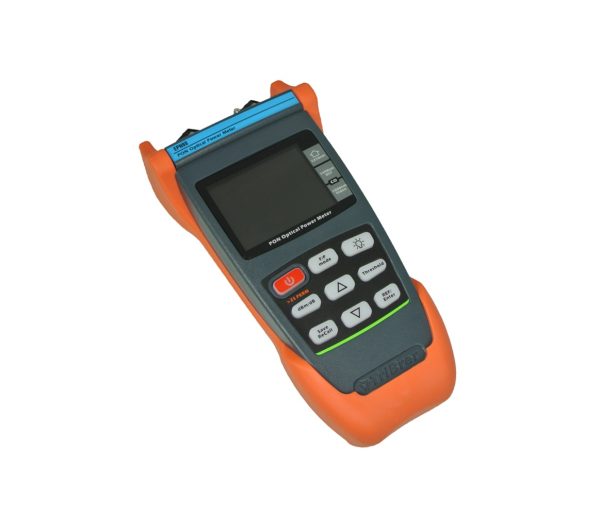

Máy đo công suất quang PON Tribrer EPN90T cung cấp khả năng đo kiểm PON và hiển thị đồng thời kết quả đo 3 bước sóng 1310/1490/1550m trên màn hình hiển thị LCD màu kích thước lớn, phù hợp các ứng dụng đo công suất quang mạng thụ động PON/GPON/BPON/EPON, đo kiểm tín hiệu quang hướng xuống ONT và hướng lên OLT.
Bên cạnh tính năng đo công suất quang PON, Tribrer EPN90T còn có khả năng đo công suất quang thông thường với dải đo rộng +8 tới -70dBm, hỗ trợ bước sóng 850nm, 1300nn, 1310nm, 1490nm, 1550nm và 1625nm cho phép kỹ thuật viên linh hoạt khi đo kiểm công suất quang của các hệ thống truyền dẫn khác nhau.
Contents
Các tính năng máy đo công suất quang PON/GPON Tribrer EPN90T
- Màn hình hiển thị LCD màu, kích thước lớn, khả năng hiển thị 3 bước sóng đồng thời.
- Dải bước sóng và dải công suất đo PON/GPON 3 bước sóng đồng thời (Tất cả các phiên bản): 1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm
- Đầu nối connector kèm theo máy: SC/APC
- Đo công suất quang thông thường: dải đo rộng +8 tới -70dBm, hỗ trợ bước sóng 850nm, 1300nn, 1310nm, 1490nm, 1550nm và 1625nm.
- Nguồn hoạt động: 3 PIN AA hoặc nguồn ngoài Mirco USB 5VDC, từ xạc điện thoại di động, Pin dự phòng, hoặc cổng USB máy tính.
- Thời lượng hoạt động của PIN: ~ 100 giờ
- Trọng lượng: ~400g
- Trọn bộ máy bao gồm: máy đo công suất quang PON EPN90, sách HDSD,
- Giấy tờ CO, CQ được cung cấp khi có yêu cầu.
Các thông số chi tiết chính đồng hồ đo công suất quang PON Tribrer EPN90T
| Model | EPN90T |
| Measurement Range(dBm) | 1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm |
| Pass Through Loss | < 1.5 dB |
| Accuracy * | ± 0.2 dB (burst signal:± 0.5dB) |
| Threshold sets | 10 |
| Data Storage | 1000 |
| Connector | SC/UPC ( or customize ) |
| OPM Module | +8~-70dBm |
| Auto Power Off | No operation in 10 minutes (can be canceled), Low battery energy |
| Battery Charge | Yes |
| Connect To PC | Yes |
| Operate Time | Above 20 hours |
| Power Supply | 3* AA batteries or AC/DC power supply adapter |
* at 20±3℃, with SC/UPC connector, -10dBm
| Size(H*W*D) | 190mm *90mm * 40mm | |
| Weight | about 400g | |
| Storage Temperature | -20 — +60°C, < 90%RH | |
| Operating Temperature | -10 — +50°C, < 90%RH | |
Các phiên bản thiết bị đo công suất quang PON/GPON Tribrer EPN90
Tribrer PON EPN90 series gồm có 2 phiên bản chính, được tích hợp các tính năng bổ sung khác nhau cho nhiều nhu cầu sử dụng khác nhau của người dùng, bao gồm:
- Tribrer EPN90: Chỉ đo công suất quang PON/GPON: (1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm).
- Tribrer EPN90T: gồm 2 tính năng: Đo công suất quang PON/GPON (1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm) và đo công suất thông thường (dải đo 800nm ~ 1700nm/ +6 ~ -70dBm).
Hướng dẫn sử dụng máy đo công suất quang PON Tribrer EPN90 series
Tribrer EPN90 series là loại máy dễ sử dụng với các phím bấm trực quan bằng tiếng Anh. Trong trường hợp cần tham khảo thêm, xin vui lòng tham khảo thêm tại đây.
