Đo suy hao tuyến cáp quang là công việc rất cần thiết hàng ngày để đánh giá hiệu suất truyền dẫn của một hệ thống cáp quang. Các thành phần như sợi quang, đầu nối, mối nối, nguồn laser của thiết bị truyền dẫn quang gây ảnh hưởng trực tiếp tới chất lượng truyền dẫn và nguyên nhân chính các sự cố mất tín hiệu trong một hệ thống cáp quang.
Để biết cáp quang của bạn đang truyền hiệu quả như thế nào, bạn sẽ cần kiểm tra từng sợi cáp xem có bị mất quang hay không. Thuật ngữ “tổn thất quang” cũng có thể được gọi là suy hao chèn, mô tả sự khác biệt giữa lượng ánh sáng được gửi đến đầu phát của cáp quang và lượng ánh sáng truyền thành công đến đầu nhận của cáp.
Tiêu chuẩn TIA quy định rằng bạn phải đo tổn thất quang bằng máy đo công suất quang (Optical Power Meter) và máy phát công suất quang (Optical Light Source) thích hợp để chứng nhận cáp quang.
Contents
1. Tổng suy hao của một tuyến cáp quang
Tổng suy hao tuyến đề cập đến tổn thất cho phép được tính toán khi đường liên kết cáp quang bị suy giảm, thường gây ra bởi cáp quang, các thành phần (mối nối, đầu nối connector, dây nhảy, bộ chia quang,…) trên tuyến và của chính thiết bị quang. Suy hao tuyến cáp quang ảnh hưởng tới hiệu suất truyền dẫn và gây suy giảm tín hiệu, thậm chí có thể gây mất tín hiệu khi tổng suy hao tuyến vượt quá khả năng thu phát của thiết bị truyền dẫn quang.
Tổng suy hao tuyến cáp quang thường được xác định bằng thông số kỹ thuật của (1) công suất của máy phát quang, và (2) độ nhạy của máy thu và (3) mức dự trữ bắt buộc. Tổng suy hao tuyến phải nằm trong phạm vi cho phép nằm trong khoảng công suất thu phát khả dụng của thiết bị truyền dẫn để hệ thống cáp quang có thể hoạt động tốt.
Khi lắp đặt mới hoặc bảo trì một hệ thống truyền dẫn quang, đo kiểm suy hao tuyến là một trong những thông số kỹ thuật cần được kiểm tra thường xuyên. Điều này để đảm bảo tín hiệu luôn được thông suốt khi lắp đặt thiết bị truyền dẫn quang phù hợp, cũng như công tác bảo trì hệ thống khi mà các mối nối, đầu connector có thể hỏng hóc, bám bụi và tăng suy hao theo thời gian, gây ảnh hưởng tới chất lượng truyền dẫn hoặc mất dịch vụ.
2. Cách đo suy hao tuyến cáp quang bằng bộ máy đo thu phát công suất quang giá rẻ
Để đo chính xác suy hao từ đầu đến cuối của một hệ thống cáp sợi quang, người ta thường kiểm tra ở bước sóng mục tiêu bằng cách sử dụng máy đo thu phát công suất quang OLTS “tất cả trong một”, hoặc nguồn phát quang Tribrer BOU350 (OLS) và máy đo công suất quang Tribrer BOU350 (OPM).

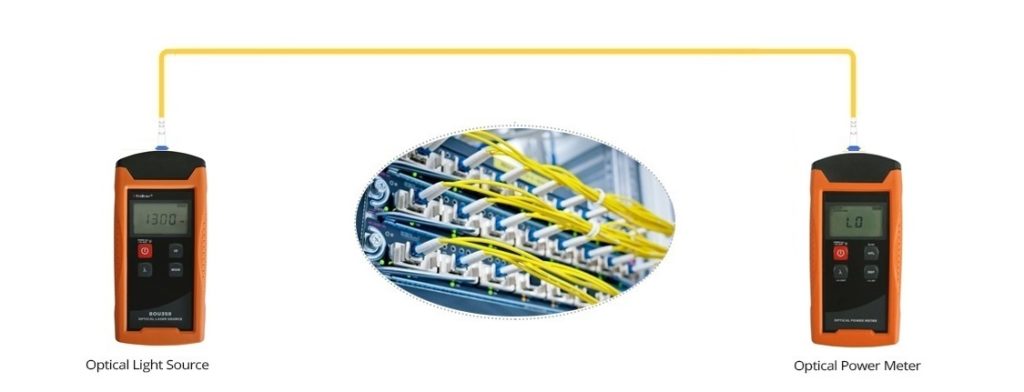

đo suy hao cáp sợi quang (Fiber Loss Testing)
2.1 Máy phát công suất quang (OLS)
Nguồn sáng là thiết bị cung cấp sóng liên tục (CW) và nguồn công suất phát quang ổn định để đo độ suy giảm được chính xác. Đầu ra ánh sáng từ nguồn LED hoặc laser cũng có thể có tùy chọn điều chế (hoặc cắt) ở một tần số nhất định.
Đồng hồ đo công suất quang sau đó có thể được thiết lập để phát hiện tần số này. Phương pháp này cải thiện khả năng loại bỏ ánh sáng xung quanh. Trong trường hợp này, nguồn sáng điều chế 2 kHz có thể được sử dụng với một số loại máy dò nhất định để điều chỉnh sợi quang nhằm nhận dạng sợi hoặc để xác nhận tính liên tục.
2.2 Đồng hồ đo công suất quang (OPM)
Đồng hồ đo công suất quang là thiết bị kiểm tra tiêu chuẩn trong bộ công cụ điển hình của kỹ thuật viên cáp quang. Chức năng chính của đồng hồ đo công suất là hiển thị công suất tới trên cáp sợi quang.
Thông thường, máy đo công suất cáp quang thường có tính năng Auto ID, có thể nhận dạng bước sóng đo và tần số từ nguồn phát hoàn toàn tự động và tiện lợi. Trong trường hợp OLS và OPM không có tính năng Auto ID này, thì bạn cần thiết lập các thông số về bước sóng, Wave ID thủ công để kết quả đo được chính xác.
2.3 Quy trình đo suy hao cáp sợi quang

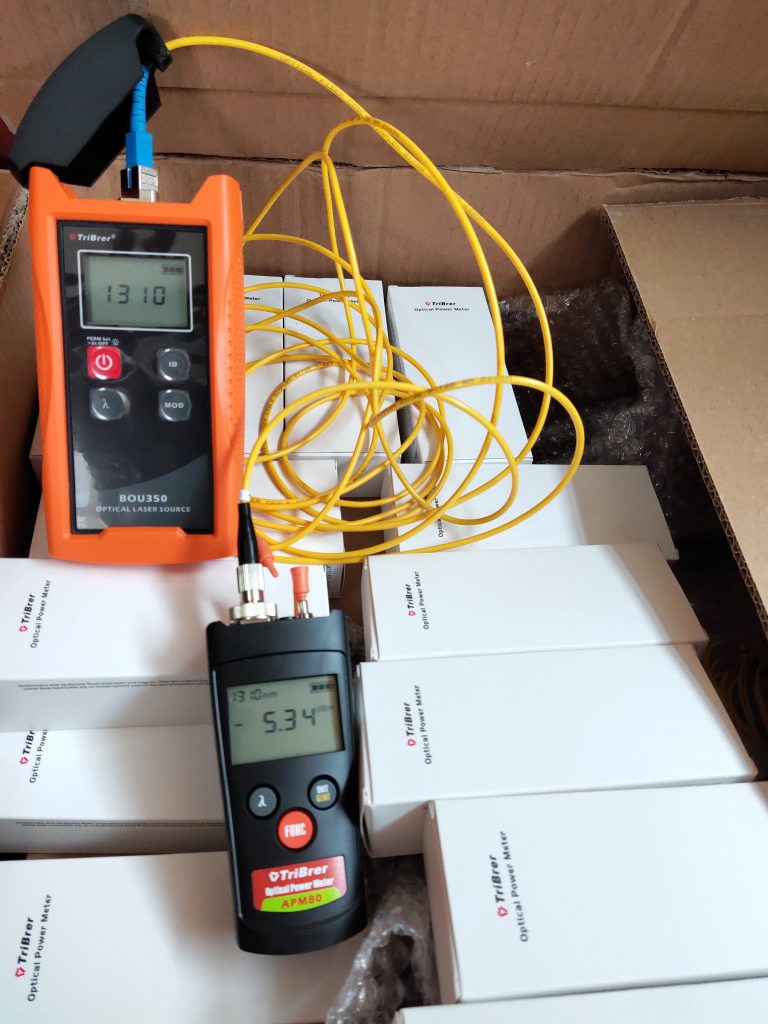

Một bộ máy đo công suất quang (Optical Power Meter) và máy phát công suất quang (Optical Light Source) giá rẻ sẽ là các công cụ thử nghiệm để kiểm tra, xác nhận các thông số kỹ thuật về suy hao tuyến chính xác nhất và giúp tìm hiểu lỗi xảy ra liên quan tới vấn đề suy hao tuyến cáp quang. Trong nhiều trường hợp, sử dụng bộ công cụ này cũng có thể thay thế máy đo OTDR đắt tiền trong phép đo suy hao cáp quang và cho kết quả chính xác hơn.
Quy trình đo suy hao tuyến cáp quang:
- Kết nối nguồn sáng (OLS) với đầu nối của cáp quang.
- Kết nối đồng hồ đo công suất quang (OPM) với đầu thu của cáp kiểm tra.
- Bật nguồn và chọn bước sóng bạn muốn để kiểm tra suy hao.
- Bật máy đo, chọn phạm vi “dBm” hoặc “dB” và chọn bước sóng bạn muốn để kiểm tra tổn thất.
- Đọc kết quả đo công suất trên đồng hồ đo quang (OPM).
- Chênh lệch giữa công suất phát của OLS và công suất đo được tại OPM là tổn thất suy hao tuyến cáp quang đã đo.
Đầu nối cáp sợi quang cần được làm sạch và kiểm tra lại bụi bẩn để phép đo được chính xác. Nếu bất kỳ đầu nối nào bị bẩn, các phép đo sẽ cho thấy mức suy hao cao hơn và độ biến thiên cao hơn. Nếu độ suy hao quang vẫn cao hơn sau khi vệ sinh mà vẫn vượt quá thông số của tuyến, thì có nghĩa là cáp quang hoặc các đầu nối cáp quang này không đủ tiêu chuẩn.
