Thi công lắp đặt cáp quang là bước quan trọng trong việc xây dựng mạng lưới hiệu suất cao, đáng tin cậy. Việc lựa chọn đúng loại cáp quang đảm bảo truyền dữ liệu hiệu quả, có tuổi thọ và độ bền cao trong nhiều môi trường khác nhau. Bài viết này đề cập tới các lưu ý khi lựa chọn các loại cáp quang khác nhau, bao gồm cáp quang trong nhà và cáp quang ngoài trời, đồng thời phác thảo các phương pháp hay nhất để thi công lắp đặt cáp quang trong các bối cảnh khác nhau.

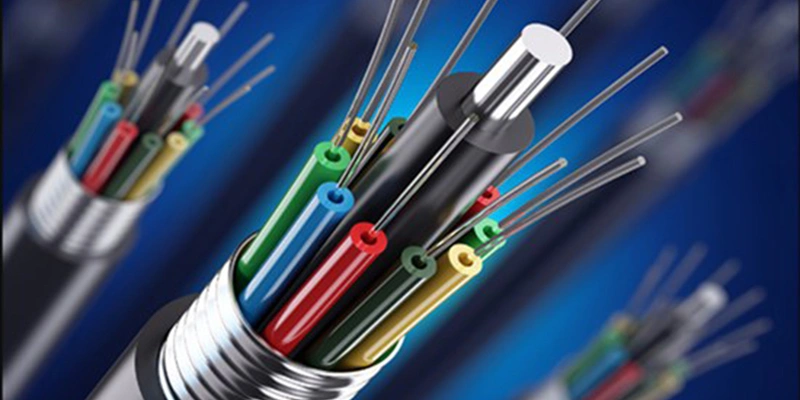

Các loại cáp quang theo ứng dụng
Cáp quang được phân loại dựa trên môi trường triển khai của chúng: cáp quang trong nhà và cáp quang ngoài trời. Mỗi loại được thiết kế với các tính năng cụ thể để đảm bảo hiệu suất tối ưu trong các điều kiện khác nhau.

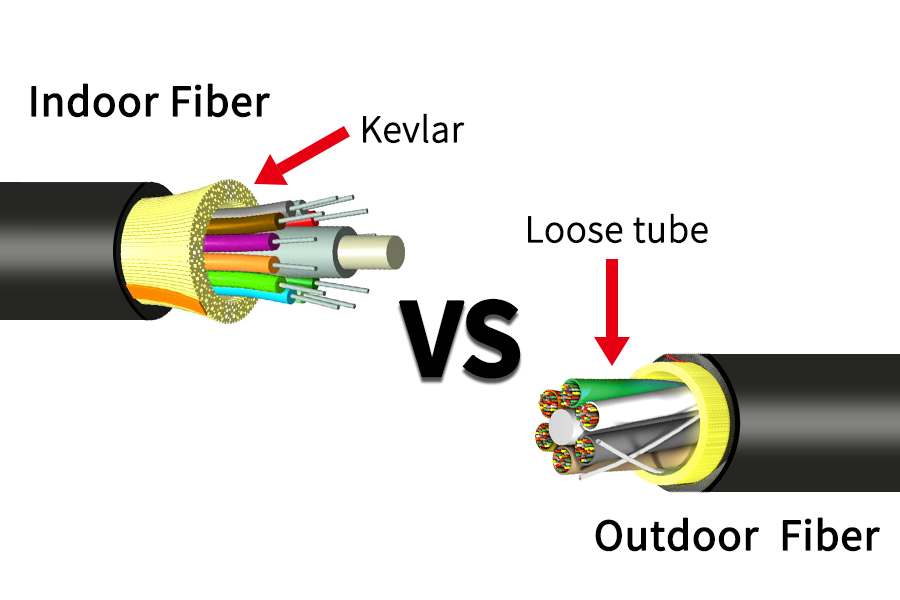

Cáp quang trong nhà (Indoor Fiber Cable)
Cáp quang trong nhà thường được sử dụng trong các tòa nhà, văn phòng và nhà ở. Những loại cáp này linh hoạt, tiết kiệm chi phí và được thiết kế bằng vật liệu chống cháy để đáp ứng các quy định về an toàn. Chúng ít chịu áp lực từ môi trường hơn cáp ngoài trời nhưng phải tuân thủ các tiêu chuẩn an toàn trong nhà nghiêm ngặt.
Cáp quang ngoài trời (Outdoor Fiber Cable)
Cáp quang ngoài trời được thiết kế để chịu được môi trường khắc nghiệt, bao gồm độ ẩm, nhiệt độ khắc nghiệt và ứng suất vật lý. Chúng được sử dụng để liên lạc đường dài, liên kết cơ sở hạ tầng mạng giữa các tòa nhà và trên khắp các thành phố. Dựa trên phương pháp lắp đặt, cáp quang ngoài trời được phân loại như sau:
- Cáp quang ngầm: Cáp quang ngầm thường được kéo trong ống dẫn được chôn dưới lòng đất, thường sâu từ 1 đến 2 mét, để giảm khả năng bị đào lên do lỗi vô tình. Chất bôi trơn được thêm vào thiết kế cáp ngoài trời để giảm ma sát khi kéo căng cao.
- Cáp quang chôn trực tiếp: Không giống như cáp quang ngầm, cáp chôn trực tiếp được lắp đặt mà không có ống dẫn bảo vệ. Để chịu được áp lực đất, độ ẩm và rủi ro hỏng hóc do động vật gặm nhấm, những loại cáp này có lớp giáp gia cố để tăng thêm độ bền, mang lại khả năng bảo vệ nâng cao.
- Cáp quang trên không: Cáp trên không được đặt từ cột hoặc giá treo hoặc gắn trên các tòa nhà. Môi trường triển khai bảo vệ cáp trên không khỏi hư hỏng do con người gây ra hoặc trộm cắp nhưng làm tăng nguy cơ bị phá hủy bởi các yếu tố tự nhiên như bão, gió. Cáp quang treo trên không có độ bền và khả năng chống chịu thời tiết được cải thiện, đảm bảo hiệu suất ổn định trong điều kiện khắc nghiệt.
- Cáp quang ngầm/dưới nước: Được thiết kế để triển khai dưới nước, những loại cáp này yêu cầu khả năng chống nước vượt trội. Hầu hết các loại cáp quang dưới nước đều có ống chứa gel, bột hấp thụ hoặc vật liệu chặn độ ẩm để ngăn nước xâm nhập và đảm bảo tính toàn vẹn của tín hiệu.
Các phương pháp phổ biến thi công lắp đặt cáp quang
Với các tính năng băng thông cao, tổn thất thấp, trọng lượng nhẹ, v.v., cáp quang đã trở nên phổ biến trong số các nhà cung cấp dịch vụ mạng và được áp dụng rộng rãi cho hệ thống cáp mạng ngày nay.
Lắp đặt cáp quang trong nhà
Lắp đặt trên trần nhà và sàn nâng
Lắp đặt trên trần thả hoặc sàn nâng có thể là cách dễ nhất. Trần treo bao gồm các tấm có trọng lượng nhẹ được hỗ trợ bởi hệ thống khung kim loại hoặc lưới gắn vào trần nhà. Thông thường, các tấm này có thể dễ dàng di chuyển ra khỏi lưới khi chúng được đẩy lên. Sau đó, có thể để lại nhiều không gian hơn cho việc lắp đặt các thiết bị khác. Cáp quang trong những không gian này phải được hỗ trợ và sắp xếp tốt, kỹ thuật viên sẽ ử dụng một số công cụ để quản lý cáp quang dễ dàng, như khay, móc chữ J và dây buộc cáp.
Lắp đặt trong tủ rack
Cáp quang bên trong tủ rack phải được sắp xếp gọn gàng để đảm bảo quản lý hiệu quả và độ tin cậy lâu dài. Sử dụng bảng phối cáp quang, khay quản lý cáp và thanh dẫn hướng để tránh uốn cong quá mức hoặc bị căng. Bên cạnh đó, hãy tách cáp quang khỏi cáp nguồn để giảm thiểu nhiễu và duy trì hiệu suất tối ưu.

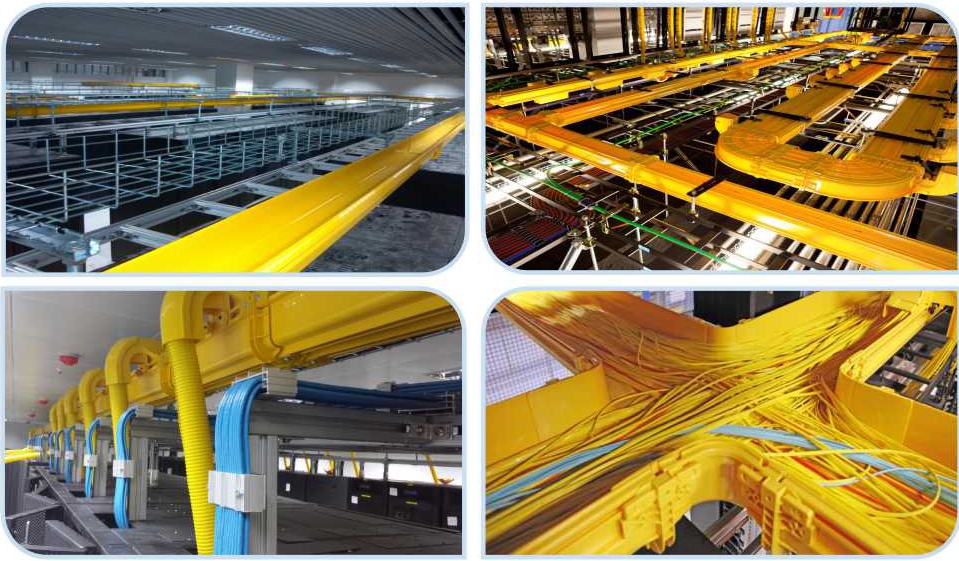

Lắp đặt cáp quang theo máng cáp
Đối với cáp lắp đặt theo máng cáp, khi kéo cáp, hãy sử dụng một số thiết bị để hỗ trợ cáp mà không làm dập lõi hoặc bị căng. Cáp nên được hỗ trợ bằng dây buộc cáp trong tủ đấu dây. Và bắt đầu lắp đặt xếp lần lượt, giúp dễ dàng hơn so với việc kéo cáp theo hướng ngược lại. Có thể các quy trình xử lý cáp quang do các nhà sản xuất khác nhau sản xuất là khác nhau. Vì vậy, hãy làm theo hướng dẫn của nhà sản xuất cáp quang.
Lắp đặt cáp quang ngoài trời
Lắp đặt ống dẫn
Cáp ống dẫn có thể được sử dụng ngoài trời, đặc biệt là đối với cáp ngầm. Lắp đặt cáp quang sử dụng ống dẫn không linh hoạt vì rất khó di chuyển, bổ sung thêm và thay đổi. Khi kéo cáp trong ống dẫn, tất cả các điểm chuyển tiếp phải được giữ trơn tru và tránh gấp khúc quá 90 độ. Cố gắng để lại một đoạn ống dẫn bổ sung bên ngoài điểm chuyển tiếp để cáp không bị tì vào cạnh sắc. Hoặc cũng có thể sử dụng ống dẫn bên trong hoặc ống dẫn mềm để cáp không bị hỏng. Kỹ thuật viên cũng cần hộp kéo và luồn cáp cho chiều dài ống dẫn tiếp theo.
Lắp đặt chôn trực tiếp
Lắp đặt chôn trực tiếp bao gồm việc đặt cáp quang trực tiếp xuống đất. Các loại cáp này phải được bảo vệ bằng lớp bọc thép chống lại sự di chuyển của đất và hư hỏng do loài gặm nhấm gây ra. Trước khi đào, hãy xác định vị trí các tiện ích ngầm hiện có và đảm bảo các giấy phép cần thiết. Chôn cáp bên dưới đường đủ sâu để ngăn ngừa các vấn đề liên quan đến nhiệt độ và rủi ro do tác động vật lý của con người.
Lắp đặt trên không
Lắp đặt cáp quang trên không cần cáp tự hỗ trợ với dây dẫn tích hợp để tăng cường độ bền. Duy trì độ võng thích hợp giữa các cực để giảm độ căng và ngăn ngừa hư hỏng do gió và bão. Cố định các đầu cáp đúng cách để giảm thiểu chuyển động do các yếu tố môi trường gây ra.
