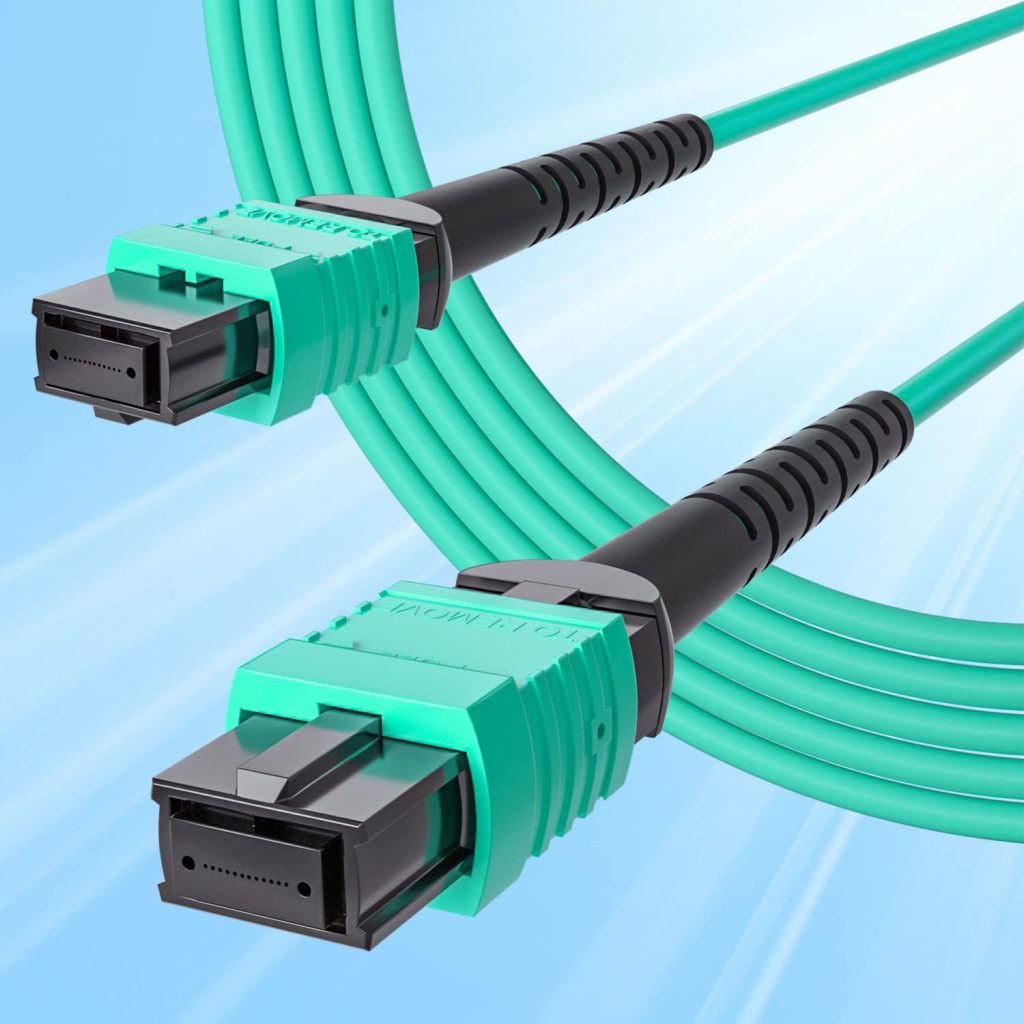

Tìm hiểu về các loại cáp đa sợi quang MPO và đầu nối quang

Trong thế giới công nghệ thay đổi nhanh chóng, nhu cầu về tốc độ truyền dữ liệu nhanh ngày càng tăng, khiến các giải pháp kết nối tốt trở nên quan trọng đối với doanh nghiệp và cơ sở hạ tầng viễn thông. Một bước đột phá đáng kể trong lĩnh vực này là cáp quang MPO (Multi-Fiber Push-On), giúp tối ưu hóa đáng kể hiệu suất mạng cáp quang.

Khi nắm bắt được thông tin các loại cáp MPO khác nhau và ứng dụng của chúng dựa trên sự phức tạp của đầu nối cáp quang. Kỹ thuật viên cáp quang có thể hình dung được cách lựa chọn đầu nối MPO phù hợp, giúp cải thiện hiệu suất và độ tin cậy của mạng.

Cáp quang MPO là gì?

Tìm hiểu về Công nghệ MPO

MPO, hay Multi-Fiber Push-On, là một hệ thống cáp cấu trúc dành cho các ứng dụng cáp quang mật độ cao. Đầu nối MPO có thể chứa nhiều sợi quang, thường là 12, 24 hoặc 48 sợi quang, trong một đơn vị, giúp quản lý số lượng sợi quang lớn dễ dàng hơn. Loại đầu nối chuẩn hóa này sử dụng cáp ribbon dẹt cho phép kết nối quang song song, do đó tăng đáng kể khả năng truyền dữ liệu đồng thời tiết kiệm không gian trong môi trường mạng. Đặc biệt quan trọng đối với các trung tâm dữ liệu và trung tâm viễn thông có không gian và băng thông hạn chế, công nghệ MPO cũng mang đến sự tiện lợi khi sử dụng, giúp kết nối nhanh chóng ngay cả khi nhu cầu lắp đặt lớn, giúp giảm thời gian thiết lập và công sức bảo trì sau này. Việc tìm hiểu về công nghệ MPO là điều cần thiết để đưa ra quyết định triển khai cáp quang và tối ưu hóa hiệu suất mạng.

Sự khác biệt giữa MPO và MTP

Đầu nối MPO (Multi-Fiber Push-On) và MTP (Multi-Fiber Termination Push-On) thường được sử dụng thay thế cho nhau nhưng có nhiều điểm khác biệt về mặt kỹ thuật. Cả hai đều là đầu nối chuẩn hóa cho các ứng dụng cáp quang mật độ cao; Tuy nhiên, MTP là phiên bản nâng cấp của MPO với hiệu suất và độ tin cậy cao hơn. Ví dụ, điểm khác biệt của đầu nối MTP là chúng có các chân căn chỉnh chính xác, giúp nâng cao chất lượng kết nối cũng như độ bền bằng cách giảm thiểu rủi ro mất tín hiệu, cùng nhiều yếu tố khác. Tương tự, các loại đầu nối này thường có dung sai nghiêm ngặt hơn trong quá trình sản xuất, do đó cải thiện hiệu suất tổng thể trong các ứng dụng băng thông cao. Các nhà thiết kế hoặc kỹ sư mạng cần nắm rõ những thay đổi này để có thể chọn đúng loại đầu nối dựa trên yêu cầu triển khai của mình mà vẫn đạt được hiệu quả truyền dữ liệu tối ưu.

Ứng dụng phổ biến của cáp MPO trong Trung tâm Dữ liệu

Các trung tâm dữ liệu sử dụng cáp MPO cho nhiều ứng dụng khác nhau vì chúng được đóng gói dày đặc và truyền dữ liệu tốt. MPO có thể được tìm thấy trong hệ thống cáp trục, nơi đầu nối MPO cho phép kết hợp nhiều sợi quang thành một giải pháp quản lý cáp, nhờ đó tối đa hóa việc sử dụng không gian.

Bên cạnh đó, các bộ chuyển mạch và bộ định tuyến tốc độ cao cũng sử dụng loại cáp này để tạo điều kiện định tuyến dữ liệu nhanh chóng giữa các thiết bị được kết nối với nhau. Trong khung phân phối quang (ODF), cáp MPO đóng vai trò quan trọng trong việc quản lý hiệu quả và thiết lập kết nối giữa cáp quang đầu vào và đầu ra. Cuối cùng nhưng không kém phần quan trọng là việc sử dụng chúng ngày càng tăng trong các ứng dụng quang học song song như Ethernet 40G và 100G, hỗ trợ nhu cầu băng thông cao hơn trong các trung tâm dữ liệu hiện nay.

Làm thế nào để chọn đúng cáp MPO?

Các yếu tố cần cân nhắc khi lựa chọn cáp

Để đảm bảo việc triển khai mạng thành công, có nhiều điều quan trọng cần cân nhắc khi chọn cáp MPO:

• Số lượng lõi: Số lượng lõi sợi quang trong cáp MPO quyết định dung lượng băng thông của mạng. Ví dụ: cáp MPO 12 lõi có thể xử lý đồng thời nhiều kênh dữ liệu, phù hợp cho các ứng dụng mật độ cao. Do đó, việc đánh giá nhu cầu băng thông mạng hiện tại và dự kiến ​​trong tương lai là cần thiết để xác định số lượng lõi phù hợp.
• Loại sợi quang: Cáp MPO có thể được lắp đặt sợi quang đơn mode hoặc đa mode. Sợi quang đơn mode được thiết kế cho truyền dẫn đường dài với suy hao thấp, lý tưởng cho mạng lưới trường học, trong khi sợi quang đa mode cung cấp băng thông cao hơn trên khoảng cách ngắn hơn. Việc xác định mục đích sử dụng và phạm vi truyền dẫn sẽ giúp lựa chọn loại sợi quang.
• Cấu hình đầu nối: Có nhiều cấu hình đầu nối khác nhau, chẳng hạn như MTP/MPO-8, MPO-12 hoặc thậm chí MPO-24, mỗi loại có các loại sợi quang được hỗ trợ khác nhau. Cần đảm bảo rằng cấu hình đầu nối cáp phù hợp với các yêu cầu tương thích của thiết bị để tránh phát sinh sự cố kết nối.
• Tiêu chuẩn hiệu suất: Để đánh giá chức năng của cáp, cần phải biết các tiêu chuẩn hiệu suất của nó. Các tiêu chuẩn này bao gồm Suy hao Chèn, Suy hao Phản xạ và Suy hao Tổng. Cáp có cấp hiệu suất cao hơn sẽ có suy hao tín hiệu thấp hơn, điều này rất cần thiết để duy trì tốc độ truyền dữ liệu cao. Các hiệp hội ngành như IEC 61754-7 có thể thiết lập các tiêu chuẩn này.
• Các yếu tố môi trường: Tùy thuộc vào vị trí lắp đặt cáp, việc lựa chọn vỏ bọc và các tính năng bảo vệ phù hợp là rất quan trọng. Ví dụ, dây cáp được chứng nhận ngoài trời phải đáp ứng các tiêu chí sinh thái và độ bền cụ thể, chẳng hạn như khả năng chống ẩm hoặc chống tia UV.
• Chiều dài và định tuyến: Chiều dài nên được lựa chọn dựa trên khoảng cách giữa các điểm khác nhau trong trung tâm dữ liệu và cách các điểm này được kết nối, thông qua kết nối trực tiếp hoặc các vùng phân phối trung gian (IDF). Điều này giúp giảm nhiễu và ngăn ngừa suy giảm tín hiệu có thể xảy ra.

Bằng cách xem xét tất cả các yếu tố này trong quá trình ra quyết định, các nhà thiết kế và kỹ sư có thể đảm bảo rằng họ chọn Cáp MPO phù hợp nhất với nhu cầu, từ đó đảm bảo hiệu suất và khả năng mở rộng trong hệ thống mạng.

Hiểu về số lượng và loại sợi quang

Việc nắm rõ các loại và số lượng sợi hiện có là rất quan trọng khi lựa chọn cáp MPO (Multi-Fiber Push On). Thông thường, số lượng sợi dao động từ 8 đến 144 sợi, trong đó MPO-12 và MPO-24 là những cấu hình phổ biến nhất. Mỗi cấu hình đáp ứng các ứng dụng khác nhau tùy thuộc vào yêu cầu truyền dữ liệu và kiến ​​trúc mạng.

Sợi quang đơn mode và đa mode là các loại sợi chính được sử dụng trong hệ thống cáp MPO. Sợi quang đơn mode được sử dụng trong truyền thông đường dài vì chúng cho phép ánh sáng truyền thẳng qua lõi, giúp giảm suy hao và tăng băng thông. Ngược lại, sợi quang đa mode, hỗ trợ nhiều đường truyền ánh sáng, lý tưởng cho khoảng cách ngắn hơn, do đó được sử dụng hàng ngày trong các trung tâm dữ liệu và mạng doanh nghiệp.

Việc lựa chọn loại và số lượng sợi quang phù hợp có thể đạt được hiệu suất cơ sở hạ tầng mạng tối ưu và khả năng mở rộng trong tương lai. Các thiết kế mạng phức tạp có thể kết hợp các cấu hình sợi quang khác nhau để đáp ứng nhu cầu cụ thể của các ứng dụng băng thông cao và môi trường dữ liệu chuyên sâu. Các kỹ sư mạng muốn cải thiện kết nối và hiệu quả truyền dữ liệu nên nắm rõ các đặc điểm của sợi quang này.

Quản lý và lắp đặt cáp

Không gì quan trọng bằng việc quản lý dây cáp hiệu quả, đảm bảo hiệu suất hệ thống ổn định và lắp đặt gọn gàng. Dưới đây là một tham khảo về cách sử dụng đầu nối cáp hiệu quả:

• Lập kế hoạch và thiết kế: Lên kế hoạch bố trí cáp sao cho chúng không gây cản trở lẫn nhau và có thể dễ dàng tiếp cận bất cứ khi nào bạn cần nâng cấp trong tương lai. Bạn cũng nên đảm bảo sắp xếp mọi thứ ngăn nắp bằng cách sử dụng khay cáp hoặc máng cáp, giúp giảm thiểu sự lộn xộn.
• Ghi nhãn: Tất cả cáp nên được dán nhãn đúng cách ở cả hai đầu bằng nhãn bền và dễ đọc. Điều này giúp mọi người trong nhóm, những người có thể đã gặp sự cố mạng này trước khi xử lý sự cố, dễ dàng hơn trong việc tháo dỡ mạng trong thời gian bảo trì.
• Ống luồn và giá đỡ cáp: Luôn sử dụng ống luồn và giá đỡ cho cáp khi cần thiết để tránh các cạnh sắc nhọn bị mòn hoặc đè bẹp theo thời gian. Điều quan trọng nữa là chúng ta phải nhấc cáp lên khỏi bề mặt đúng cách vì điều này giúp tránh cáp bị cong vênh, đôi khi có thể chặn tín hiệu nếu thực hiện bất cẩn, do đó ảnh hưởng đáng kể đến hiệu suất.
• Không uốn cong quá nhiều: Không uốn cong bất kỳ loại cáp nào vượt quá bán kính uốn cong tối thiểu được nhà sản xuất khuyến nghị vì làm như vậy có thể gây mất tín hiệu bên trong. Điều này đặc biệt đúng đối với cáp quang, vốn rất dễ bị hư hỏng vật lý như đứt gãy do uốn cong quá chặt.
• Kiểm tra và lập tài liệu: Sau khi lắp đặt xong, hãy tiến hành kiểm tra kỹ lưỡng cho đến khi tất cả các dây cáp đạt tiêu chuẩn hiệu suất quy định. Sau đó, hãy ghi lại mọi chi tiết lắp đặt, chẳng hạn như loại cáp, số lượng cáp và cấu trúc liên kết, cùng các thông tin khác, để bạn có thể tham khảo lại sau này trong quá trình mở rộng quy mô hoặc các dự án tương tự khác.

Những biện pháp này sẽ tăng độ tin cậy và kéo dài tuổi thọ của MPO do các kiến ​​trúc sư mạng thiết kế, đồng thời vẫn thúc đẩy luồng dữ liệu hiệu quả trong các giai đoạn mở rộng trên các mạng khác nhau.

Tại sao nên chọn cáp MPO cho mạng mật độ cao?

Cáp MPO (cáp đa sợi quang) được thiết kế để hỗ trợ nhiều sợi quang trong một đầu nối duy nhất, thường chứa 8, 12, 24 hoặc thậm chí 48 sợi quang. Điều này làm cho chúng trở nên lý tưởng cho các môi trường có không gian hạn chế và băng thông cao là yếu tố quan trọng, chẳng hạn như trung tâm dữ liệu và cơ sở hạ tầng điện toán đám mây.

Không giống như các đầu nối sợi quang đơn truyền thống như LC hoặc SC, cáp MPO hợp lý hóa hệ thống cáp bằng cách hợp nhất nhiều sợi quang thành một khối nhỏ gọn, giảm thời gian lắp đặt và cải thiện khả năng quản lý cáp.

Những lợi ích chính của việc sử dụng cáp MPO bao gồm:

Dung lượng băng thông cao: Cáp MPO hỗ trợ các ứng dụng tốc độ cao như Ethernet 40G, 100G và thậm chí 400G, giúp chúng trở thành giải pháp tối ưu cho nhu cầu mạng ngày càng tăng trong tương lai.

• Hiệu quả không gian: Bằng cách tích hợp nhiều sợi quang vào một đầu nối duy nhất, cáp MPO giảm thiểu sự lộn xộn của hệ thống cáp, tối ưu hóa không gian tủ rack và cải thiện luồng không khí trong trung tâm dữ liệu.
• Dễ dàng lắp đặt: Thiết kế dạng đẩy của cáp MPO cho phép kết nối nhanh chóng và an toàn, giảm thiểu thời gian thiết lập và chi phí nhân công.
• Khả năng mở rộng: Cáp MPO hỗ trợ thiết kế mô-đun, cho phép nâng cấp dễ dàng khi nhu cầu mạng thay đổi.

Những ưu điểm này khiến cáp MPO trở thành lựa chọn ưu tiên cho các doanh nghiệp đang tìm kiếm giải pháp truyền thông quang hiệu suất cao, tiết kiệm chi phí.

Các phương pháp tối ưu để triển khai cáp MPO

Để tối đa hóa hiệu suất của cáp MPO trong mạng của bạn, hãy làm theo các phương pháp tối ưu sau:

• Kiểm tra và chứng nhận kết nối: Sử dụng máy kiểm tra MPO để xác minh suy hao chèn, suy hao phản xạ và phân cực. Điều này đảm bảo tính toàn vẹn tín hiệu tối ưu và tuân thủ các tiêu chuẩn công nghiệp như TIA-604-5 và IEC 61754-7.
• Vệ sinh đầu nối thường xuyên: Bụi bẩn có thể làm giảm hiệu suất của cáp MPO. Sử dụng các dụng cụ vệ sinh chuyên dụng để bảo dưỡng bề mặt đầu nối, giảm suy hao tín hiệu và đảm bảo kết nối đáng tin cậy.
• Lên kế hoạch cho khả năng mở rộng: Chọn cáp MPO có số lượng sợi quang cao hơn nhu cầu hiện tại để đáp ứng các nâng cấp trong tương lai, giảm thiểu nhu cầu đi lại cáp tốn kém.
• Sử dụng cáp ngắt khi cần: Để kết nối cáp MPO với thiết bị có giao diện LC hoặc SC, hãy sử dụng cáp ngắt MPO-LC để đơn giản hóa quá trình chuyển đổi và duy trì lợi ích mật độ cao.

Có những loại cáp MPO nào?

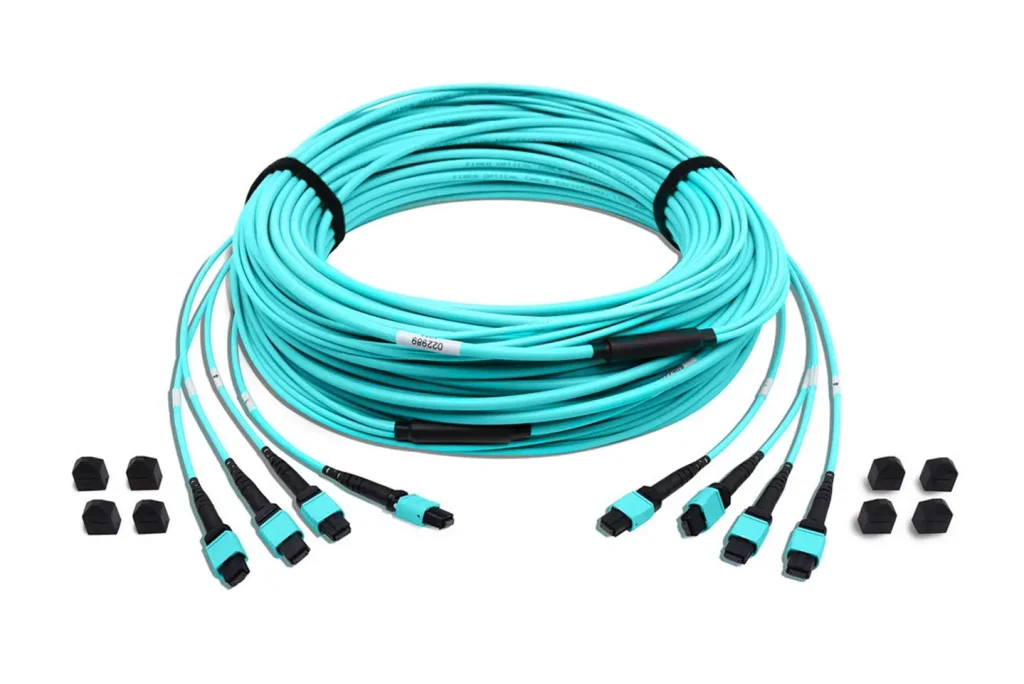

Cáp Trunk so với Cáp Breakout

Trong mạng đa sợi quang, cáp trunk và cáp breakout, được sử dụng cho các mục đích khác nhau, là rất cần thiết.

• Cáp trunk được thiết kế để phủ sóng khoảng cách xa trong khi vẫn mang nhiều sợi quang. Điều này làm cho nó trở nên hoàn hảo cho các kết nối trục trong các trung tâm dữ liệu hoặc giữa các tòa nhà. So với các loại cáp khác, cáp trunk có số lượng sợi quang cao hơn—thường từ 12 đến 144 hoặc nhiều hơn. Nhờ đó, chúng cho phép truyền dữ liệu nhanh hơn với ít suy hao tín hiệu hơn nhờ thiết kế chắc chắn hơn, giúp tiết kiệm không gian, đặc biệt là khi lắp đặt nhiều dây quạt hoặc các loại dây này.
• Cáp Breakout hoạt động khác nhau vì mỗi loại có các đơn vị riêng biệt chỉ chứa một sợi, vì vậy nếu cần, bạn có thể tách các sợi này ra khỏi phần còn lại (do đó được gọi là breakout). Tính năng này cho phép kết nối trực tiếp giữa các thiết bị, giúp việc lắp đặt dễ dàng hơn vì không cần thay thế toàn bộ trunk mỗi khi nâng cấp hoặc bảo trì. Thường có số lượng sợi quang ít hơn, chẳng hạn như mười hai sợi, cáp breakout phù hợp nhất cho các điểm phân phối nơi nhiều thiết bị cần kết nối qua bảng nối dây.

Tóm lại, cáp trunk cung cấp liên kết chính cho các kết nối dung lượng cao, trong khi cáp breakout cải thiện tính linh hoạt và dễ dàng cấu hình mạng. Dựa trên kiến ​​thức này, các quy trình bảo trì nên được thực hiện trong quá trình lắp đặt cáp quang.

Đầu nối đực và cái

Đầu nối rất quan trọng trong mạng cáp quang vì chúng đảm bảo dữ liệu được truyền tải hiệu quả và đáng tin cậy. Đầu nối đực thường có ống lót định vị nhô ra, cho phép chúng lắp vừa vào đầu nối cái được thiết kế với cấu trúc lõm để tiếp nhận các đầu cắm này. LC, SC, ST và MTP hoặc MPO là một số loại đầu nối phổ biến nhất; mỗi loại phù hợp với các ứng dụng khác nhau, tùy thuộc vào các yếu tố như không gian khả dụng, yêu cầu về tốc độ và tính dễ sử dụng.

Đầu nối cái chấp nhận đầu nối đực và thường được cố định trên bảng nối dây hoặc ổ cắm trên tường, tạo thành giao diện giữa cáp quang và thiết bị mạng. Cần lưu ý rằng việc lựa chọn đầu nối đực hay cái có thể ảnh hưởng đến các khía cạnh khác nhau của hiệu suất trong toàn bộ hệ thống cáp quang, bao gồm suy hao chèn và suy hao phản hồi. Do đó, việc lựa chọn đầu nối phù hợp trở nên rất quan trọng để tối ưu hóa hiệu suất mạng và đảm bảo kết nối liền mạch trên toàn hệ thống.

Các loại liên kết sợi quang MPO

Đầu nối sợi quang MPO (Multi-Fiber Push-On) đóng vai trò quan trọng trong các hệ thống cáp quang mật độ cao vì chúng cho phép kết nối và ngắt kết nối nhanh chóng nhiều sợi quang. Có hai loại liên kết sợi quang MPO: Liên kết MPO đơn chế độ (Single-Mode MPO Links) và Liên kết MPO đa chế độ (Multi-Mode MPO Links).

• Liên kết MPO đơn chế độ (Single-Mode MPO Links): Loại liên kết này sử dụng sợi quang đơn chế độ với đường kính lõi nhỏ, được thiết kế cho truyền thông đường dài. Chúng chủ yếu được sử dụng ở những nơi cần truyền băng thông lớn trên khoảng cách xa, chẳng hạn như trung tâm dữ liệu hoặc mạng viễn thông.
• Liên kết MPO đa chế độ (Multi-Mode MPO Links): liên kết MPO đa chế độ sử dụng sợi quang có đường kính lõi lớn hơn so với chế độ đơn, cho phép hỗ trợ nhiều chế độ ánh sáng, do đó phù hợp cho truyền dẫn khoảng cách ngắn. Chúng hoạt động như cầu nối giữa các thiết bị khác nhau ở gần nhau, chẳng hạn như trong mạng LAN (mạng cục bộ) hoặc các tòa nhà.

Cả hai loại đều có thể có nhiều hình dạng khác nhau tùy thuộc vào số lượng sợi quang chứa trong chúng, từ cấu hình 12 sợi đến 24 sợi, cùng nhiều cấu hình khác, để phù hợp với nhu cầu ứng dụng cụ thể. Do đó, việc lựa chọn đúng loại cáp quang cho từng hệ thống lắp đặt là rất quan trọng vì điều này sẽ ảnh hưởng đáng kể đến hiệu suất và độ tin cậy của cáp khi được tích hợp vào bất kỳ thiết lập mạng nào.

Cáp quang MPO có những lợi ích gì?

Kết nối cáp quang mật độ cao

Trong những trường hợp không gian hạn chế, kết nối cáp quang mật độ cao mang lại nhiều lợi ích. Nó cho phép sử dụng không gian hiệu quả bằng cách giảm diện tích cơ sở hạ tầng cáp thông qua MPO và các đầu nối mật độ cao khác, hợp nhất nhiều sợi quang thành một giao diện. Điều này đặc biệt quan trọng trong các trung tâm dữ liệu và trung tâm viễn thông yêu cầu băng thông cao hoặc triển khai cáp/cáp quạt tốc độ cao.

Ngoài ra, nó hỗ trợ khả năng mở rộng để mạng có thể dễ dàng nâng cấp hoặc mở rộng mà không cần phải đấu nối lại toàn bộ hệ thống; nó cũng giúp làm mát bằng cách cho phép nhiều luồng không khí lưu thông hơn xung quanh thiết bị mạng, vốn cần hoạt động trong các điều kiện cụ thể. Tóm lại, kết nối cáp quang mật độ cao tối đa hóa hiệu suất trong khi vẫn giữ môi trường cáp có cấu trúc ở mức tối thiểu để cải thiện các hạn chế về vật lý và hậu cần.

Khả năng mở rộng và linh hoạt

Khả năng mở rộng và linh hoạt là hai tính năng chính của hệ thống cáp quang MPO, có thể hỗ trợ các kiến ​​trúc mạng năng động và đang phát triển. Các hệ thống này cho phép mở rộng bằng cách tích hợp thêm nhiều sợi quang vào hệ thống mà không cần thay đổi cơ sở hạ tầng lớn. Các tổ chức có thể dễ dàng điều chỉnh dung lượng mạng khi nhu cầu dữ liệu tăng lên bằng cách sử dụng các đầu nối và bộ chuyển đổi MPO bổ sung với số lượng hoặc cách sắp xếp sợi quang khác nhau, chẳng hạn như loại có 12 sợi quang với chi phí thấp hơn.

Ngoài ra, tính chất mô-đun của các hệ thống này cho phép thay đổi nhanh chóng bố cục mạng để các công nghệ và thiết bị mới có thể được tích hợp nhanh chóng khi cần thiết. Tính linh hoạt này rất cần thiết cho các doanh nghiệp đang gặp phải tình trạng khối lượng công việc biến động hoặc cần mở rộng hoạt động nhanh chóng do biến động thị trường. Nhờ đó, tổ chức có được một giải pháp mạng mạnh mẽ, sẵn sàng cho tương lai, luôn duy trì hiệu suất cao và độ tin cậy trong suốt quá trình phát triển.

Giảm thiểu sự lộn xộn của cáp

Hệ thống cáp quang MPO mật độ cao có ưu điểm là giảm thiểu sự lộn xộn của cáp. Chúng thực hiện điều này bằng cách hợp nhất nhiều sợi quang vào một đầu nối, do đó ít cáp riêng lẻ phải xử lý hơn, tạo ra một môi trường mạng gọn gàng hơn. Phương pháp này không chỉ làm cho không gian làm việc trông đẹp mắt hơn mà còn đảm bảo việc bảo trì và khắc phục sự cố có thể dễ dàng tiếp cận. Ngoài ra, các tổ chức có thể giảm nguy cơ rối hoặc hư hỏng vật lý của sợi quang vì số lượng sử dụng sẽ ít hơn. Không gian vẫn có thể được tối ưu hóa với hệ thống quản lý theo chiều dọc/ngang hợp lý, giúp việc di chuyển và quản lý cáp dễ dàng. Cuối cùng, các giải pháp mật độ cao mang lại hiệu quả trong việc quản lý cáp, từ đó nâng cao độ tin cậy và hiệu suất trên toàn bộ mạng.

Bảo trì và đo kiểm tra cáp MPO thế nào?

Kỹ thuật Vệ sinh và Kiểm tra

Cần có kỹ thuật vệ sinh và kiểm tra đúng cách để duy trì tính toàn vẹn và hiệu suất của cáp quang MPO. Điều này có nghĩa là sử dụng các công cụ chuyên dụng được thiết kế cho cáp quang, chẳng hạn như khăn lau không xơ và cồn, để vệ sinh các đầu nối này mà không làm bẩn chúng.

Việc đo kiểm tra thường xuyên bằng máy soi video sợi quang cầm tay có thể phát hiện các vết xước hoặc bụi bẩn có thể ảnh hưởng đến chất lượng tín hiệu. Ngoài ra, kỹ thuật viên cũng có thể sử dụng thiết bị kiểm tra tự động để xác nhận các thông số hiệu suất toàn diện hơn, do đó đảm bảo cơ sở hạ tầng mạng hoạt động hiệu quả và đáng tin cậy.

Kiểm tra hiệu suất đầu nối MPO

Có một số phương pháp kiểm tra có thể được sử dụng để đánh giá hiệu quả của đầu nối MPO. Máy đo phản xạ miền thời gian quang học (OTDR) là phương pháp được sử dụng phổ biến nhất. Công cụ này cho phép kỹ thuật viên truyền xung ánh sáng qua đầu nối và đo suy hao và băng thông của liên kết sợi quang.

Một bài kiểm tra hệ thống khác được gọi là suy hao chèn giúp định lượng lượng ánh sáng bị mất khi đi qua kết nối MPO; nó cũng đo lường hiệu suất tổng thể của hệ thống. Để đảm bảo khả năng tương thích và độ tin cậy, các linh kiện này cần được đảm bảo tuân thủ các tiêu chuẩn công nghiệp như IEC 61300-3-34.

Việc kiểm tra hiệu suất thường xuyên là rất cần thiết vì chúng giúp xác định các kết nối chất lượng thấp có thể dẫn đến tốc độ mạng chậm hơn hoặc mất gói tin; điều này cho phép phát hiện sớm trước khi bất kỳ ảnh hưởng nào đến hiệu suất mạng xảy ra. Các hệ thống kiểm tra tự động có thể giúp quá trình này dễ dàng hơn bằng cách cung cấp kết quả nhanh chóng và chính xác mà không có lỗi của con người.

Các sự cố thường gặp và cách khắc phục

Hiệu suất mạng có thể bị ảnh hưởng bởi một số vấn đề thường gặp ở đầu nối MPO. Một trong số đó là đầu nối bị nhiễm bẩn, có thể gây ra suy hao chèn lớn. Kỹ thuật viên nên kiểm tra đầu nối thường xuyên và vệ sinh chúng đúng cách, ví dụ như bằng khăn lau không xơ vải và dung dịch dung môi chuyên dụng.

Một vấn đề điển hình khác xảy ra khi đầu nối không được căn chỉnh chính xác; điều này có thể dẫn đến suy giảm tín hiệu. Luôn đảm bảo đầu nối được đặt đúng vị trí và căn chỉnh chính xác trong quá trình lắp đặt; nếu cần, hãy sử dụng các công cụ như máy đo công suất quang để chẩn đoán chính xác các vấn đề về căn chỉnh.

Ngoài ra, hư hỏng vật lý đối với cáp hoặc đầu nối cũng có thể dẫn đến các vấn đề về kết nối. Sử dụng máy soi video sợi quang cầm tay để kiểm tra thường xuyên sẽ giúp kỹ thuật viên phát hiện bất kỳ vết xước, vết nứt hoặc dấu hiệu hao mòn nào cần sửa chữa hoặc thay thế.

Các điều kiện môi trường như thay đổi nhiệt độ cũng ảnh hưởng đến hiệu suất kết nối MPO; do đó, cần áp dụng các biện pháp quản lý cáp và cách nhiệt tốt để giảm thiểu những rủi ro này. Đây là lý do tại sao việc kiểm tra hiệu suất định kỳ, tuân thủ các biện pháp lắp đặt tốt nhất và đào tạo toàn diện cho nhân viên là rất quan trọng để tránh các sự cố thường gặp, đồng thời đảm bảo mạng cáp quang mạnh mẽ và đáng tin cậy.

Câu hỏi thường gặp về cáp đa sợi quang MPO và đầu nối quang

Cáp MPO nghĩa là gì?

Cáp MPO (Multi-Fiber Push-on) là cáp quang có thể hỗ trợ nhiều sợi quang và đầu nối ở một đầu. Nhờ hiệu suất và hiệu suất cao, loại cáp này được sử dụng rộng rãi trong các mạng cáp mật độ cao.

Có những loại cáp trục MPO nào?

Cáp trục MPO có nhiều cấu hình, chẳng hạn như cáp 12 sợi quang, liên kết sợi quang song song 16 sợi quang và cáp 24 sợi quang. Các loại cáp này có đầu nối ở cả hai đầu, rất phù hợp cho các hệ thống cáp dày đặc.

Sự khác biệt giữa cáp MPO loại A, B và C là gì?

Ba loại cáp MPO chính là loại A, loại cáp thẳng hoặc không có chân cắm; loại B, loại cáp phân cực ngược hoặc lật; và loại C, còn được gọi là cáp phân cực chéo hoặc cáp phân đôi.

Mỗi loại hỗ trợ các ứng dụng cáp khác nhau và các vị trí khác nhau trong đầu nối, phù hợp cho giao tiếp thiết kế hệ thống và lắp đặt cáp đa năng.

Tại sao cáp trunk MPO lại phù hợp với mạng cáp mật độ cao?

Cáp trunk MTP/MPO có thể chứa nhiều sợi quang, giúp giảm đáng kể yêu cầu về không gian so với việc sử dụng từng dây nhảy riêng lẻ. Điều này làm cho nó trở nên lý tưởng cho các mạng cáp mật độ cao.

Đầu nối MPO cái là gì?

Đầu nối MTP/MPO cái có lỗ (female) thay vì chân. Đầu nối này kết hợp với đầu nối MTP/MPO đực và thường được sử dụng trong các hệ thống trunk MTP/MPO.

Làm thế nào để chọn đúng loại cáp MPO phù hợp?

Để xác định loại cáp MPO nào phù hợp nhất, hãy cân nhắc số lượng sợi quang cần thiết, loại đầu nối được sử dụng, chế độ sợi quang và các yêu cầu ứng dụng cụ thể.

Bảng nối dây sợi quang là gì?

Bảng nối dây sợi quang (Fiber Patch Panel) được thiết kế để quản lý và tổ chức các kết nối quang. Cáp quang được kết nối và đấu nối tại đây, giúp dễ dàng quản lý các đầu của liên kết quang trong mạng.

Chức năng của cáp chuyển đổi trong hệ thống MPO là gì?

Cáp chuyển đổi kết nối các loại hoặc chế độ đầu nối cáp quang khác nhau, đảm bảo khả năng tương thích trong hệ thống cáp quang.

Cáp MPO có thể được sử dụng với cả cáp quang đơn mode và đa mode không?

Có thể. Việc lựa chọn giữa cáp quang đơn mode và đa mode phụ thuộc vào yêu cầu về khoảng cách và băng thông, cùng với các yếu tố khác mà mạng cần.

Cáp trunk MPO thường được sử dụng để làm gì?

Trong các trung tâm dữ liệu hoặc các môi trường mạng mật độ cao khác, nơi nhiều kết nối cần được thực hiện nhanh chóng từ một vị trí, chẳng hạn như bộ chuyển mạch, bộ thu phát, v.v., các loại cáp này cung cấp các phương pháp đáng tin cậy để quản lý số lượng lớn kết nối trên nhiều loại/lõi dây.
