Cáp sợi quang có khả năng truyền nhiều dữ liệu với tốc độ nhanh hơn trên khoảng cách xa hơn so với các công nghệ khác. Do đó, cáp quang đã trở thành nền tảng của việc truyền dữ liệu hiện đại và ngày càng được sử dụng nhiều trong các mạng viễn thông, nhà cung cấp dịch vụ internet và mạng trung tâm dữ liệu doanh nghiệp.
Contents
Sợi quang đơn mốt (SMF-Singlemode Fiber) là gì?
Sợi quang đơn mode (SMF) là loại sợi quang phổ biến được sử dụng để truyền trên khoảng cách xa hơn do ít bị suy hao. Sợi quang đơn mode chỉ có một chế độ truyền và cần phải có nguồn sáng có độ rộng quang phổ hẹp.
Sợi quang đơn mode cung cấp cho người dùng tốc độ truyền lớn hơn cùng với khoảng cách xa hơn. Tuy nhiên, sợi đơn mode đắt hơn sợi đa mode. Trong số tất cả những khác biệt giữa sợi đơn mode và sợi đa mode, cơ bản nhất là sự khác biệt về kích thước trong lõi của sợi cũng như sự suy hao hoặc suy giảm liên quan và băng thông sợi.
Sợi quang đa mốt (MMF-Multimode Fiber) là gì?
Sợi cáp quang đa mode (MMF) là một loại sợi quang được thiết kế để mang nhiều tia sáng hoặc chế độ đồng thời, mỗi tia sáng có góc phản xạ khác nhau một chút bên trong lõi sợi quang.
Bằng cách so sánh vật lý, sợi cáp quang đa chế độ được sản xuất với đường kính lõi nhỏ tới 50um và lớn tới hàng trăm micron. Cáp quang đa chế độ (Multimode) cung cấp cho người dùng băng thông lớn ở tốc độ cao trên khoảng cách ngắn. Sóng ánh sáng được trải ra theo nhiều chế độ hoặc đường đi khác nhau khi chúng truyền qua lõi cáp, thường ở bước sóng 850 hoặc 1300 nm. Các liên kết đa chế độ (MMF) điển hình có tốc độ dữ liệu từ 10 Mbit/s đến 10 Gbit/s trên chiều dài liên kết phổ biến ~600 mét, tối đa lên tới 2000 mét (2km).
| Tiêu chuẩn truyền dẫn | 100 Mb Ethernet | 1 Gb (1000 Mb) Ethernet | 10 Gb Ethernet |
| OM1 (62.5/125) | up to 550 meters(SX) | 220 meters(SR) | 33 meters(SR) |
| OM2 (50/125) | up to 550 meters(SX) | 550 meters(SR) | 82 meters(SR) |
| OM3 (50/125) | up to 550 meters(SX) | 550 meters(SR) | 300 meters(SR) |
| OM4 (50/125) | up to 550 meters(SX) | 550 meters(SR) | >400 meters(SR) |
Sợi cáp quang đa mốt (MMF) chủ yếu được sử dụng để truyền qua khoảng cách ngắn, chẳng hạn cho mạng LAN cáp quang trong tòa nhà, trong văn phòng của doanh nghiệp.
Sự khác nhau giữa sợi cáp quang đơn mốt (SMF-Singlemode Fiber) và đa mốt (MMF-Multimode Fiber)

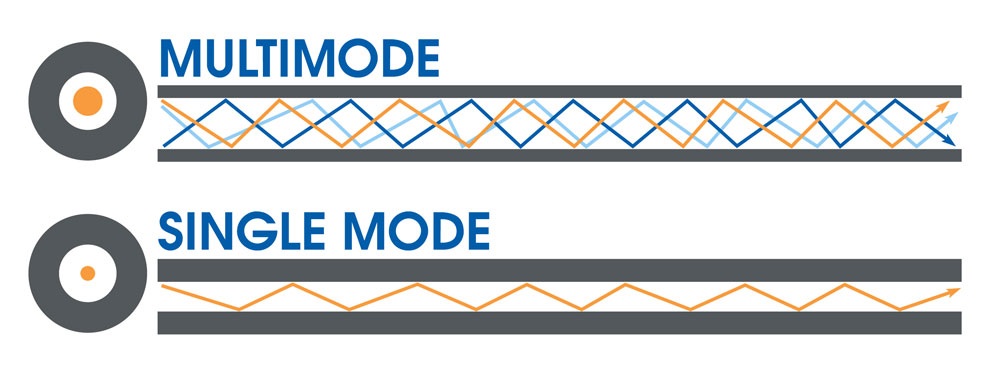

Sự khác biệt giữa sợi đơn mode và sợi đa mode chủ yếu nằm ở đường kính lõi sợi, bước sóng & nguồn sáng, băng thông, vỏ màu, khoảng cách và chi phí.
Kích thước lõi sợi
Bản thân sợi quang bao gồm ba phần cơ bản: lõi, lớp bọc và lớp phủ hoặc bộ đệm. Phần trung tâm nhất của sợi quang là lõi, đây là nơi mà tín hiệu ánh sáng đi qua. Lõi của sợi đơn mode nhỏ hơn nhiều so với lõi của sợi đa mode.
- Loại sợi quang đơn mode phổ biến nhất có đường kính lõi từ 8 đến 10 μm và được thiết kế để sử dụng trong vùng hồng ngoại.
- Đường kính lõi sợi đa mode thường là 50 µm và 62,5 µm, giúp nó có khả năng “thu thập ánh sáng” cao hơn và đơn giản hóa các kết nối.
Bước sóng và nguồn sáng
Do kích thước lõi lớn của sợi đa mode, một số nguồn sáng giá rẻ như đèn LED (điốt phát sáng) và VCSEL (laser phát xạ bề mặt khoang dọc) hoạt động ở bước sóng 850nm và 1300nm được sử dụng trong cáp quang đa mode.
Trong khi sợi quang đơn mode thường sử dụng tia laser hoặc điốt laser để tạo ra ánh sáng được đưa vào cáp. Và bước sóng sợi quang đơn mode thường được sử dụng là 1310 nm và 1550 nm.
Băng thông
Băng thông sợi đa mode bị giới hạn bởi chế độ ánh sáng và băng thông tối đa hiện tại là 28000 MHz*km của sợi OM5.
Về mặt lý thuyết, băng thông sợi quang đơn mode là không giới hạn vì nó chỉ cho phép một chế độ ánh sáng đi qua tại một thời điểm.
Màu sắc

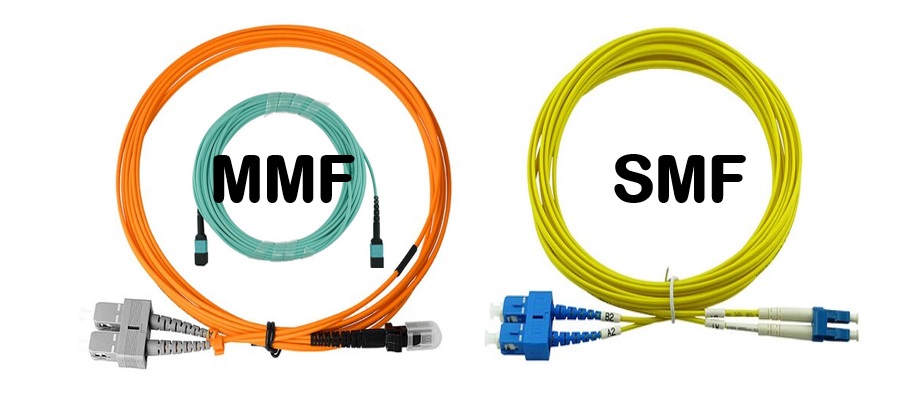

Theo định nghĩa tiêu chuẩn TIA-598C, cáp đơn mode được phủ lớp vỏ ngoài màu vàng và sợi đa mode được phủ lớp vỏ màu cam hoặc nước.
Khoảng cách truyền
Sợi quang đơn mode phù hợp cho các ứng dụng ở khoảng cách xa, trong khi sợi quang đa mode được thiết kế để chạy ở khoảng cách ngắn.
Chi phí
Giá thành triển khai sợi đơn mode thường cao hơn nhiều so với sợi đa mode.
