Dây cáp quang là một thành phần cơ bản và cần thiết trong mạng cáp quang. Có nhiều loại cáp quang, chẳng hạn như cáp quang đơn mode, cáp quang đa mode, cáp quang đơn công, cáp quang đôi. Các loại dây nhảy quang khác nhau có các ứng dụng khác nhau. Sau khi phân biệt rõ cáp quang đơn công so với cáp quang đôi, bạn có thể dễ dàng lựa chọn dây cáp quang đơn công và đôi công.
Contents
Dây cáp quang Simplex Fibeer và Duplex Fiber Cable
Simplex và Duplex là các loại kênh truyền thông khác nhau trong viễn thông và mạng máy tính, cung cấp các đường dẫn để truyền tải thông tin.
Theo định nghĩa của ITU-T, Simplex là tín hiệu chỉ có thể truyền theo một hướng tại một thời điểm. Một đầu là máy phát, trong khi đầu kia là máy thu và điều đó không thể đảo ngược. Trong khi Full Duplex sử dụng hai sợi quang để giao tiếp. Điều này cho phép một sợi quang truyền từ điểm A đến điểm B trong khi sợi quang còn lại truyền từ B đến A. Do đó, cả hai đầu của hệ thống full-duplex đều có cả máy phát và máy thu.
Không giống như Simplex, Duplex có thể được chia thành Half duplex và Full duplex. Half duplex có nghĩa là kênh truyền thông mà dữ liệu có thể được truyền theo cả hai hướng trên sóng mang tín hiệu nhưng không đồng thời. Một đầu là máy phát, trong khi đầu kia là máy thu và có thể đảo ngược (điều này ngược lại với Simplex). Trong khi, Full duplex là giao tiếp hai chiều đạt được qua một liên kết vật lý có khả năng giao tiếp theo cả hai hướng cùng một lúc.
Dây cáp quang Simplex

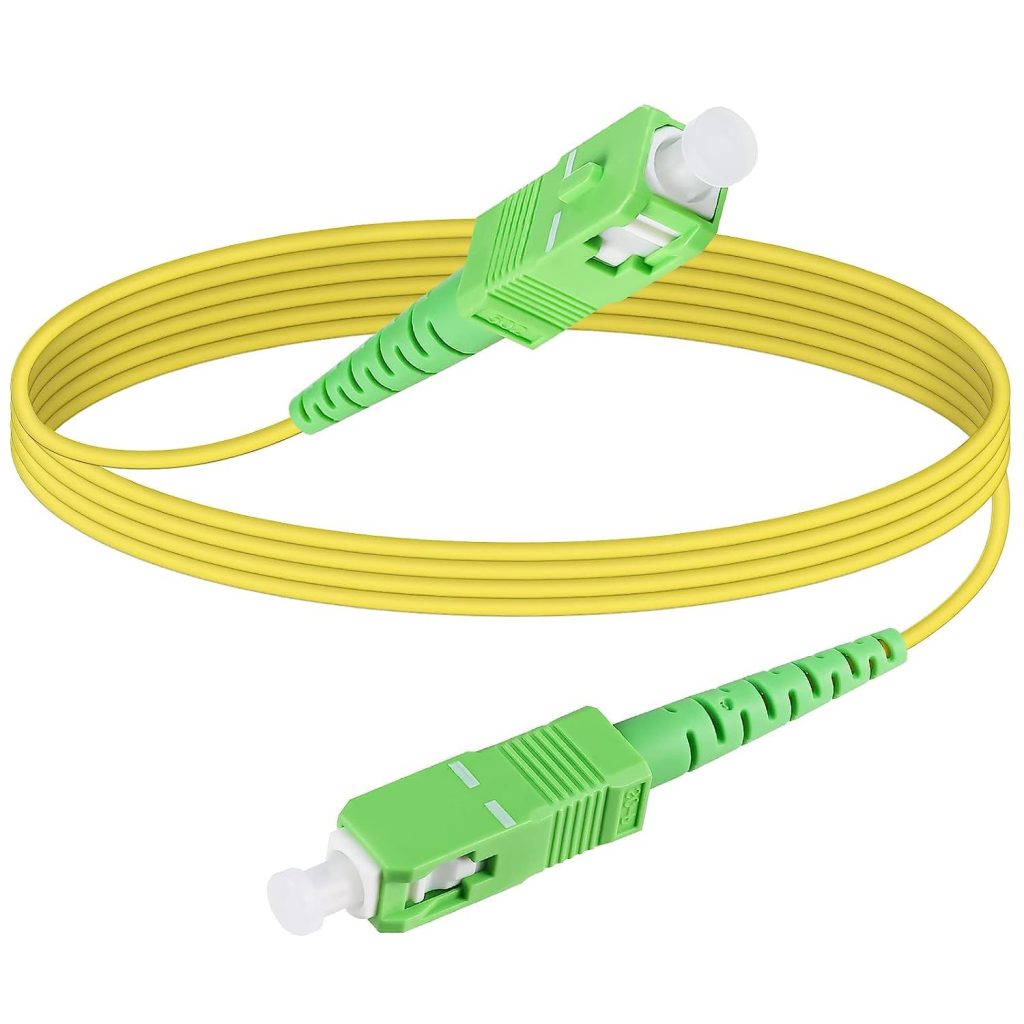

Dây cáp quang Simplex bao gồm một sợi thủy tinh hoặc sợi nhựa và một lớp vỏ ngoài duy nhất. Sợi Simplex thường được sử dụng cho các ứng dụng chỉ yêu cầu truyền dữ liệu một chiều.
Trong mạng cáp quang Simplex, có sẵn cáp quang Simplex chế độ đơn (Single Mode) và cáp quang Simplex đa chế độ (Multimode).
- Dây cáp quang Simplex chế độ đơn là một lựa chọn tuyệt vời để thiết lập mạng cáp yêu cầu dữ liệu truyền theo một hướng trên khoảng cách xa. Vì cáp quang Simplex này chỉ truyền một tia sáng tại một thời điểm nên nó tốt hơn cho truyền dẫn khoảng cách xa.
- Sợi quang Simplex đa chế độ có lõi có đường kính lớn hơn, cho phép nhiều chế độ ánh sáng truyền đi hiệu quả. Số lượng phản xạ ánh sáng được tạo ra do đường kính lớn hơn.
Lõi của dây cáp quang đơn mode là 8 đến 10 micron, trong khi dây cáp quang đơn mode là 50 hoặc 62,5 micron. Nhiều dữ liệu hơn đi qua sợi quang đa mode tại một thời điểm nhất định. Chất lượng tín hiệu bị giảm trên khoảng cách xa do tỷ lệ phân tán và suy giảm cao với loại sợi quang này. Sợi quang đa mode được sử dụng cho mục đích truyền dữ liệu khoảng cách ngắn.
Dây cáp quang Duplex Fiber Cable

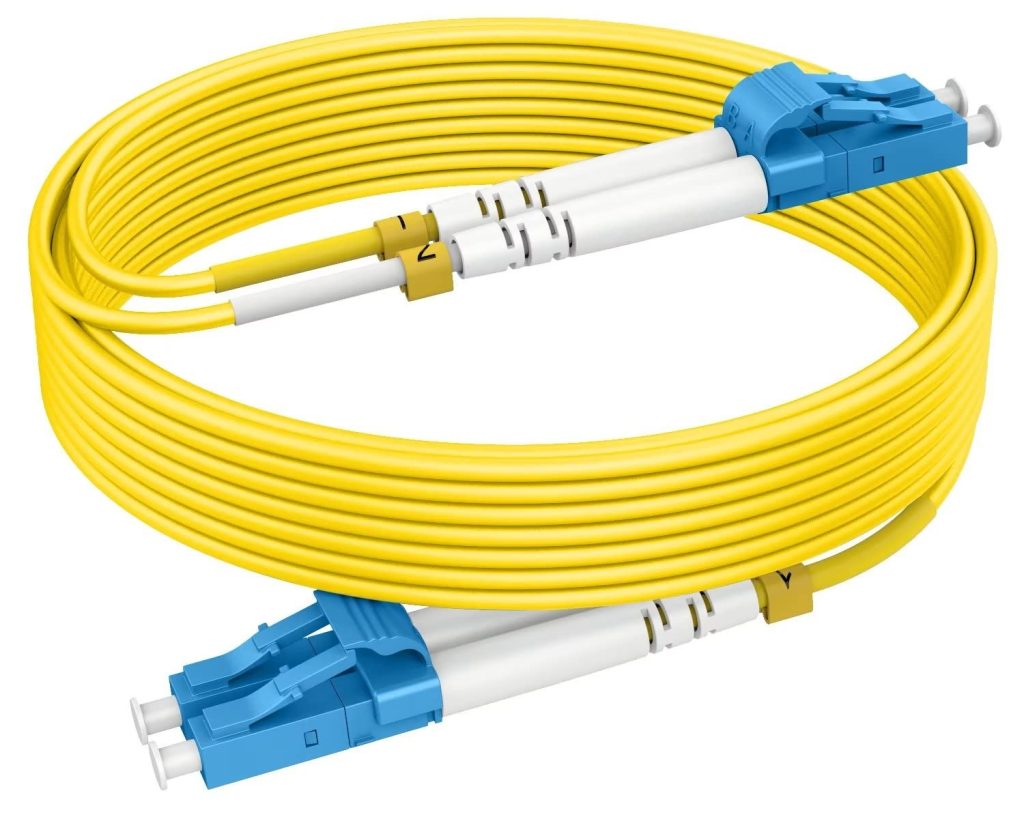

Dây cáp quang duplex bao gồm hai sợi thủy tinh hoặc nhựa, và có thể được coi là hai cáp đơn. Cáp quang duplex này được cấu trúc cẩn thận theo dạng dây kéo, thường được sử dụng cho giao tiếp duplex giữa các thiết bị yêu cầu truyền dữ liệu hai chiều đồng thời. (Một sợi truyền dữ liệu theo một hướng và sợi khác truyền dữ liệu theo hướng ngược lại.)
Các máy trạm lớn, bộ chuyển mạch và máy chủ cáp quang, modem cáp quang và phần cứng tương tự có xu hướng yêu cầu cáp quang duplex. Cáp quang duplex cũng có sẵn ở dạng cáp quang duplex chế độ đơn (Singlemode) và cáp quang duplex đa chế độ (Multimode). Bán song công và song công toàn phần là hai loại cáp quang duplex được sử dụng trong các ứng dụng truyền dữ liệu khác nhau.
Cáp quang bán song công (Half duplex fiber cable)
Cáp quang bán song công có khả năng truyền tín hiệu theo cả hai hướng nhưng chỉ theo một hướng tại một thời điểm. Một số mạng truyền dẫn sử dụng cáp bán song công nhưng cần phải chỉ định yêu cầu này cho tất cả các nút trong mạng. Ví dụ, cáp quang bán song công có thể được sử dụng trong mạng truyền dẫn truyền hình cáp chỉ cho phép truyền tín hiệu truyền hình tới khán giả.
Cáp quang song công toàn phần (Full duplex fiber cable)
Trong cáp quang song công toàn phần, dữ liệu được truyền theo hai hướng khác nhau đồng thời trên một sóng mang duy nhất tại cùng một thời điểm. Một ví dụ là dịch vụ IP điện thoại, trong đó mọi người ở cả hai đầu cuộc gọi có thể nói chuyện và được nghe thấy cùng một lúc vì có hai đường truyền thông tin giữa họ, do đó, sử dụng chế độ toàn song công có thể tăng hiệu quả truyền thông.

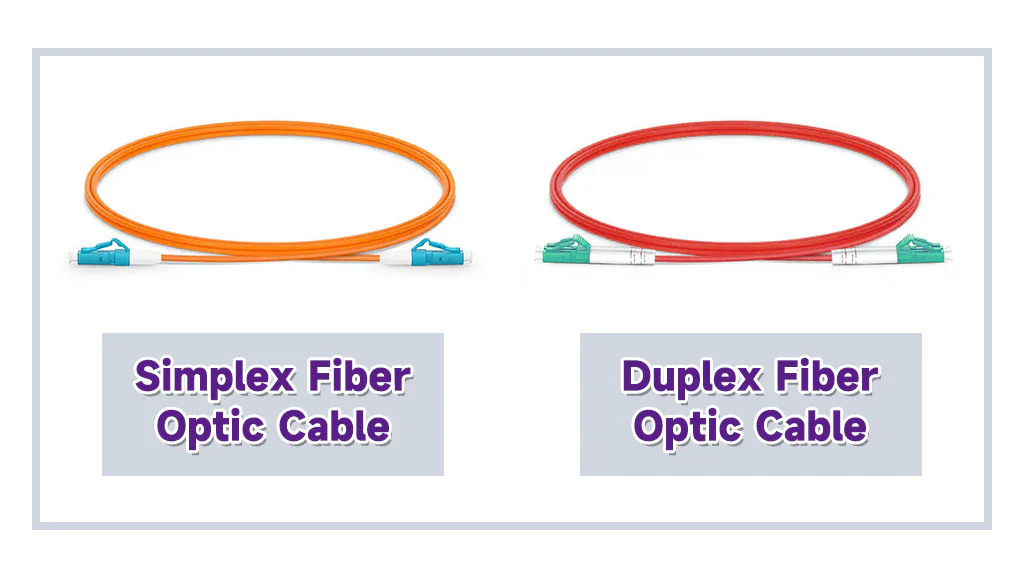

So sánh cáp quang Simplex VS. Duplex
Như đã đề cập ở trên, dây cáp quang Simplex chỉ có một sợi quang đệm chặt bên trong vỏ cáp. Vỏ bảo vệ cho phép cáp được kết nối và uốn cong với đầu nối cơ học. Tuy nhiên, dây nhảy quang Duplex có thể được coi là hai cáp Simplex có vỏ của chúng được nối với nhau bằng một dải vật liệu vỏ, một số cáp nhảy quang Duplex có kẹp trên hai đầu nối sợi quang ở mỗi bên của cáp để kết hợp hai đầu nối với nhau.
Vì mục đích sử dụng ít vật liệu hơn, cáp quang Simplex rẻ hơn cáp quang Duplex. Hơn nữa, cáp quang Simplex chỉ sử dụng một sợi quang đơn ở chế độ truyền một chiều, trong khi cáp quang Duplex sử dụng một cặp sợi ở chế độ truyền hai chiều.
Khi nào thì chọn cáp quang Simplex, khi nào thì chọn cáp quang Duplex?
Dây cáp quang Simplex chế độ đơn và đa chế độ có thể được sử dụng cho các ứng dụng chỉ yêu cầu truyền dữ liệu một chiều. Chúng thường được sử dụng để thực hiện kết nối giữa hai bộ thu phát BiDi, thường được thiết kế với sợi quang Simplex chế độ đơn LC để phù hợp với giao diện quang của quang học BiDi SFP/SFP+ và bước sóng hoạt động. Ngoài ra, Simplex BiDi WDM Mux/DeMux được thiết kế để sử dụng trong truyền dẫn sợi quang một sợi. Vì vậy, nó cũng cần cáp quang Simplex để kết hợp và tách các bước sóng. Ngoài các thiết bị này, còn có rất nhiều thành phần khác liên quan đến giải pháp sợi quang Simplex, chẳng hạn như bộ chia PLC (Mạch sóng ánh sáng phẳng) Simplex, OADM (Bộ ghép kênh thêm thả quang) và các sản phẩm sợi quang Simplex khác.

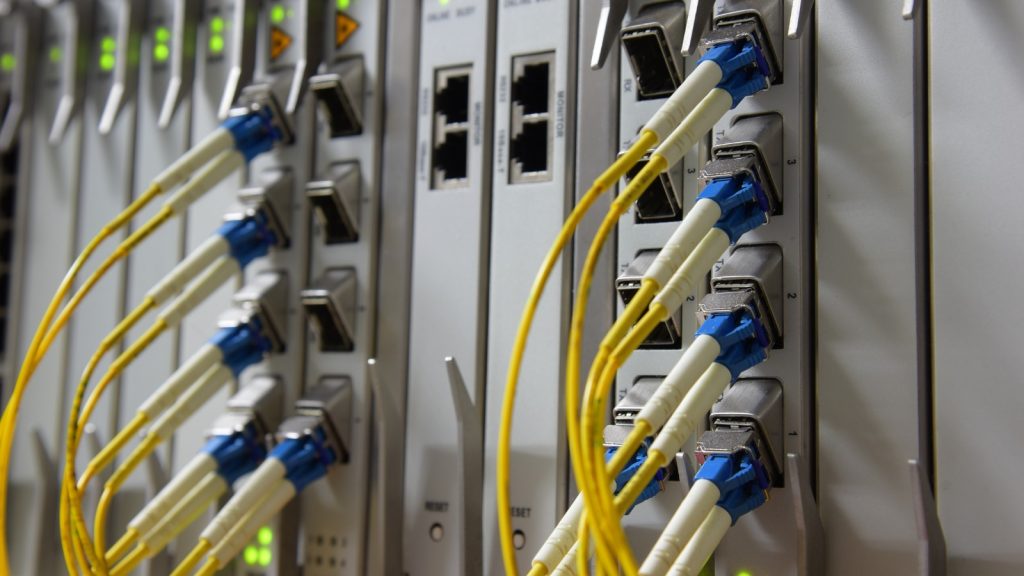

Đối với cáp quang Duplex, chúng thường được sử dụng trong các bộ thu phát quang tiêu chuẩn, chẳng hạn như SFP, 10G SFP+, 40G QSFP+ và 100G QSFP 28 (chỉ có thể sử dụng cáp quang duplex LC cho khoảng cách xa, chẳng hạn như 40G-LR4 và 100G-LR4). Khi khoảng cách giữa hai thiết bị quá dài, sợi quang duplex cũng được sử dụng làm bộ kết nối liên thông hoặc đầu nối chéo giữa các bộ thu phát quang và hộp phối quang MPO/MTP.
