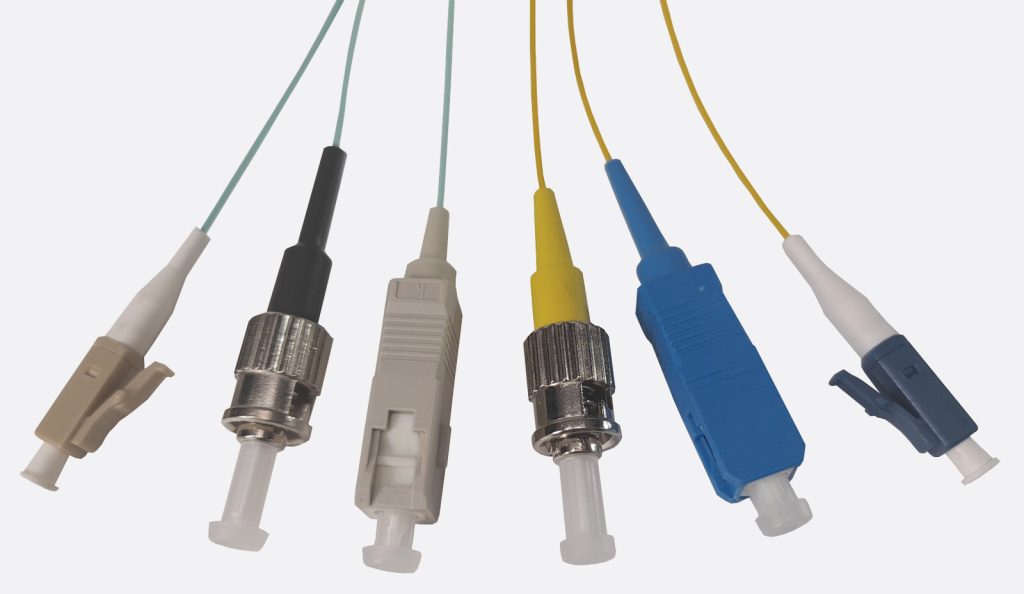

Dây cáp quang Fiber Pigtail, còn được gọi là dây cáp quang đuôi lợn, là một loại cáp quang có đầu nối được gắn sẵn ở một đầu, đầu đối diện không có đầu nối. Cáp quang đuôi lợn Fiber Pigtail được sử dụng rộng rãi trong việc thi công lắp đặt và kết nối mạng cáp quang. Hai đặc điểm chính của cáp đuôi lợn là khả năng cung cấp kết nối nhanh và tính linh hoạt cũng như khả năng mở rộng.
Contents
Dây cáp quang Fiber Pigtail, giải pháp thi công hàn nối cáp sợi quang nhanh
Dây cáp quang Fiber Pigtail thường được lắp sẵn đầu nối, giúp kết nối chúng với các thiết bị hoặc thành phần cáp quang khác dễ dàng và nhanh hơn. Điều này giúp đơn giản hóa quy trình lắp đặt và kết nối cáp quang, giảm thời gian lắp đặt và chi phí nhân công.
Nếu không có dây hàn quang Fiber Pigtail, các kết nối tại chỗ truyền thống yêu cầu người vận hành phải tước, làm sạch, cắt chính xác và kết nối cáp quang, có thể tốn nhiều thời gian hơn. Ngược lại, sử dụng cáp quang Fiber Pigtail được đấu nối sẵn chỉ mất một thời gian ngắn. Nó giúp kỹ thuật viên cáp quang thi công hàn nối cáp quang nhanh, đặc biệt là cho các mạng cáp quang lớn trong toàn bộ tòa nhà văn phòng.
Tính linh hoạt tuyệt vời
Cáp quang Fiber Pigtail cung cấp các tùy chọn tùy chỉnh về chiều dài, loại đầu nối, số lượng sợi và lớp vỏ để đáp ứng các yêu cầu lắp đặt khác nhau. Tính linh hoạt này giúp dây cáp quang Fiber Pigtail dễ triển khai hơn trong các tình huống khác nhau, thể hiện tính linh hoạt và khả năng mở rộng của chúng.
Chẳng hạn khi thi công lắp đặt và kết nối mạng cáp quang trong một tòa nhà văn phòng lớn, nơi kết nối mạng cần được mở rộng từ phòng máy chủ, máy trạm, các thiết bị IT giữa các văn phòng ở các tầng khác nhau. Do khoảng cách và nhu cầu đi dây khác nhau giữa các tầng, các phương pháp đi cáp quang truyền thống có thể gặp phải các vấn đề như độ dài hoặc loại đầu nối không khớp. Trong những trường hợp như vậy, tính linh hoạt và khả năng tùy chỉnh của dây cáp quang Fiber Pigtail trở nên rất quan trọng.
Nhiều ứng dụng cho các thiết bị khác nhau
Sợi cáp quang Fiber Pigtail cho phép các chuyên gia mạng thiết lập kết nối với các thiết bị đầu cuối. Các công việc hàn nối lắp đặt này có thể được liên kết với các hộp phân phối cáp quang Fiber Patch Panel.
Sợi dây hàn nối cáp quang Fiber Pigtail rất có lợi cho việc thiết lập các kết nối cáp quang đáng tin cậy trong các hệ thống cáp có cấu trúc, chẳng hạn như trung tâm dữ liệu, CATV băng thông rộng (Truyền hình cáp) và FTTH (Sợi quang đến tận nhà). Ngoài ra, chúng đóng vai trò quan trọng trong việc hỗ trợ các dịch vụ thoại trong mạng SDH (Mạng truyền dẫn đồng bộ) và SONET (Mạng quang đồng bộ).
Cách hàn nối dây cáp quang Fiber Pigtail và kiểm tra kết nối?
- Chuẩn bị sợi: Bóc lớp phủ bảo vệ khỏi đầu Pigtail và cáp, để lộ sợi trần. Sử dụng dụng cụ tách sợi để loại bỏ lớp phủ cẩn thận, đảm bảo sợi.
- Làm sạch sợi: Làm sạch cả Pigtail và sợi cáp bằng khăn lau không xơ và dung dịch vệ sinh phù hợp. Bước này rất quan trọng để loại bỏ mọi chất gây ô nhiễm có thể ảnh hưởng đến chất lượng mối nối.
- Hàn nối: hãy căn chỉnh sợi quang Pigtail và sợi cáp quang đã chuẩn bị với nhau. Máy hàn cáp quang thường có các thanh dẫn căn chỉnh hoặc rãnh chữ V để hỗ trợ căn chỉnh sợi chính xác. Sau khi căn chỉnh, hãy để máy nối nhiệt tự động nối các sợi bằng nhiệt, tạo ra mối nối vĩnh viễn và ít tổn thất.
- Nối cơ học: Nếu sử dụng nối cơ học bằng đầu nối Fast Connector, hãy lắp dây cáp quang Fiber Pigtail và cáp quang đã chuẩn bị vào đầu nối nối. Cố định các sợi tại chỗ bằng dụng cụ chuyên dùng cho đầu nối cáp quang nhanh fast Connector.
- Kiểm tra mối nối: Sau khi hoàn tất mối nối, hãy sử dụng máy đo công suất sợi quang hoặc máy đo OTDR (Máy đo phản xạ miền thời gian quang) để đo mức suy hao mối nối và đảm bảo mức này nằm trong giới hạn cho phép. Bước này giúp xác minh chất lượng mối nối và khắc phục mọi sự cố nếu cần.
Xu hướng tương lai của dây cáp quang Fiber Pigtail
- Tốc độ truyền cao hơn: Với sự tiến bộ liên tục của công nghệ truyền thông quang học, sợi dây quang Fiber Pitail sẽ cần phải thích ứng với các yêu cầu về tốc độ truyền cao hơn, có thể cần hỗ trợ tốc độ truyền dữ liệu cao hơn như 400Gbps, 800Gbps hoặc thậm chí cao hơn nữa.
- Hình thức nhỏ hơn: Khi các thiết bị có kích thước nhỏ hơn và khả năng tích hợp được cải thiện, sợi dây quang Fiber Pigtail có thể phát triển theo hướng thiết kế nhỏ hơn và nhỏ gọn hơn. Điều này sẽ giúp tạo điều kiện thuận lợi cho việc sắp xếp và kết nối thiết bị sợi quang hiệu quả hơn trong không gian hạn chế.
- Các lĩnh vực ứng dụng mở rộng: Các lĩnh vực ứng dụng của sợi quang Fiber Pigtail có khả năng mở rộng sang nhiều ngành và lĩnh vực khác nhau. Với sự phát triển của Internet vạn vật (IoT), tự động hóa công nghiệp, thành phố thông minh và các lĩnh vực khác, nhu cầu về truyền thông sợi quang tốc độ cao và đáng tin cậy sẽ tiếp tục tăng. Do đó, pigtail sợi quang sẽ dần được áp dụng cho nhiều loại thiết bị và hệ thống hơn.
