Nối sợi quang là một quá trình quan trọng trong kỹ thuật truyền thông quang học, bao gồm việc nối hai hoặc nhiều sợi quang lại với nhau để tạo ra một kết nối liên tục. Nối sợi có thể cải thiện hiệu suất, độ tin cậy và hiệu quả của mạng cáp quang mạng trục đường dài và mạng FTTx, nhưng nó cũng đòi hỏi phải chú ý cẩn thận đến việc kiểm soát chất lượng.
Trong bài viết này, bạn có thể tham khảo cách đảm bảo chất lượng nối sợi bằng cách làm theo phương pháp hay nhất và tiêu chuẩn chung.
Contents
1. Tầm quan trọng của việc kiểm soát chất lượng mối nối sợi quang
Việc nối sợi chính xác và hiệu quả là điều tối quan trọng trong việc đảm bảo hiệu suất tối ưu của mạng cáp quang đường dài và mạng FTTx. Từ quan điểm kỹ thuật, việc ghép nối đóng vai trò then chốt trong việc giảm mất tín hiệu, duy trì độ phản xạ thấp và tăng cường khả năng kết nối tổng thể.
Ngoài ra, việc kiểm soát chất lượng trong nối sợi quang giúp giảm thiểu thời gian ngừng hoạt động tiềm ẩn, sửa chữa tốn kém và sự không hài lòng của khách hàng. Bằng cách kiểm soát chất lượng mối nối sợi quang nói riêng, hệ thống mạng cáp quang nói chung, kỹ thuật viên có thể đảm bảo độ tin cậy lâu dài, dịch vụ chất lượng cao và sự hài lòng của khách hàng.
2. Chọn phương pháp nối sợi quang phù hợp với mục đích
Có hai phương pháp nối sợi cáp quang chính: nối bằng máy hàn cáp quang và nối cơ khí.
- Mối nối bằng máy hàn cáp quang sử dụng nhiệt để làm tan chảy và kết hợp các đầu của sợi cáp quang, tạo ra một liên kết bền chặt và lâu dài. Mối nối bằng máy hàn cáp quang thường mang lại chất lượng cao hơn, tổn thất thấp hơn và độ bền tốt hơn so với nối cơ học, nhưng nó cũng đòi hỏi nhiều kỹ năng, thiết bị và thời gian hơn
- Nối cơ học sử dụng một thiết bị đặc biệt để căn chỉnh và giữ các sợi lại với nhau bằng đầu nối cáp quang nhanh (Fast Connector). Mối nối cơ học đơn giản hơn, nhanh hơn và rẻ hơn nhưng có thể có tổn hao cao hơn, độ bền thấp hơn và nhạy cảm hơn với các yếu tố môi trường
Tùy thuộc vào yêu cầu dự án, ngân sách và nguồn lực, bạn nên chọn phương pháp nối phù hợp với nhu cầu và mục tiêu của mình.
3. Chuẩn bị sợi cáp quang đúng cách trước khi nối

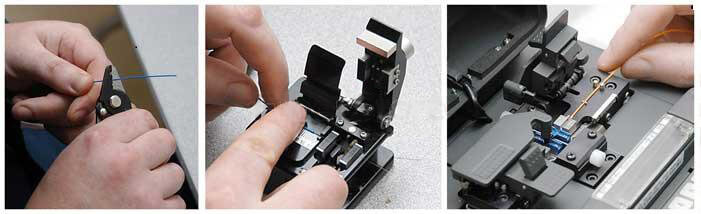

Trước khi nối sợi cáp quang, bạn cần chuẩn bị các sợi bằng cách tước, làm sạch và tách chúng.
- Tước là quá trình loại bỏ lớp phủ bảo vệ khỏi sợi, để lộ phần lõi sợi trần.
- Làm sạch là quá trình loại bỏ bụi bẩn hoặc dầu mỡ khỏi bề mặt sợi bằng cách sử dụng giấy lau và dung môi thích hợp.
- Cắt là quá trình cắt đầu sợi và chiều dài chính xác bằng cách sử dụng một dao cắt sợi quang chính xác.
Các bước này rất cần thiết để đảm bảo rằng các sợi đã sẵn sàng để nối và không có khuyết tật, tạp chất hoặc bất thường nào có thể ảnh hưởng đến chất lượng của mối nối.
4. Căn chỉnh sợi quang chính xác
Bước tiếp theo là căn chỉnh các sợi một cách chính xác nhất có thể để ánh sáng có thể truyền qua chúng với mức độ suy giảm hoặc phản xạ tối thiểu. Tùy thuộc vào phương pháp nối và thiết bị được sử dụng, bạn có thể cần điều chỉnh vị trí, góc hoặc độ lệch của sợi bằng tay hoặc tự động.
- Để ghép nối bằng máy hàn, bạn nên sử dụng máy hàn chất lượng cao tự động, có camera độ phân giải cao, có thể phát hiện và sửa bất kỳ sai lệch nào.
- Đối với nối cơ học, bạn nên sử dụng công cụ thi công có rãnh chính xác hoặc rãnh chữ V, có thể giữ các sợi đúng vị trí và lò xo hoặc kẹp có thể tạo áp suất phù hợp.
Sự liên kết của các sợi rất quan trọng đối với chất lượng của mối nối vì nó quyết định độ suy hao, độ phản xạ và độ bền của mối nối.
5. Kiểm tra chất lượng mối nối sợi quang
Sau khi nối, bạn nên kiểm tra hiệu suất của mối nối bằng cách đo độ suy hao, độ phản xạ và độ bền của mối nối.
- Tổn thất hay suy hao là lượng ánh sáng bị suy giảm hoặc giảm đi khi truyền qua mối nối.
- Độ phản xạ là lượng ánh sáng bị phản xạ hoặc dội ngược lại từ mối nối.
- Độ bền là lượng lực mà mối nối có thể chịu được mà không bị gãy hoặc hư hỏng.
Bạn có thể sử dụng nhiều công cụ và phương pháp khác nhau để kiểm tra các thông số này, chẳng hạn như bộ máy đo thu phát công suất quang, máy đo phản xạ miền thời gian quang học (OTDR).
Bạn nên so sánh kết quả kiểm tra với các giá trị mong đợi hoặc chấp nhận được và kiểm tra xem có bất kỳ điểm bất thường hoặc lỗi nào không. Kiểm tra hiệu suất mối nối là rất quan trọng để xác minh chất lượng của mối nối cũng như để khắc phục sự cố và ghi lại quá trình nối.
6. Tài liệu và ghi nhãn
Duy trì tài liệu thích hợp về quy trình nối, bao gồm các đặc tính của sợi, hồ sơ mất mối nối và mọi bước khắc phục sự cố đã thực hiện. Dán nhãn tất cả các sợi được nối một cách thích hợp để tạo điều kiện thuận lợi cho việc bảo trì và khắc phục sự cố trong tương lai.
Bằng cách thực hiện các bước quan trọng này để kiểm soát chất lượng trong nối cáp quang, các nhà mạng, nhà thầu và các kỹ thuật viên có thể đảm bảo hiệu suất kết nối tối ưu, cuối cùng mang lại sự hài lòng của khách hàng. Với nhu cầu kết nối băng thông rộng tốc độ cao ngày càng tăng, việc đầu tư vào các biện pháp kiểm soát chất lượng là điều không thể thiếu để triển khai cáp quang thành công, đặc biệt trong kỷ nguyên FTTH.
