Khay hàn cáp quang là một phụ kiện thiết yếu trong việc thao tác và sắp xếp các sợi cáp quang bên trong cấu trúc mạng. Do nhu cầu về tốc độ dữ liệu cao hơn và truyền thông hiệu quả ngày càng tăng cao, việc sử dụng cáp quang đã trở nên phổ biến. Khi cân nhắc mua khay hàn cáp quang cho công việc thi công hàn nối cáp quang, các kỹ thuật viên cần lưu ý điều gì để lựa chọn đúng loại khay hàn quang cần thiết, nâng cao độ tin cậy của mạng cáp quang? Đồng thời cũng nắm rõ cách sử dụng và cách lắp đặt cũng như bảo trì chúng đúng cách.
Contents

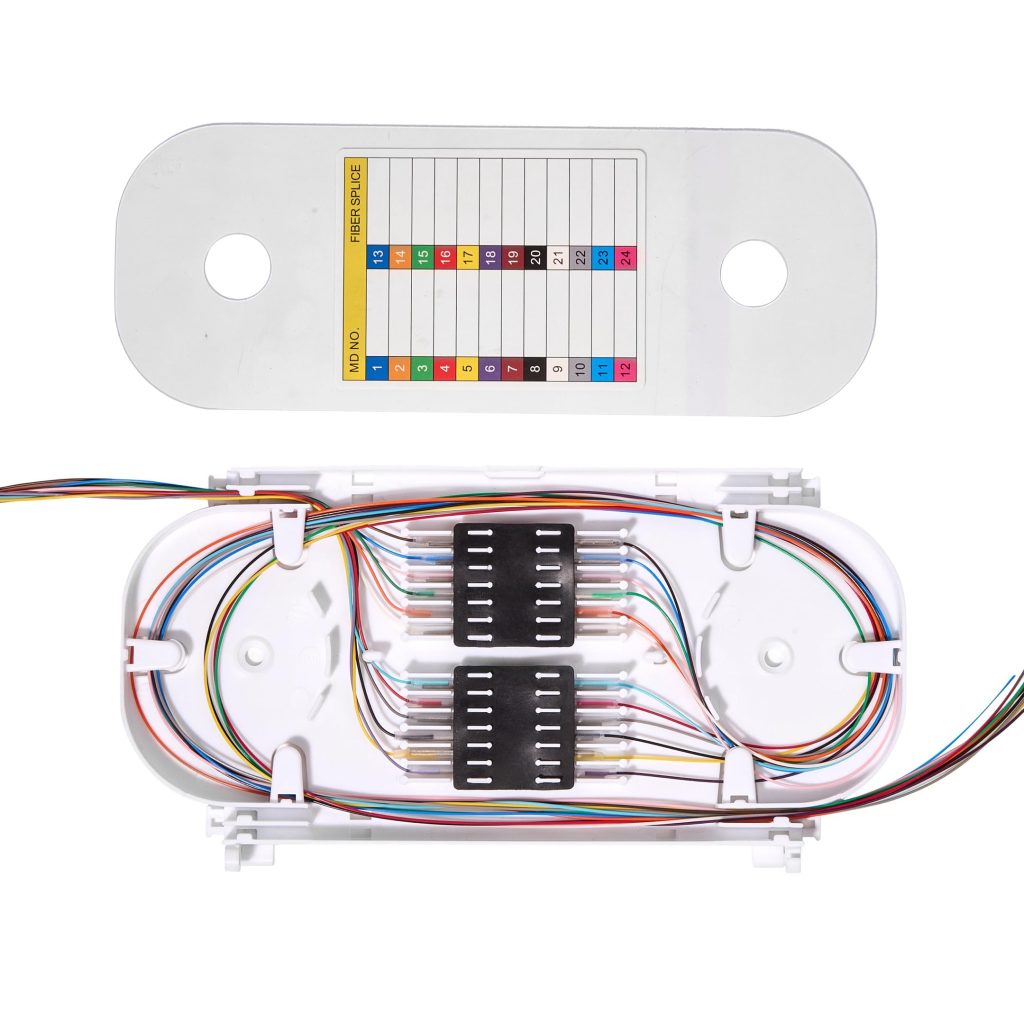

Khay hàn cáp quang là gì?
Khay hàn cáp quang là một thành phần lưu trữ được thiết kế đặc biệt để lưu trữ và sắp xếp các sợi quang đã được hàn nối. Nhiệm vụ của khay hàn quang là chứa các mối nối và bảo vệ các mối nối khỏi các yếu tố môi trường và ứng suất cơ học để nâng cao hiệu quả của mạng cáp quang. Mỗi khay nối bao gồm một hoặc nhiều khe chứa các mối nối hàn, dù bằng hàn cơ học hay bằng máy hàn cáp quang. Khay chứa các mối hàn quang này sẽ bảo vệ các sợi quang không bị cong và giảm đáng kể khả năng bị mất hoặc sập mạng. Do đó, chúng rất quan trọng trong việc bảo vệ các đầu nối cáp quang, tránh cho các mối hàn hoặc cáp bị gãy.
Tìm hiểu về quy trình nối cáp quang
Nối cáp quang là quá trình kết nối một hoặc nhiều sợi quang để đảm bảo sợi cáp quang được liền mạch từ đầu này đến đầu kia. Trong hệ thống truyền thông quang học, quá trình này chủ yếu được thực hiện theo hai cách: hàn bằng máy hàn quang và ghép nối cơ học bằng đầu nối quang nhanh.
- Trong trường hợp hàn bằng máy hàn quang, các sợi quang được căn chỉnh chính xác và sau đó được nối lại với nhau bằng hồ quang điện, dẫn đến tổn hao đáng kể nhưng kết nối liền mạch hơn.
- Trường hợp ghép nối cơ học bằng đầu fast connector sẽ sử dụng một thiết bị cố định được căn chỉnh với gel chỉ số phù hợp thay vì làm tan chảy các sợi quang để nối chúng lại với nhau. Phương pháp này đòi hỏi độ chính xác và độ sạch cao nếu mục tiêu là đạt được mức suy hao tối thiểu và kém bền vững, các mối nối cơ học dễ bị tăng suy hao theo thời gian.
Các thành phần của khay hàn sợi quang
Khay hàn sợi quang chủ yếu bao gồm các thành phần cho phép quản lý và bảo vệ đúng cách các sợi quang đã được nối. Các thành phần này bao gồm:
- Giá đỡ mối nối: Chúng cố định và sắp xếp các sợi quang đã được nối bên trong khay. Tùy thuộc vào thiết kế, chúng có thể được cấu hình để nối bằng phương pháp nung chảy hoặc cơ học, do đó có các khe để chứa các sợi quang được nối dày đặc hơn.
- Dây buộc cáp: Các loại cáp này giúp cố định các sợi quang đến và đi để loại bỏ dao động, độ cao và các tác động khác lên mối nối.
- Sợi quang: Đây là phần bổ sung chiều dài cần thiết để điều chỉnh độ chùng của sợi, giảm bớt độ căng và áp lực do di chuyển hoặc bảo trì không cần thiết, có thể gây ra hiện tượng uốn cong quá mức trên sợi, làm giảm hiệu suất của sợi.
- Nắp đậy: Cuối cùng là nắp đậy giúp che phủ khay nối và giảm thiểu những nguy hiểm tác động đến các mối nối và thành phần bên trong.
Khya bảo vệ mối hàn giúp cải thiện quản lý kết nối giữa các sợi quang, cũng như tính ổn định, hiệu suất và bảo vệ chúng trong mạng lưới.
Các loại khay hàn cáp quang
Khay hàn cáp quang có thể được phân loại thành nhiều loại khác nhau tùy theo cấu trúc, mục đích sử dụng và dung lượng. Dưới đây là các loại chính:
- Khay nối tiêu chuẩn: Được thiết kế cho nhiều chức năng khác nhau và có nhiều kích cỡ khác nhau, phù hợp với số lượng kết nối cáp quang. Khay nối linh hoạt và đôi khi được triển khai trong các mạng dịch vụ doanh nghiệp khác.
- Khay nối hàng loạt: Khay có thể xử lý nhiều mối nối cáp quang trong khi vẫn đảm bảo bán kính uốn cong tối thiểu. Khay được thiết kế cho mật độ cao, nơi không gian hạn chế và cho các mối nối cáp quang số lượng lớn.
- Khay nối cáp quang đơn: Khay nối cáp quang đơn được thiết kế để tổ chức một mối nối. Khay này được ưa chuộng trong các hệ thống cần quản lý cáp quang cẩn thận.
- Khay nối ruy băng: Loại khay này được sử dụng cho các sợi quang được nối thành ruy băng, một sự kết hợp của nhiều mối nối của nhiều sợi quang đơn tùy theo yêu cầu. Khay này giúp dễ dàng quản lý các bó cáp ruy băng cao và giảm số lượng quy trình mà kỹ thuật viên phải thực hiện khi lắp đặt các cụm cáp ruy băng.
Cách lắp đặt khay hàn cáp quang
Chuẩn bị và dụng cụ cần thiết cho lắp đặt khay hàn cáp quang
Trước khi bắt đầu lắp đặt cáp quang vào khay hàn cáp quang, hãy chuẩn bị tất cả các dụng cụ cần thiết và khu vực làm việc để quá trình diễn ra suôn sẻ. Các dụng cụ thiết yếu nhất cần có là kìm tuốt sợi quang, kìm cắt, máy hàn nhiệt và ống co nhiệt.
Để vệ sinh các đầu sợi quang, cần bảo dưỡng định kỳ bằng bộ dụng cụ vệ sinh sợi quang, bao gồm khăn lau cồn và vải không xơ, để tránh mất tín hiệu. Bạn cũng nên mang theo kính bảo hộ và đảm bảo khu vực làm việc được chiếu sáng đầy đủ để làm việc an toàn và chính xác trong quá trình nối. Ngoài ra, việc này cũng giúp chuẩn bị sẵn vật liệu dán nhãn và tấm chắn khay phù hợp, giúp cố định và sắp xếp việc lắp đặt, đồng thời đảm bảo tính toàn vẹn của các sợi quang. Thực hiện các bước chuẩn bị này, cùng với các dụng cụ phù hợp, có thể giúp việc lắp đặt cáp quang được thực hiện gọn gàng và nhanh chóng.
Lắp đặt cáp quang vào khay hàn cáp quang
- Lắp đặt cáp: Sử dụng kìm tuốt sợi quang phù hợp để loại bỏ lớp vỏ ngoài của cáp quang. Kiểm tra xem có đủ sợi bên trong còn nguyên vẹn mà không bị hư hại hay không.
- Tháo ống đệm: Để tiếp cận từng sợi, hãy cắt ống đệm, nhưng hãy cẩn thận để không gây ra hiện tượng uốn cong hoặc đứt sợi.
- Vệ sinh và cắt sợi: Sử dụng bộ dụng cụ vệ sinh sợi quang để làm sạch bụi bẩn trên từng sợi, và sau khi hoàn tất, tôi sẽ sử dụng dao cắt chính xác để cắt sợi quang ở bề mặt đầu sợi theo góc vuông, bề mặt đầu sợi quang này rất cần thiết cho việc hàn nối hiệu quả.
- Nối sợi: Gắn từng sợi quang vào máy hàn, cố định chặt chẽ và thực hiện hàn nối. Sau đó, kiểm tra xem giao diện của máy có hình ảnh rõ nét về mối nối với tổn thất mối nối tối thiểu hay không.
- Bảo vệ mối nối: Sau khi hàn nối, gia nhiệt ống bảo vệ mối hàn để bảo vệ mối hàn cáp quang.
- Lắp đặt vào khay hàn: các sợi quang đã được hàn nối gắn vào khay hàn, gia cố mối hàn theo đúng vị trí để bảo vệ tốt mối hàn.
- Đóng nắp khay nối: Mỗi sợi quang phải được dán nhãn theo tiêu chuẩn bắt buộc của tài liệu mạng. Đóng nắp khay hàn và đặt vào bên trong nắp hoặc tấm chắn, đảm bảo nắp được cố định chắc chắn.
Việc lắp đặt cáp quang đúng kỹ thuật trong khay hàn sẽ giúp cáp hoạt động hiệu quả và duy trì nguyên vẹn theo thời gian như một phần của hệ thống mạng.
Những sai lầm thường gặp cần tránh trong quá trình lắp đặt khay hàn cáp quang
Trước hết, cáp quang cần được hàn nối đúng kỹ thuật và đặt vào vị trí của khay hàn cẩn thận để tránh hư hỏng. Hơn nữa, không nên uốn cáp vượt quá bán kính uốn đã định trước vì điều này sẽ dẫn đến suy hao và mất tín hiệu.
Sai lầm thứ hai thường gặp là không vệ sinh đầu nối cáp quang đúng cách, dẫn đến tích tụ bụi bẩn gây cản trở hoặc lỗi truyền dẫn. Việc vệ sinh phải nên thực hiện để đảm bảo cáp quang liền mạch truyền tín hiệu.
Cuối cùng, trong quá trình hàn nối bằng phương pháp nhiệt hạch, việc hàn không đúng kỹ thuật có thể dẫn đến suy hao đáng kể. Do đó, các đầu sợi quang phải được căn chỉnh chính xác với máy hàn trong quá trình hàn để đảm bảo mối nối có suy hao thấp.
Lợi ích khi sử dụng khay hàn sợi quang
Bảo vệ cáp sợi quang
Việc thực hiện mọi biện pháp phòng ngừa cần thiết để bảo vệ các sợi quang mỏng manh là rất cần thiết. Khay chứa mối hàn cáp quang đóng vai trò thiết yếu trong việc bảo vệ này, vì chúng cung cấp độ cứng, giảm thiểu chuyển động vật lý và tiếp xúc.
Hơn nữa, khay hàn quang hỗ trợ duy trì các đoạn uốn cong mà cáp quang cần để có thể truyền tín hiệu chính xác và không bị suy giảm. Khay hàn quang cũng kẹp chặt các sợi quang lại với nhau một cách có cấu trúc, giúp giảm thiểu khả năng trượt và trầy xước trong quá trình lắp đặt hoặc bảo trì, vốn có thể gây ra lỗi trong quá trình vận chuyển. Nhìn chung, khay nối giúp giảm suy hao tín hiệu mạng và nâng cao hiệu suất của hệ thống cáp quang.
Cải thiện độ tin cậy của mạng
Khay hàn cáp quang góp phần cải thiện và duy trì độ bền tổng thể của mạng. Chúng lưu trữ, quản lý và sắp xếp các sợi quang một cách hợp lý để giảm thiểu mọi rủi ro hư hỏng cáp hoặc mất tín hiệu. Khay hàn cáp quang ngăn ngừa sự suy giảm tín hiệu và giảm chất lượng bằng cách bảo vệ các mối nối hàn và duy trì bán kính uốn cong tối thiểu cần thiết. Hơn nữa, khay nối cáp quang giúp dễ dàng tiếp cận các quy trình bảo trì và hiệu chỉnh, giúp xác định và xử lý nhanh chóng mọi rủi ro tiềm ẩn. Sử dụng khay nối cáp quang mang lại kết cấu hệ thống mạng chắc chắn và đáng tin cậy hơn, có khả năng hoạt động ở tốc độ cao với ít gián đoạn nhất.
Hiệu quả chi phí của khay cáp quang
Mạng cáp quang dễ tiếp cận hơn và chi phí lắp đặt thấp hơn khi sử dụng khay cáp quang. Trái ngược với các hệ thống quản lý cáp truyền thống, thời gian và nhân công cần thiết để lắp đặt khay cáp quang thấp hơn đáng kể, giúp tiết kiệm chi phí tổng thể.
Việc tăng hiệu quả đạt được nhờ khả năng tiếp cận cáp dễ dàng hơn cho việc mở rộng và nâng cấp trong tương lai, do đó giảm chi phí bảo trì về lâu dài. Hơn nữa, những khay hàn sợi quang này cũng cải thiện hiệu quả vận hành của mạng bằng cách bảo vệ cáp, loại bỏ thời gian ngừng hoạt động tốn kém của mạng.
Việc sử dụng khay cáp quang cho cơ sở hạ tầng mạng cáp quang không chỉ nâng cao hiệu quả sử dụng tài nguyên mà còn cải thiện giá trị đồng tiền bằng cách cải thiện độ bền và hiệu quả của các thành phần.
Cách chọn khay hàn cáp quang
Các yếu tố cần cân nhắc khi lựa chọn khay hàn cáp quang
- Kích thước và dung lượng khay: Trước tiên, hãy quyết định số lượng mối nối cần thiết và sau đó chọn khay không quá tải. Khay nối tiêu chuẩn thường chỉ chứa mối nối từ 12FO hoặc 24FO đến 48FO. Hãy cân nhắc sử dụng khay dạng mô-đun cho các triển khai mở rộng, cho phép kéo dài khi cần thiết.
- Khả năng tương thích với loại cáp: Cần kiểm tra xem khay có phù hợp hay không, tức là tương thích với cáp quang đang sử dụng. Trong trường hợp này, có thể sử dụng cáp đơn mode hoặc đa mode mà không ảnh hưởng đến chất lượng tín hiệu. Kiểm tra lại xem có bất kỳ vấn đề tương thích nào với dây dẫn có đường kính khác nhau và cáp có đầu nối hay không.
- Vật liệu và độ bền: Khay nối nên được làm từ vật liệu chắc chắn như nhựa ABS hoặc nhôm, đảm bảo chống chịu được các va đập từ môi trường và cơ học. Điều này mang lại độ bền, đặc biệt nếu lắp đặt trong điều kiện thời tiết khắc nghiệt hoặc khu vực có lưu lượng giao thông cao.
- Dễ dàng tiếp cận và bảo trì: Cuối cùng nhưng không kém phần quan trọng, hãy tìm những khay dễ dàng cho kỹ thuật viên tiếp cận. Nắp có bản lề hoặc nắp có thể tháo rời sẽ giúp bảo trì, khắc phục sự cố và giảm thiểu thời gian ngừng hoạt động của việc sửa chữa.
- Quản lý nhiệt: Hãy cân nhắc các khay có chức năng quản lý nhiệt đầy đủ để ngăn ngừa hiện tượng quá nhiệt, điều này có thể rất quan trọng trong điều kiện thông gió hạn chế. Các khay chuyên dụng cũng được thiết kế để tản nhiệt, đảm bảo điều kiện hoạt động của sợi quang nằm trong phạm vi yêu cầu.
- Tuân thủ tiêu chuẩn: Điều quan trọng nữa là phải đảm bảo khay nối được thiết kế và sản xuất theo một số tiêu chuẩn và yêu cầu chất lượng, chẳng hạn như ISO và ANSI/TIA, để đảm bảo khay có thể hoạt động hiệu quả và đáng tin cậy với các phụ kiện khác.
So sánh các lựa chọn khay hàn cáp quang phổ thông loại 12FO (12 sợi quang) và 24FO (24 sợi quang)
Tùy thuộc vào không gian có sẵn, kỹ thuật viên sẽ phải lựa chọn giữa 12FO và 24FO.
Nếu cân nhắc cấu hình 12FO, có thể sử dụng các khay nhỏ hơn, hỗ trợ yêu cầu diện tích tối thiểu. Cách sắp xếp này giúp tiết kiệm không gian nếu việc sắp xếp tập trung nhiều hơn vào việc bảo vệ mối nối và duy trì các kết nối quang được quản lý.
Đối với trường hợp 24 sợi quang, khay hoặc vỏ bọc sẽ phải lớn hơn đáng kể để kết nối các sợi quang bổ sung một cách hiệu quả. Nhìn chung, chúng có kích thước tổng thể lớn hơn và sẽ cung cấp một số tùy chọn mô-đun trong trường hợp cần không gian lớn hơn. Chúng cũng có thể bao gồm các hệ thống tổ chức tinh vi hơn bên cạnh các hệ thống ban đầu, giúp loại bỏ sự nhầm lẫn và rối, cả hai đều quan trọng cho mục đích mạng và xử lý sự cố.
Hơn nữa, cả khay và hệ thống của chúng phải đủ chắc chắn để chịu được các điều kiện khắc nghiệt của môi trường. Thời tiết đóng một vai trò quan trọng, và để giúp ngăn ngừa các điều kiện bên ngoài, lớp lót và chốt trung bình giúp che phủ các sợi quang. Tóm lại, việc sử dụng loại khay hàn 12FO hay khay hàn 24FO tùy theo yêu cầu của dự án, tùy thuộc vào vị trí lắp đặt sợi quang.
Khay điều chỉnh tùy chỉnh cho các ứng dụng cụ thể
Để cấu hình khay hàn, cần xem xét loại sợi quang, cấu hình mạng và khả năng tăng dung lượng trong tương lai. Việc lựa chọn khay dạng module bắt đầu bằng việc xác định hoặc tính toán số lượng sợi quang. Điều này giải quyết vấn đề sử dụng không gian và quản lý thích hợp.
Hơn nữa, kiểu mô-đun rất quan trọng đối với công việc tổ chức, lưu trữ và bảo trì hiệu quả. Việc tích hợp các cạnh này sẽ cho phép mạng sẵn sàng cho những thay đổi công nghệ trong tương lai, đồng thời thực hiện các tác vụ một cách đáng tin cậy.
Bảo trì khay hàn cáp quang
Kiểm tra và vệ sinh khay hàn sợi quang định kỳ
Việc kiểm tra và bảo trì định kỳ khay hàn cáp quang là cần thiết để đảm bảo hoạt động và bảo vệ mạng cáp quang trong suốt vòng đời sử dụng. Quy trình này thường bao gồm việc kiểm tra khay và từng bộ phận của nó để phát hiện bất kỳ dấu hiệu hư hỏng nào và đảm bảo không có cáp hoặc sợi quang nào bị lỏng lẻo và không được sắp xếp gọn gàng.
Quy trình bảo trì định kỳ cũng bao gồm việc lau bụi bẩn và làm sạch hơi ẩm bằng thiết bị phù hợp như khăn lau không xơ hoặc dung dịch được ủy quyền giúp ngăn ngừa ô nhiễm. Hơn nữa, các bộ phận quan trọng như đầu nối phải được kiểm tra để đảm bảo chúng không bị trầy xước hoặc hư hỏng khác và có khả năng truyền tín hiệu đầy đủ. Các hoạt động bảo trì này có thể ngăn ngừa các tình huống bất thường dẫn đến mất thời gian và nâng cao khả năng ứng dụng của cấu trúc mạng bằng cách đảm bảo các bộ phận nối luôn trong tình trạng tốt.
Xử lý và lắp đặt hệ thống khay hàn cáp quang đúng cách
Hiệu quả và độ bền của hệ thống khay hàn cáp quang phụ thuộc vào cách chúng được xử lý và lưu trữ đúng cách. Hơn nữa, trong quá trình xử lý khay nối, cần đảm bảo môi trường xung quanh luôn khô ráo và có đầy đủ các công cụ thi công hàn nối cáp quang. Khay hàn quang phải được di chuyển và bảo quản trong hộp bảo vệ để tránh va đập vật lý hoặc các chất gây ô nhiễm môi trường khác.
Khắc phục sự cố thường gặp với khay hàn cáp quang
Khi chẩn đoán sự cố của khay hàn cáp quang, cần chú ý đến từng chi tiết, đến mức phân tích quan trọng để giải quyết vấn đề.
Bước đầu tiên là kiểm tra trực quan các sợi quang và phát hiện bất kỳ hư hỏng nào có khả năng gây mất tín hiệu. Thực hiện kiểm tra OTDR để xác định chính xác vị trí đứt hoặc lỗi trên sợi quang. Kiểm tra này cho thấy các điểm đặc trưng trên sợi quang có độ suy giảm cao, từ đó có thể thực hiện hành động khắc phục.
Hơn nữa, cần cung cấp các biện pháp phù hợp để đảm bảo tất cả các đầu nối và bộ chuyển đổi đều sạch sẽ và được lắp đặt chặt chẽ, vì bụi bẩn và kết nối lỏng lẻo góp phần đáng kể vào việc tăng suy hao trong các hệ thống cáp quang và cáp đồng hiệu suất cao.
Cuối cùng, tất cả các thiết bị đều phải tuân thủ các tiêu chuẩn vì việc sử dụng các linh kiện kém chất lượng thường là mối đe dọa làm giảm hiệu suất.
