Cách chọn bộ thu phát quang module SFP

Khi ngày càng nhiều mạng cáp quang phụ thuộc vào kết nối tốc độ cao và đáng tin cậy, việc hiểu rõ các thành phần hỗ trợ như module quang SFP trở nên vô cùng cần thiết. Các mô-đun sợi quang SFP nhỏ gọn là giải pháp tuyệt với cho kết nối giữa Switch SFP và các thiết bị quang như Media Converter khe cắm SFP để mở rộng. Bài viết này cung cấp thông tin tham khảo cho kỹ thuật viên về chức năng của các mô-đun SFP và các khía cạnh kỹ thuật ảnh hưởng tới hiệu suất của chúng trong cấu trúc mạng.

Module cáp quang SFP là gì?

Mô-đun quangSFP là thiết bị mạng cần thiết cho phép truyền dữ liệu qua mạng cáp quang với tốc độ cao. Module quang SFP (Small Form-factor Pluggable) có thiết kế nhỏ, nhẹ và dễ lắp đặt, được gắn trên các thiết bị mạng như Switch SFP, Media Converter khe cắm SFP tương thích. Các thiết bị quang SFP này hoạt động bằng cách tiếp nhận tín hiệu điện từ thiết bị và chuyển đổi chúng thành tín hiệu ánh sáng để truyền qua cáp quang và ngược lại. Chúng cho phép truyền thông hiệu quả cả đường ngắn và đường dài bằng cách sử dụng các bước sóng và giao thức truyền dẫn khác nhau, giúp triển khai các cấu hình như LAN và WAN. Mô-đun SFP mang lại giá trị cho cấu hình, khả năng mở rộng và hiệu suất của mạng, khiến chúng trở thành thành phần quan trọng trong kiến ​​trúc mạng ngày nay.

Thông tin cơ bản về module quang SFP

Module quang SFP là thành phần thiết yếu trong mọi cơ sở hạ tầng mạng cáp quang, vì chúng đóng vai trò là giao diện cho phép kết nối giữa các bộ chuyển mạch hoặc bộ định tuyến với cáp quang được sử dụng để truyền dữ liệu. Mục đích chính của SFP là tiếp nhận tín hiệu điện do các thiết bị mạng tạo ra và chuyển đổi chúng thành tín hiệu quang phù hợp để truyền qua dây cáp quang. Chúng cũng nhận tín hiệu quang phản hồi và chuyển đổi chúng thành dạng điện. Tính mô-đun này mang lại sự linh hoạt trong quá trình lắp đặt và nâng cấp vì các mô-đun SFP được sản xuất để có thể hoán đổi nóng, nghĩa là chúng có thể được tháo ra hoặc lắp lại mà không cần tắt toàn bộ hệ thống trước. Các mô-đun này có thể đạt được nhiều phạm vi hoạt động ngắn và dài khác nhau – thông qua nhiều cấu hình và hỗ trợ tốc độ dữ liệu cao, mang đến nhiều lựa chọn trong các giải pháp mạng.

Vai trò của bộ thu phát quang SFP trong mạng cáp quang

Các bộ thu phát quang SFP module là thành phần quan trọng đối với mạng LAN cáp quang vì chúng cho phép truyền khối lượng dữ liệu lớn và cải thiện hiệu quả cũng như tốc độ mạng. Các thiết bị này chịu trách nhiệm giao tiếp giữa truyền tín hiệu điện và quang, điều này rất cần thiết nếu sử dụng cáp quang để truyền dữ liệu trên khoảng cách xa. Trong các hệ thống mạng cáp quang, các bộ thu phát SFP tạo điều kiện cho việc mở rộng kiến ​​trúc hệ thống một cách đơn giản và nhanh chóng bằng cách tích hợp các khối xây dựng mô-đun đáp ứng các nhu cầu mạng khác nhau và tăng dung lượng theo yêu cầu. Bộ thu phát quang SFP module mang lại tính linh hoạt và khả năng mở rộng của các giải pháp, hỗ trợ quản lý lưu lượng mạng một cách hợp lý với độ tin cậy cao hơn và hiệu quả truyền tải thông tin trên các mạng kỹ thuật số.

Cách chọn Module SFP sợi quang phù hợp với mạng

Cần cân nhắc một số yếu tố để lựa chọn đúng loại module SFP sợi quang cần sử dụng.

• Xác định thông lượng dự kiến ​​của mạng, chẳng hạn như 100Mbps hay 1000Mbps để chọn SFP có thông số kỹ thuật phù hợp.
• Sau đó, hãy xem xét khoảng cách mà thiết bị quang có thể cần truyền tải và chọn SFP có khoảng cách phù hợp với nhu cầu nội bộ của mạng, dù ngắn hay dài.
• Đánh giá loại đầu nối (LC hay SC, UPC hay APC) và khả năng tương thích với các mạng hiện có để dễ dàng tích hợp.
• Những yếu tố khác cần xem xét là phạm vi nhiệt độ, bao gồm cả điều kiện vận hành vật lý, để đảm bảo module hoạt động đáng tin cậy và ổn định trong môi trường cụ thể.

Việc đánh giá các tiêu chí này có thể nâng cao hiệu suất và tính linh hoạt cho giải pháp mạng cáp quang.

Lắp đặt module quang SFP

Hướng dẫn từng bước lắp đặt mô-đun SFP

• Chuẩn bị không gian làm việc: Để bảo vệ mô-đun SFP khỏi hư hỏng, hãy bắt đầu bằng cách sắp xếp các dụng cụ cần thiết, bao gồm dây đeo cổ tay chống tĩnh điện, và đặt chúng ở nơi làm việc sạch sẽ, không có tĩnh điện.
• Tắt nguồn thiết bị: Trước tiên, cần tắt thiết bị mạng để tránh hư hỏng, sau đó mới lắp đặt mô-đun SFP. Đảm bảo không có bộ phận nào của thiết bị vẫn đang hoạt động.

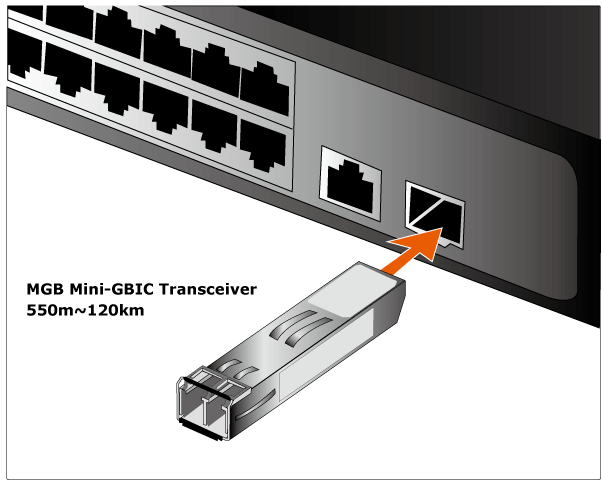

• Lắp mô-đun: Cẩn thận lấy mô-đun SFP ra khỏi bao bì. Kẹp chặt mô-đun bằng lớp lót đế, đặt mô-đun vào khe cắm được chỉ định. Thực hiện thao tác này theo hướng ngược lại. Ấn nhẹ để lắp cổng vào mô-đun và sau đó khóa chặt bằng một tiếng tách.
• Kết nối cáp quang: Chuẩn bị cáp quang phù hợp đáp ứng các yêu cầu của mô-đun. Cẩn thận đẩy đầu nối LC của cáp vào cổng của mô-đun SFP, và tiếng tách sẽ báo hiệu kết nối chính xác giữa cáp và mô-đun.
• Bật nguồn thiết bị: Khởi động thiết bị sau khi đã lắp đặt và kết nối đúng mô-đun và cáp. Trong khi thực hiện việc này, hãy đảm bảo mô-đun đang hoạt động bình thường. Kiểm tra đèn LED để xác nhận kết nối đã được thiết lập.
• Xác minh Kết nối: Trước tiên, hãy kiểm tra xem trạng thái thiết bị có thể được truy cập thông qua giao diện của nó hay không. Đảm bảo việc truyền dữ liệu ổn định và giải quyết bất kỳ sự cố truyền dữ liệu nào liên quan đến bộ thu phát cáp quang nếu cần.

Cấu hình cho Mạng

Cần tuân thủ các giao thức cấu hình phù hợp để đảm bảo mạng cáp quang hoạt động hiệu quả và an toàn. Hầu hết mọi trường hợp, module quang SFP hỗ trợ cắm và chạy.

Tuy nhiên quản trị viên có thể truy nhập vào giao diện web của Managed Switch để quản lý cài đặt hệ thống mạng. Phương pháp này cho phép quản trị viên quản lý và giám sát các thông tin về mạng và thông số của SFP như DDM, chẳng hạn như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.

Các phương pháp hay nhất để đảm bảo hiệu suất tối ưu cho hệ thống mạng có sử dụng module SFP cáp quang

• Giám sát và phân tích mạng: Thực hiện phân tích thường xuyên trạng thái mạng bằng các công cụ phân tích để đánh giá tình trạng của mạng và các thỏa thuận mức dịch vụ. Các công cụ này cho phép hiểu được động lực lưu lượng và những yếu tố có thể dẫn đến các hạn chế về hiệu suất, từ đó cho phép thực hiện các hành động kịp thời liên quan đến những thay đổi cần thiết đối với hiệu suất dịch vụ để tối ưu hóa nó.
• Cập nhật chương trình cơ sở (firmware) thường xuyên: Đảm bảo thường xuyên cập nhật tất cả các thiết bị và ứng dụng mạng lên phiên bản chương trình cơ sở mới nhất. Phương pháp này giúp tăng hiệu suất, đồng thời giải quyết các lỗ hổng bảo mật và tăng cường khả năng chống lại các cuộc tấn công bảo mật tiềm ẩn.
• Cân bằng tải và dự phòng: Áp dụng cân bằng tải để lưu lượng mạng được phân bổ đều giữa các máy chủ và thiết bị khả dụng. Hơn nữa, hãy cung cấp dự phòng bằng cách thiết lập các hệ thống dự phòng để giảm thiểu thời gian ngừng dịch vụ, đồng thời đảm bảo các dịch vụ vẫn hoạt động trong quá trình bảo trì định kỳ hoặc khi có sự cố.

Các tính năng chính của SFP tương thích với mạng cáp quang

Khả năng tương thích của SFP với các thiết bị mạng

Module quang SFP được thiết kế để đảm bảo khả năng tương thích với càng nhiều thiết bị mạng phổ thông càng tốt, nhằm cải thiện khả năng truyền tải mạng thông qua các liên kết cáp quang Gigabit. Nó có thể hoạt động thoải mái không chỉ với các thiết bị chuyển mạch Switch khe cắm SFP mà còn với các thiết bị chuyển đổi quang điện khe cắm SFP. Nó có thể truyền dữ liệu trên cáp quang đa chế độ (Multimode) ở khoảng cách 550 mét ở bước sóng 850nm hoặc cáp quang đơn chế độ (Singlemode) ở bước sóng 1310nm hoặc 1550nm từ 10km trở lên. Khả năng tương tác của nó còn mở rộng đến việc duy trì kết nối tốc độ cao, điều này rất quan trọng ở các khu vực có băng thông cao và độ trễ thấp, đặc biệt là với các bộ thu phát cáp quang.

Lợi ích của module SFP sợi cáp quang đa chế độ Multimode

Cáp quang đa chế độ có một số ưu điểm. Thứ nhất, nó thường rẻ hơn về đầu nối và quy trình lắp đặt, lý tưởng cho các ứng dụng tầm ngắn đến trung bình. Cáp quang đa chế độ rất hữu ích trong các trung tâm mạng dữ liệu và mạng LAN, nơi dữ liệu tốc độ cao và khối lượng lớn được truyền từ điểm này đến điểm khác. Nó cũng có thể kết hợp nhiều tín hiệu dữ liệu để tăng băng thông. Nhờ đường kính lõi lớn hơn, việc căn chỉnh sợi quang và thiết bị mạng trở nên đơn giản hơn, và do đó, việc đi dây mạng cũng ít phức tạp hơn. Điều này khiến cáp quang đa chế độ trở thành lựa chọn tốt nhất để cắt giảm chi phí mà vẫn đảm bảo mạng dữ liệu tốt so với cáp quang đơn chế độ.

Lợi ích của module SFP sợi cáp quang đơn chế độ Singlemode

Module quang SFP SMF mang lại những lợi thế trong mạng lưới nhờ khả năng truyền dữ liệu trên khoảng cách xa với suy hao tối thiểu. Sợi quang SMF có đường kính lõi nhỏ hơn cáp quang đa mode, chỉ cho phép một mode ánh sáng lan truyền, do đó giảm thiểu suy hao và tán sắc tín hiệu. Đặc tính này khiến cáp quang đơn mode rất phù hợp cho các ứng dụng viễn thông và trung tâm dữ liệu đòi hỏi băng thông cao trên khoảng cách xa, từ hàng trăm km trở lên.

Ngoài ra, cáp quang đơn mode có tiềm năng mở rộng trong tương lai nhờ đáp ứng các yêu cầu mạng ngày càng tăng về tốc độ dữ liệu cao, chẳng hạn như các hệ thống ghép kênh phân chia bước sóng mật độ cao (DWS). Những ưu điểm này của cáp quang đơn mode giúp SMF trở thành một trong những yếu tố thiết yếu cho việc triển khai cơ sở hạ tầng hiện nay, đảm bảo độ tin cậy và hiệu quả của mạng lưới, cũng như khả năng mở rộng băng thông mượt mà.

Đánh giá và trải nghiệm của khách hàng khi sử dụng module quang SFP phổ biến thương hiệu PLANET và HRUI

Nhiều đánh giá ghi nhận khả năng cung cấp kết nối tốc độ cao đáng tin cậy ngay cả trong một số môi trường vận hành mạng ngoài trời có điều kiện làm việc khắc nghiệt.

Về việc lắp đặt, nhiều khách hàng nhận xét rằng sản phẩm dễ dàng cài đặt và thiết lập, và việc bảo trì cũng không gặp khó khăn. Mặc dù hầu hết các đánh giá về thiết bị đều tích cực, tuy nhiên các SFP này cần kiểm tra thực tế với một số thương hiệu chuyên về thiết bị mạng như Cisco, Juniper, HP, Nokia, Acatel-Lucent để kiểm tra tính tương thích.

Tương lai của mạng cáp quang với khi sử dụng module quang SFP

Công nghệ cáp quang được áp dụng rộng rãi mang lại được thúc đẩy bởi việc sử dụng internet tốc độ cao và nhu cầu ngày càng tăng về các mạng có khả năng mở rộng cần thiết cho điện toán đám mây và Internet vạn vật (IoT). Bộ thu phát quang SFP module và bộ chuyển mạch khe cắm SFP cũng đồng thời phát triển với giải pháp tích hợp chặt chẽ hơn nhưng rẻ hơn và tốt hơn. Các giải pháp mạng dựa trên công nghệ cáp quang có khả năng giải quyết các yêu cầu về cấu hình và hiệu suất của doanh nghiệp bằng các thuật toán thế hệ mới, giúp cải thiện đáng kể trải nghiệm truyền thông tổng thể trên nhiều nền tảng khác nhau.

Cách xử lý các lỗi thường gặp khi lắp đặt module quang SFP

Xác định và giải quyết sự cố kết nối cáp quang

Các sự cố kết nối cáp quang thường gặp liên quan đến mô-đun SFP cáp quang được lắp đặt trên thiết bị mạng có thể được giải quyết bằng cách kiểm tra các kết nối vật lý chính xác, bao gồm tất cả các loại cáp.

Tiếp theo, điều cần thiết là kiểm tra khả năng tương thích của mô-đun với bộ thu phát và các thiết bị khác trong mạng. Cũng nên kiểm tra xem các bản nâng cấp firmware hiện có có phù hợp với thiết bị đang được đề cập hay không, vì các phiên bản cũ hơn có thể góp phần gây ra sự cố kết nối.

Ngoài ra, các công cụ chẩn đoán từ bảng điều khiển của một số thiết bị mạng có tính năng quản lý có thể chạy các bài kiểm tra và nhật ký liên quan đến việc sử dụng mạng.

Cuối cùng, hãy khắc phục sự cố bằng cách loại bỏ bất kỳ thành phần đáng ngờ nào và thay thế chúng bằng các thành phần hoạt động bình thường, bao gồm cả việc lắp đặt mô-đun SFP khác tương thích.

Khắc phục sự cố hiệu suất module quang SFP

Khi xử lý các sự cố hiệu suất của SFP (Small Form-factor Pluggable), điều cần thiết là phải tuân theo một số quy trình quan trọng.

Đầu tiên, hãy kiểm tra xem mô-đun quang SFP đã được lắp đúng vào cổng chưa và các giao diện kết nối của nó có sạch sẽ, không có bụi hoặc các hạt khác không. Ngoài các bước kiểm tra trên, một điều cần kiểm tra nữa là hệ thống cáp mạng có đúng chuẩn và tuân thủ các thông số kỹ thuật hợp lý như loại cáp và giới hạn khoảng cách cáp tối đa cho mô-đun đang sử dụng hay không.

Một số lỗi không tương thích giữa mô-đun SFP và bộ chuyển mạch cũng có thể ảnh hưởng đến hiệu suất, vì vậy việc kiểm tra xem tất cả thiết bị có phải là thiết bị mạng được hỗ trợ hay không.

Cuối cùng, hãy khởi động lại thiết bị để loại bỏ bất kỳ lỗi tạm thời nào và kiểm tra bảng điều khiển giao diện web trên các thiết bị mạng để thu thập các chỉ số hiệu suất theo thời gian thực, từ đó chỉ ra các vấn đề tiềm ẩn trong ngăn xếp mạng, giúp xác định và giải quyết vấn đề nhanh chóng.

Các yếu tố cần xem xét khi lựa chọn giải pháp Module quang SFP thay thế

Khi tìm mô-đun quang SFP thay thế từ các nhà cung cấp khác, một số vấn đề thiết yếu cần được giải quyết để nâng cao khả năng tích hợp mạng và hiệu suất sử dụng của chúng:

• Khả năng tương thích: Các mô-đun thay thế cần phải tích hợp vào mạng đã từng được sử dụng trên thị trường. Điều này xác nhận SFP này đã phù hợp với các tiêu chuẩn kỹ thuật hoặc các công ty phần cứng mạng khác và hoạt động đáng tin cậy.
• Thông số Hiệu suất: Hãy nghiên cứu kỹ lưỡng hiệu suất được công bố của sản phẩm, đặc biệt là kích thước, tốc độ dữ liệu, bước sóng và phạm vi phủ sóng, khi các yêu cầu cụ thể của ứng dụng được xác minh.
• Phân tích Chi phí-Lợi ích: Cũng cần phải thực hiện phân tích chi phí-lợi ích của giá bán của bên thứ ba so với giá bán của các module quang SFP OEM. Đánh giá lợi ích dự kiến ​​so với khả năng xảy ra hiệu suất kém hoặc không tương thích, và cố gắng tìm các nghiên cứu điển hình hoặc đánh giá cung cấp thông tin về kinh nghiệm thực tế liên quan đến hiệu suất trong thực tế.
• Độ tin cậy và Bảo hành: xem xét mức độ tin cậy của các mô-đun SFP của bên thứ ba dựa trên các chứng nhận thử nghiệm, thời gian trung bình và các điều kiện bảo hành sản phẩm. Thời gian bảo hành dài thường sản phẩm bền và sẽ hoạt động tốt.
• Hỗ trợ Kỹ thuật và Dịch vụ: Xác định tính khả dụng và chất lượng của hỗ trợ kỹ thuật do nhà cung cấp cung cấp. Cần có sự hỗ trợ đáng tin cậy, vì nó có thể rất quan trọng trong việc giải quyết các vấn đề liên quan đến tích hợp hoặc bất thường về hiệu suất.
• Khả năng mở rộng: Xem xét khả năng mở rộng của giải pháp đã nêu, điều này đảm bảo rằng sẽ không cần phải thay thế hoàn toàn các thành phần thu phát khi xem xét sự phát triển của mạng và sự phát triển của mô-đun.

Các yếu tố như vậy, được tăng cường với các số liệu định lượng và phản hồi của người dùng, có thể rất hữu ích trong việc xác định sự kết hợp hệ thống khi kết hợp các mô-đun quang SFP của bên thứ ba vào hệ thống mạng hiện có.
