Bộ chia quang PLC Splitter là một thiết bị được sử dụng để chia một hoặc hai chùm tia sáng thành nhiều chùm tia sáng đồng đều hoặc kết hợp nhiều chùm tia sáng thành một hoặc hai chùm tia sáng. Bộ chia quang PLC cung cấp giải pháp phân phối ánh sáng giá rẻ với độ ổn định và độ tin cậy cao. Bộ chia quang PLC có thể cung cấp tỷ lệ chia cao lên tới 1×64 hoặc 1×128. Đây là một thiết bị quang thụ động thường được sử dụng cho các mạng quang PON (EPON, GPON, BPON, FTTX, v.v.) để kết nối ODF (khung phân phối quang) và thiết bị đầu cuối và để phân nhánh tín hiệu quang.
Contents
Phân loại bộ chia quang PLC
Theo số lượng cổng vào/ra
Bộ chia sợi quang PLC có thể được phân loại theo chip chia PLC mà chúng sử dụng, nghĩa là có bộ chia PLC 1xN và 2xN, chẳng hạn như bộ chia 1×4, bộ chia 1×8, bộ chia 1×16, bộ chia 2×32, bộ chia PLC 2×64, v.v. Người dùng có thể chọn số lượng đầu vào và đầu ra khác nhau tùy thuộc vào điều kiện thuê bao hoặc chiều dài cáp.
Theo Tỷ lệ chia tách
Dựa trên việc công suất quang có được phân bổ đều hay không, bộ chia quang PLC có thể được phân loại thành bộ chia PLC cân bằng (hoặc bộ chia PLC đối xứng) và bộ chia PLC không cân bằng (hoặc bộ chia PLC không đối xứng). Bộ chia PLC cân bằng phân bổ đều tín hiệu quang đầu vào cho mỗi cổng đầu ra, trong khi bộ chia PLC không cân bằng có thể phân bổ công suất quang cho một kênh theo yêu cầu ứng dụng thực tế, với các kênh còn lại chia đều tín hiệu quang còn lại. Ví dụ, bộ chia PLC không cân bằng 1×5 có thể phân phối tín hiệu quang đầu vào cho CH1 theo tỷ lệ 20%, 33%, 50%, 75% hoặc 95%, với công suất quang còn lại được chia đều cho bốn kênh còn lại.
Theo Kích thước

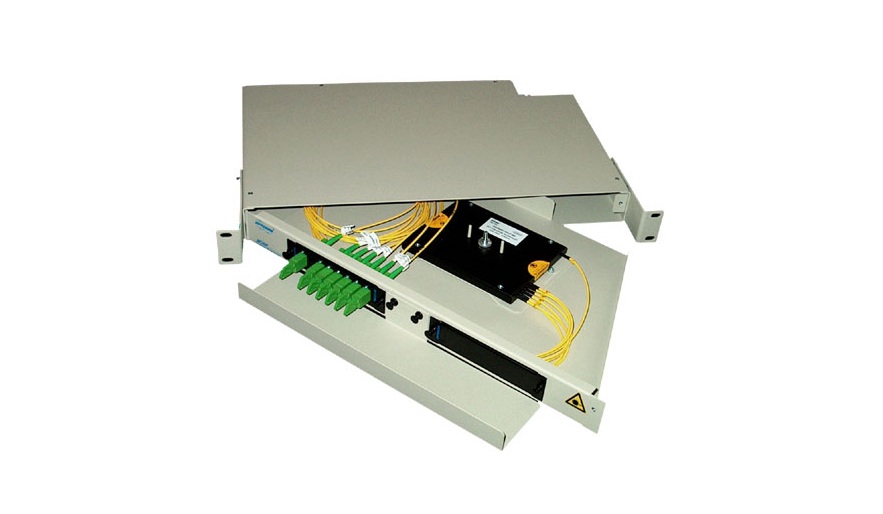

Ngoài ra, bộ chia quang PLC cũng có thể được phân loại dựa trên các kích thước khác nhau để đáp ứng nhu cầu của khách hàng trong nhiều tình huống khác nhau, bao gồm bộ chia PLC kích thước nhỏ cần được sử dụng trong hộp thiết bị đầu cuối và bộ chia PLC gắn trên giá đỡ kích thước lớn có thể được lắp đặt trong giá đỡ.
Bộ chia quang PLC hoạt động như thế nào trong mạng PON?
Trong mạng quang thụ động (PON), bộ chia PLC được lắp đặt rộng rãi giữa thiết bị (OLT) đặt tại văn phòng trung tâm và Thiết bị đầu cuối/Đơn vị mạng quang (ONT/ONU) mà OLT phục vụ. Đường liên kết sợi quang đơn đến từ OLT của Văn phòng trung tâm (CO) được kết nối với đầu vào của bộ chia và được chia thành một số lượng sợi quang nhất định rời khỏi bộ chia. Số lượng đầu ra trong mô-đun PLC xác định số lượng bộ chia.
Thông số kỹ thuật về suy hao phổ biến của bộ chia quang Splitter
Tổn thất của bộ chia là sự suy giảm công suất quang xảy ra khi một tín hiệu quang đơn được chia giữa nhiều cổng ra trong mạng cáp quang. Kiểm tra suy hao chèn của bộ chia quang rất quan trọng để đảm bảo tuân thủ các thông số quang của bộ chia được sản xuất theo thông số kỹ thuật GR-1209 CORE. Sau đây là bảng các tổn thất điển hình cho bộ chia. Tổn thất tín hiệu trong hệ thống được thể hiện bằng decibel (dB), là thước đo độ suy giảm công suất tín hiệu.
| Tỷ lệ chia (PLC Splitter) | Suy hao lý tưởng / Port (dB) | Suy hao phổ biến (dB) |
| 1:02 | 3 | 4 |
| 1:04 | 6 | 7 |
| 1:08 | 9 | 11 |
| 1:16 | 12 | 15 |
| 1:32 | 15 | 19 |
Làm thế nào để kiểm tra suy hao bộ chia quang bằng máy đo công suất quang (OPM) và nguồn sáng quang (OLS)?
Hầu hết sự suy giảm tín hiệu qua bộ chia quang là đối xứng, có nghĩa là nó giống hệt nhau theo cả hai hướng. Cho dù bộ chia quang có kết hợp các tín hiệu theo hướng ngược dòng hay chia tín hiệu theo hướng xuôi dòng, nó vẫn đưa cùng một sự suy giảm vào tín hiệu đầu vào quang. Do đó, nguyên tắc của đo suy hao bộ chia quang là tuân theo cùng một hướng đối với thử nghiệm suy hao hai đầu.

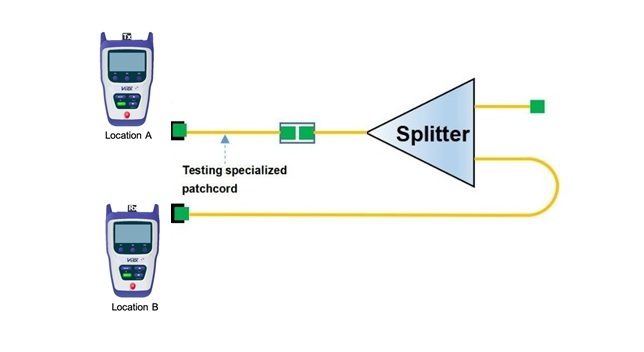

Bây giờ, chúng ta đo kiểm suy hao bộ chia quang 1×2 đơn giản nhất như hình ảnh hiển thị bên trên. Đầu tiên, gắn cáp tham chiếu khởi động vào nguồn sáng quang (Tx – Location A) có bước sóng thích hợp (một số bộ chia phụ thuộc vào bước sóng), sau đó hiệu chuẩn đầu ra của cáp tham chiếu khởi động bằng đồng hồ đo công suất quang (Rx – Location B) để đặt tham chiếu 0dB. Gắn nguồn sáng khởi động vào bộ chia và gắn cáp tham chiếu khởi động thu vào đầu ra và đồng hồ đo công suất quang, sau đó đo độ suy hao.

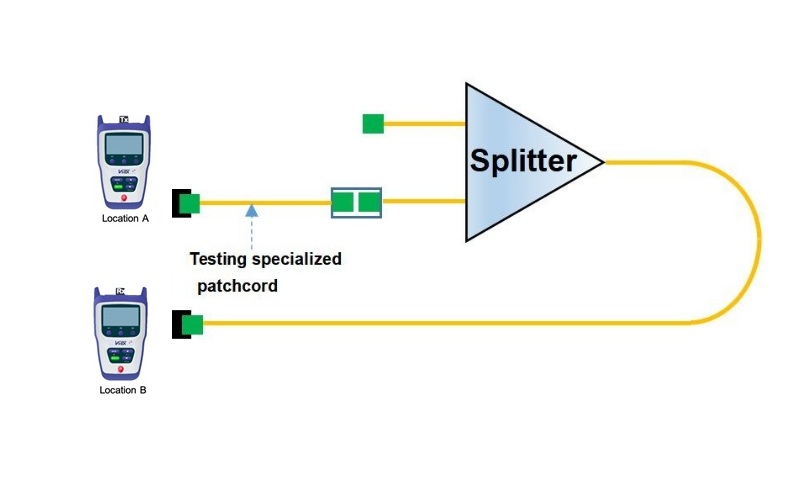

Tương tự, để kiểm tra tổn thất ở cổng thứ hai, di chuyển cáp khởi động nhận đến cổng kia và đọc tổn thất từ đồng hồ đo. Đối với hướng khác từ tất cả các cổng ra, chúng ta nên đảo ngược hướng kiểm tra.
Đối với các bộ chia quang 1xN khác, ví dụ như bộ chia 1×32, phương pháp thử nghiệm này cũng có thể được sử dụng. Chỉ cần thiết lập nguồn sáng trên đầu vào và sử dụng đồng hồ đo công suất và cáp tham chiếu để kiểm tra từng cổng đầu ra theo lượt. Nhưng đối với luồng ngược, chúng ta phải di chuyển nguồn sáng 32 lần và ghi lại kết quả trên đồng hồ đo.
Vậy, bộ chia 2X2 thì sao? Trong trường hợp này, đôi khi có rất nhiều dữ liệu liên quan nhưng cần phải kiểm tra. Chúng ta sẽ cần kiểm tra từ một cổng đầu vào đến hai đầu ra, sau đó từ cổng đầu vào khác đến mỗi đầu ra trong hai đầu ra. Tương tự như vậy, chúng ta có thể kiểm tra các bộ chia 2xN khác.
