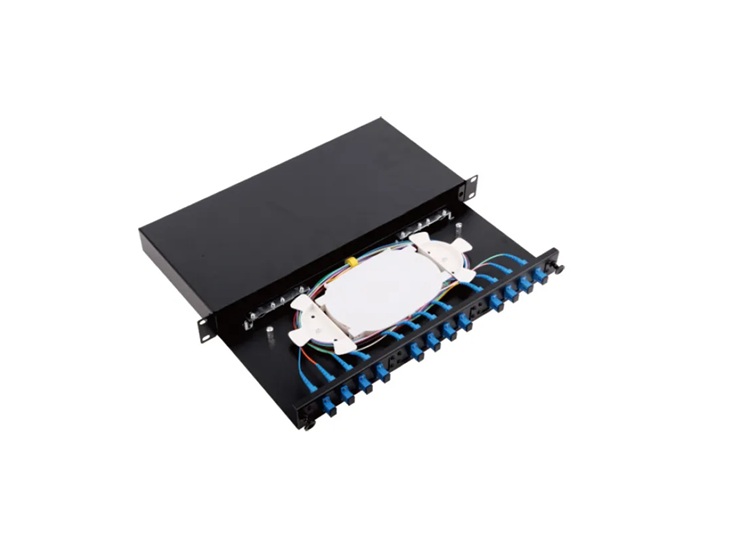

Hộp phối quang ODF 12FO đầy đủ phụ kiện là thiết bị chuyên dụng dùng để đấu nối, tập trung, quản lý và bảo vệ các điểm kết nối sợi quang trong hệ thống mạng viễn thông. Với dung lượng kết nối 12 sợi quang, sản phẩm đáp ứng nhu cầu triển khai các tuyến cáp quang có quy mô nhỏ và vừa tại văn phòng, tòa nhà, phòng kỹ thuật, hệ thống FTTH, FTTx, LAN/WAN và camera giám sát.
ODF 12FO (Optical Distribution Frame 12 Fiber) được thiết kế để bố trí các mối hàn quang, dây hàn quang Pigtail và adapter, tạo điểm kết nối trung gian giữa cáp quang tuyến chính với dây nhảy quang và thiết bị truyền dẫn. Sản phẩm giúp hệ thống cáp quang được tổ chức khoa học, hạn chế tình trạng dây đấu nối lộn xộn và thuận tiện cho quá trình kiểm tra, bảo trì.
Hộp phối quang ODF 12FO có thể lựa chọn vỏ nhựa hoặc vỏ thép tùy theo môi trường sử dụng. Các chuẩn adapter phổ biến gồm SC, LC và FC theo yêu cầu đặt hàng. Bộ phụ kiện lắp đặt gồm khay nhựa, dây thít, ốc vít và đinh nở, hỗ trợ quá trình cố định, sắp xếp và thi công hệ thống cáp quang.
Contents
- 1 Tổng quan về hộp phối quang ODF 12FO
- 2 Cấu tạo của hộp phối quang ODF 12FO
- 3 Các phiên bản hộp phối quang ODF 12FO
- 4 Nguyên lý đấu nối của hộp phối quang ODF 12FO
- 5 Ứng dụng của hộp phối quang ODF 12FO
- 6 Lợi ích khi sử dụng hộp phối quang ODF 12FO đầy đủ phụ kiện
- 7 Cách lựa chọn hộp phối quang ODF 12FO phù hợp
- 8 Hướng dẫn lắp đặt và đấu nối ODF 12FO
- 9 Câu hỏi thường gặp về hộp phối quang ODF 12FO
Tổng quan về hộp phối quang ODF 12FO
ODF 12FO là hộp phối quang có dung lượng quản lý 12 sợi quang, được sử dụng làm điểm tập trung và phân phối kết nối trong hệ thống truyền dẫn quang.
Thiết bị có nhiệm vụ tiếp nhận cáp quang từ tuyến trục hoặc tuyến phân phối, tổ chức các sợi quang bên trong hộp và đưa tín hiệu ra các cổng kết nối thông qua adapter. Các sợi quang của cáp chính thường được hàn nối với dây hàn quang Pigtail, sau đó kết nối với adapter để sử dụng dây nhảy quang liên kết đến thiết bị mạng.
Với dung lượng 12FO, sản phẩm phù hợp với những hệ thống cần quản lý tối đa 12 sợi quang theo cấu hình tương ứng. Đây là lựa chọn thích hợp cho các điểm đấu nối cáp quang tại văn phòng, cửa hàng, tòa nhà, tủ kỹ thuật, hệ thống camera và mạng truy nhập quang.
Tên gọi phổ biến của sản phẩm trên thị trường gồm:
- Hộp phối quang ODF 12FO.
- Hộp ODF 12FO đầy đủ phụ kiện.
- Hộp đấu nối cáp quang 12FO.
- Hộp phối cáp quang 12 sợi.
- Hộp phân phối quang 12FO.
- Hộp quản lý mối hàn quang 12FO.
- ODF 12 Core.
- ODF 12 Port.
- Optical Distribution Frame 12FO.
- Fiber Optic Distribution Box 12 Core.
Cấu tạo của hộp phối quang ODF 12FO
Vỏ hộp bảo vệ
Vỏ hộp là bộ phận bao bọc và bảo vệ các thành phần đấu nối quang bên trong. Tùy theo nhu cầu sử dụng, ODF 12FO có thể lựa chọn vỏ nhựa hoặc vỏ thép.
- ODF 12FO vỏ nhựa: Có thiết kế gọn nhẹ, thuận tiện cho việc lắp đặt tại các vị trí trong nhà và điểm đấu nối có quy mô nhỏ. Vật liệu nhựa kỹ thuật giúp giảm trọng lượng thiết bị và hỗ trợ bảo vệ các thành phần kết nối bên trong.
- ODF 12FO vỏ thép: Có kết cấu chắc chắn, phù hợp với các vị trí cần vỏ hộp có độ cứng cơ học cao. Vỏ kim loại thường được sử dụng trong tủ kỹ thuật, phòng mạng và những hệ thống cần bố trí thiết bị cố định.
Việc lựa chọn vỏ nhựa hay vỏ thép cần căn cứ vào điều kiện lắp đặt thực tế và cấu hình sản phẩm.
Khay quản lý và hàn nối sợi quang
Khay nhựa bên trong hộp được sử dụng để bố trí, sắp xếp và quản lý các sợi quang sau khi hàn nối. Khay giúp cố định các vị trí mối hàn, hạn chế tình trạng sợi quang bị xoắn hoặc uốn cong không đúng kỹ thuật.
Đối với hệ thống sử dụng dây Pigtail, các mối hàn giữa sợi cáp chính và Pigtail được bảo vệ bằng ống co nhiệt trước khi đưa vào vị trí quản lý trên khay.
Adapter quang
Adapter là bộ phận kết nối hai đầu connector quang, giúp liên kết dây Pigtail bên trong ODF với dây nhảy quang bên ngoài.
ODF 12FO có thể lựa chọn các chuẩn adapter theo yêu cầu sử dụng:
- Adapter SC: Chuẩn kết nối phổ biến trong hệ thống FTTH, viễn thông và mạng truyền dẫn.
- Adapter LC: Thiết kế nhỏ gọn, thường sử dụng với module SFP, switch quang và hệ thống có mật độ cổng cao.
- Adapter FC: Sử dụng cơ chế kết nối dạng ren, phù hợp với một số thiết bị truyền dẫn và đo kiểm chuyên dụng.
Khi đặt hàng cần xác định chuẩn adapter SC, LC hoặc FC phù hợp với đầu connector của Pigtail và dây nhảy quang.
Dây hàn quang Pigtail
Pigtail là đoạn dây quang có một đầu được gắn sẵn connector, đầu còn lại là sợi quang trần để hàn nối với cáp quang tuyến chính.
Trong hệ thống ODF 12FO, Pigtail được sử dụng để đưa tín hiệu từ sợi quang của cáp chính đến adapter trên mặt hộp. Có thể lựa chọn Pigtail Singlemode hoặc Multimode, đầu SC, LC hoặc FC tùy theo cấu hình hệ thống.
Cần kiểm tra danh sách phụ kiện thực tế khi đặt mua để xác định Pigtail đã được cung cấp kèm theo hay cần lựa chọn riêng.
Phụ kiện cố định và lắp đặt
Hộp phối quang ODF 12FO được mô tả với các phụ kiện hỗ trợ lắp đặt gồm:
- Khay nhựa quản lý và sắp xếp sợi quang.
- Dây thít cố định cáp và dây quang.
- Ốc vít phục vụ quá trình lắp đặt.
- Đinh nở hỗ trợ cố định hộp tại vị trí thi công.
Các phụ kiện này giúp kỹ thuật viên thuận tiện hơn khi cố định thiết bị, tổ chức dây cáp và hoàn thiện điểm đấu nối.
Các phiên bản hộp phối quang ODF 12FO
Hộp phối quang ODF 12FO vỏ nhựa
ODF 12FO vỏ nhựa có ưu điểm về trọng lượng và sự gọn nhẹ, phù hợp với các điểm đấu nối quang trong nhà, văn phòng, cửa hàng, hộ gia đình và hệ thống mạng quy mô nhỏ.
Vỏ nhựa giúp thiết bị dễ dàng bố trí tại những vị trí có không gian hạn chế. Khi lựa chọn cần kiểm tra vật liệu cụ thể, kết cấu hộp và điều kiện môi trường lắp đặt.
Hộp phối quang ODF 12FO vỏ thép
ODF 12FO vỏ thép có kết cấu cứng cáp, phù hợp với các hệ thống cần bảo vệ cơ học tốt hơn cho các điểm đấu nối. Sản phẩm có thể được lắp đặt trong phòng kỹ thuật, tủ mạng hoặc các vị trí được thiết kế phù hợp.
Với hệ thống có nhiều tuyến cáp và thiết bị, vỏ thép giúp tạo điểm tập trung kết nối chắc chắn và thuận tiện cho việc quản lý.
Hộp phối quang ODF 12FO chuẩn SC
ODF 12FO sử dụng adapter SC phù hợp với hệ thống cáp quang có giao diện SC. Đây là lựa chọn thường gặp trong mạng FTTH, GPON, FTTx và các hệ thống truyền dẫn quang.
Adapter SC có thể lựa chọn chuẩn SC/UPC hoặc SC/APC theo yêu cầu. Cần đảm bảo chuẩn đánh bóng của adapter tương thích với connector Pigtail và dây nhảy quang.
Hộp phối quang ODF 12FO chuẩn LC
ODF 12FO chuẩn LC phù hợp với các thiết bị sử dụng giao diện LC như module SFP, SFP+ và switch quang. Đầu nối LC có kích thước nhỏ gọn, giúp tối ưu không gian kết nối trong tủ mạng.
Khi sử dụng cần xác định adapter LC Simplex hay Duplex và cấu hình số lượng sợi quang tương ứng.
Hộp phối quang ODF 12FO chuẩn FC
ODF 12FO chuẩn FC được sử dụng trong những hệ thống có thiết bị hoặc dây Pigtail sử dụng đầu connector FC. Cơ chế khóa ren giúp cố định đầu nối chắc chắn, phù hợp với một số ứng dụng truyền dẫn và đo kiểm quang.
Nguyên lý đấu nối của hộp phối quang ODF 12FO
Hộp phối quang ODF 12FO đóng vai trò trung gian giữa tuyến cáp quang và thiết bị mạng. Quá trình kết nối thường được thực hiện theo nguyên lý sau:
- Cáp quang tuyến chính: Cáp quang từ nhà mạng, tủ phân phối hoặc tuyến truyền dẫn được đưa vào hộp ODF và cố định tại vị trí phù hợp.
- Hàn nối sợi quang: Các sợi quang được tách ra và hàn nối với dây Pigtail bằng máy hàn quang. Mối hàn được bảo vệ bằng ống co nhiệt.
- Quản lý mối hàn: Các mối hàn được sắp xếp trên khay hàn hoặc khay quản lý sợi quang, tránh gấp khúc và đảm bảo bán kính uốn cong theo yêu cầu.
- Kết nối adapter: Đầu connector của Pigtail được cắm vào adapter tương ứng trên hộp ODF.
- Kết nối thiết bị: Dây nhảy quang được sử dụng để kết nối adapter với module SFP, switch quang, converter quang hoặc thiết bị truyền dẫn.
Sơ đồ kết nối cơ bản:
Cáp quang tuyến chính → Hàn nối Pigtail → Adapter ODF 12FO → Dây nhảy quang → Switch quang/Converter quang/Thiết bị truyền dẫn.
Nhờ cách tổ chức này, kỹ thuật viên có thể thay đổi dây nhảy hoặc kiểm tra từng đường quang mà không cần tác động trực tiếp đến các mối hàn trên tuyến cáp chính.
Ứng dụng của hộp phối quang ODF 12FO
Hệ thống mạng FTTH
ODF 12FO được sử dụng tại các điểm đấu nối trong hạ tầng FTTH, hỗ trợ tập trung và quản lý các sợi quang kết nối đến hộ gia đình hoặc khu vực thuê bao.
Thiết bị giúp tổ chức các điểm kết nối giữa cáp quang phân phối, dây Pigtail và dây nhảy quang đến thiết bị mạng quang.
Hệ thống mạng FTTx và GPON
Trong mạng FTTx và GPON, hộp phối quang ODF 12FO có thể được sử dụng tại các điểm tập trung hoặc phân phối cáp quang. Sản phẩm hỗ trợ quản lý các tuyến cáp và tạo điểm đấu nối với thiết bị truyền dẫn phù hợp.
Mạng LAN/WAN doanh nghiệp
Đối với hệ thống mạng doanh nghiệp, ODF 12FO được sử dụng để tập trung các đường truyền quang giữa phòng máy chủ, tủ mạng và các khu vực làm việc.
Thiết bị giúp kết nối tuyến cáp quang với switch quang, converter quang và các thiết bị mạng khác, hỗ trợ quản lý hạ tầng cáp có tổ chức.
Hệ thống camera giám sát CCTV
Các hệ thống camera giám sát quy mô lớn thường sử dụng cáp quang để truyền dữ liệu từ khu vực lắp đặt camera về trung tâm điều khiển. ODF 12FO giúp tập trung các đường cáp quang và kết nối với switch quang hoặc converter quang.
Hệ thống truyền hình cáp CATV
ODF 12FO được sử dụng trong hạ tầng truyền hình cáp quang để quản lý các tuyến truyền dẫn, hỗ trợ kết nối giữa thiết bị quang và hệ thống phân phối tín hiệu.
Văn phòng, tòa nhà và nhà máy
Trong các công trình văn phòng, tòa nhà, nhà máy và khu công nghiệp, ODF 12FO giúp quản lý các tuyến cáp quang kết nối giữa các khu vực. Thiết bị tạo điểm đấu nối tập trung, thuận tiện cho việc mở rộng và bảo trì mạng.
Lợi ích khi sử dụng hộp phối quang ODF 12FO đầy đủ phụ kiện
Quản lý kết nối quang tập trung
ODF giúp tập trung các điểm đấu nối vào một vị trí, hạn chế tình trạng dây cáp và mối hàn phân tán. Nhờ đó, việc nhận diện từng tuyến cáp và từng cổng kết nối trở nên thuận tiện hơn.
Bảo vệ các mối hàn sợi quang
Khay quản lý giúp sắp xếp và cố định các mối hàn, hạn chế tác động cơ học và tình trạng sợi quang bị uốn cong không đúng kỹ thuật.
Thuận tiện cho quá trình thi công
Bộ phụ kiện lắp đặt gồm khay nhựa, dây thít, ốc vít và đinh nở hỗ trợ quá trình cố định, sắp xếp và hoàn thiện điểm đấu nối.
Linh hoạt trong lựa chọn chuẩn kết nối
Người dùng có thể lựa chọn adapter SC, LC hoặc FC theo yêu cầu của hệ thống. Điều này giúp ODF 12FO tương thích với nhiều loại Pigtail, dây nhảy quang và thiết bị truyền dẫn.
Dễ dàng kiểm tra và bảo trì
Việc tổ chức các điểm kết nối trên hộp ODF giúp kỹ thuật viên thuận tiện kiểm tra từng đường quang, vệ sinh adapter, thay thế dây nhảy hoặc xử lý sự cố khi cần thiết.
Cách lựa chọn hộp phối quang ODF 12FO phù hợp
Xác định số lượng sợi quang cần kết nối
ODF 12FO phù hợp với hệ thống cần quản lý tối đa 12 sợi quang theo cấu hình sản phẩm. Trước khi lựa chọn cần xác định số sợi thực tế, số đường truyền đang sử dụng và nhu cầu mở rộng trong tương lai.
Nếu hệ thống có số lượng sợi lớn hơn, có thể cân nhắc ODF 24FO hoặc ODF 48FO.
Lựa chọn vỏ nhựa hoặc vỏ thép
Với vị trí lắp đặt trong nhà và yêu cầu thiết bị gọn nhẹ, có thể cân nhắc ODF vỏ nhựa. Với những điểm đấu nối cần kết cấu cơ học chắc chắn, có thể lựa chọn ODF vỏ thép.
Nếu lắp đặt ngoài trời, cần kiểm tra khả năng chống bụi, chống nước, vật liệu vỏ và cấp bảo vệ của đúng model. Không nên mặc định mọi phiên bản vỏ nhựa hoặc vỏ thép đều phù hợp với môi trường ngoài trời.
Lựa chọn chuẩn adapter SC, LC hoặc FC
Cần kiểm tra chuẩn connector trên dây Pigtail và dây nhảy quang trước khi chọn adapter.
- SC: Thường sử dụng trong hệ thống FTTH và viễn thông.
- LC: Phù hợp với module SFP và thiết bị có mật độ cổng cao.
- FC: Phù hợp với thiết bị có giao diện FC và một số ứng dụng chuyên dụng.
Lựa chọn chuẩn UPC hoặc APC
Ngoài chuẩn connector, cần xác định kiểu đánh bóng của đầu nối. SC/UPC, SC/APC, LC/UPC và LC/APC là những cấu hình thường gặp.
Không kết nối trực tiếp đầu APC với UPC hoặc PC vì có thể ảnh hưởng đến chất lượng tiếp xúc và suy hao của đường truyền.
Kiểm tra phụ kiện đi kèm
Khi mua ODF 12FO đầy đủ phụ kiện, cần kiểm tra danh sách thành phần thực tế, đặc biệt là adapter, dây Pigtail, ống co nhiệt, khay hàn, dây thít và phụ kiện cố định.
Tên gọi “đầy đủ phụ kiện” có thể khác nhau giữa các nhà cung cấp. Vì vậy, cần xác nhận rõ số lượng và chủng loại từng phụ kiện trước khi triển khai.
Hướng dẫn lắp đặt và đấu nối ODF 12FO
- Chuẩn bị thiết bị và vật tư: Kiểm tra hộp ODF, khay quản lý, adapter, Pigtail, ống co nhiệt và các phụ kiện đi kèm. Chuẩn bị máy hàn quang, dao tuốt sợi, dao cắt sợi và dụng cụ vệ sinh đầu connector.
- Cố định hộp ODF: Lựa chọn vị trí lắp đặt phù hợp, sử dụng ốc vít và đinh nở để cố định hộp theo cấu tạo sản phẩm. Đảm bảo vị trí lắp đặt thuận tiện cho việc đưa cáp vào và thao tác bảo trì.
- Đưa cáp quang vào hộp: Luồn cáp qua vị trí thiết kế, cố định phần vỏ cáp và tách các sợi quang cần đấu nối.
- Hàn nối Pigtail: Làm sạch và chuẩn bị sợi quang, tiến hành hàn với Pigtail bằng máy hàn quang. Sử dụng ống co nhiệt để bảo vệ từng mối hàn.
- Sắp xếp sợi quang: Đưa các mối hàn vào khay quản lý, bố trí sợi theo đường dẫn và bán kính uốn cong phù hợp.
- Kết nối adapter: Cố định adapter vào vị trí tương ứng và kết nối đầu connector của Pigtail.
- Kết nối với thiết bị mạng: Sử dụng dây nhảy quang để liên kết ODF với switch quang, converter quang, module SFP hoặc thiết bị truyền dẫn.
- Kiểm tra và hoàn thiện: Vệ sinh đầu connector, kiểm tra kết nối và đo kiểm suy hao tuyến quang khi cần thiết. Sau khi hoàn tất, sắp xếp dây cáp gọn gàng và đóng hộp.
Trong quá trình thi công cần tránh kéo căng sợi quang, không để đầu connector tiếp xúc với bụi bẩn và không nhìn trực tiếp vào đầu sợi quang khi chưa xác định nguồn phát đã được ngắt.
Câu hỏi thường gặp về hộp phối quang ODF 12FO
ODF 12FO là gì?
ODF 12FO là hộp phối quang có dung lượng quản lý 12 sợi quang. Thiết bị dùng để tập trung, bảo vệ và phân phối các điểm đấu nối giữa cáp quang tuyến chính với dây nhảy quang và thiết bị truyền dẫn.
Hộp phối quang ODF 12FO có bao nhiêu cổng?
ODF 12FO được thiết kế để quản lý 12 sợi quang. Số lượng vị trí adapter và cách bố trí cổng cần căn cứ vào cấu hình thực tế của sản phẩm. Với adapter LC Duplex, cần lưu ý một adapter có thể kết nối hai sợi quang.
ODF 12FO có những loại vỏ nào?
Sản phẩm có thể lựa chọn vỏ nhựa hoặc vỏ thép theo cấu hình đặt hàng. Cần lựa chọn loại vỏ phù hợp với vị trí lắp đặt và điều kiện môi trường.
ODF 12FO sử dụng adapter nào?
ODF 12FO có thể lựa chọn adapter SC, LC hoặc FC theo yêu cầu. Cần xác định chuẩn connector của Pigtail và dây nhảy quang để lựa chọn phù hợp.
ODF 12FO có sử dụng được cho mạng FTTH không?
Có. ODF 12FO có thể được sử dụng tại các điểm đấu nối và phân phối cáp quang trong mạng FTTH, FTTx, GPON khi dung lượng và chuẩn kết nối phù hợp với thiết kế hệ thống.
ODF 12FO có đầy đủ Pigtail và adapter không?
Cần kiểm tra cấu hình bộ phụ kiện cụ thể. Trang sản phẩm mô tả phụ kiện gồm khay nhựa, dây thít, ốc vít và đinh nở; adapter SC, LC hoặc FC được lựa chọn theo yêu cầu. Không nên mặc định mọi bộ sản phẩm đều bao gồm sẵn Pigtail và ống co nhiệt nếu chưa được xác nhận.
