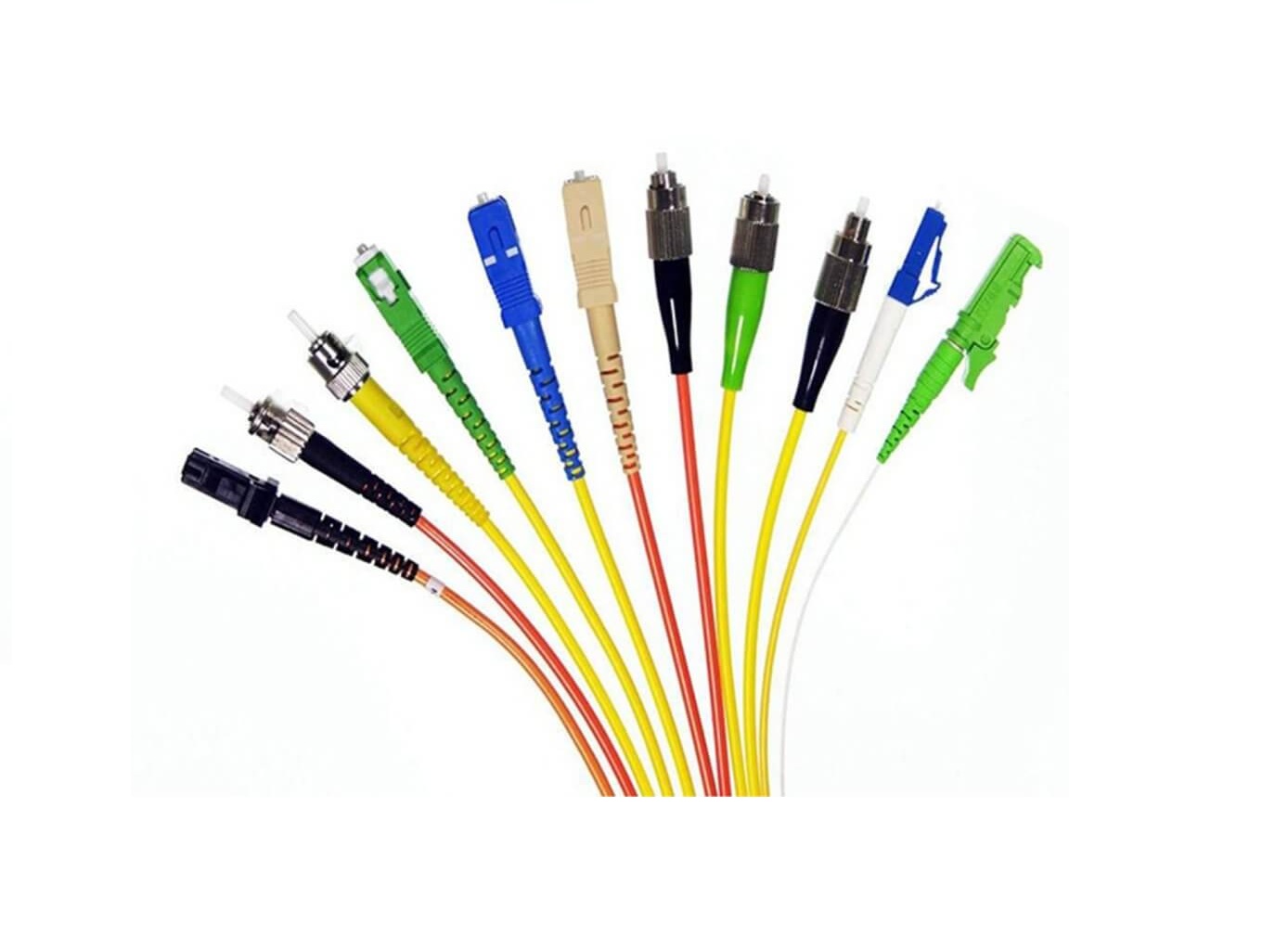

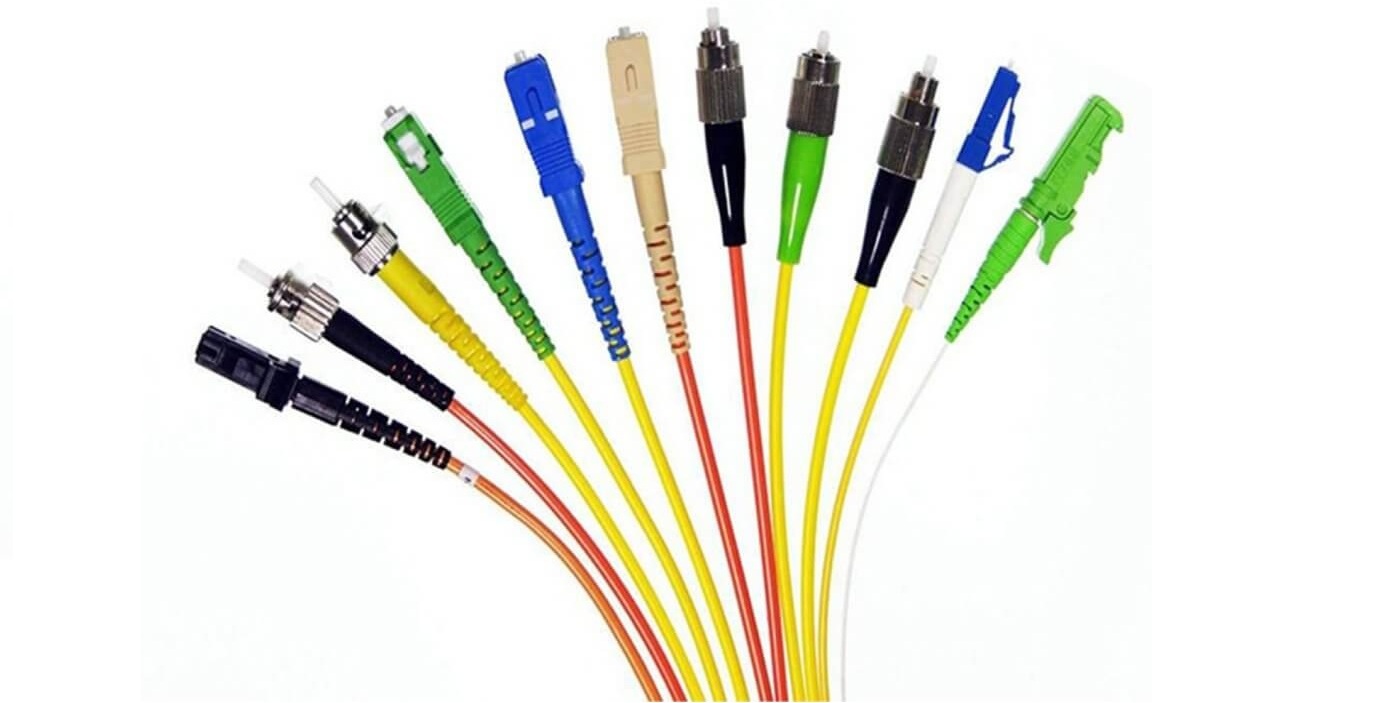

Dây cáp quang Fiber Pigtail được gắn sẵn 1 đầu nối, thường được sử dụng để hoàn thiện cáp quang tại trường hiện tại bằng máy hàn cáp quang hoặc đầu nối quang nhanh Fast Connector. Dây cáp quang Fiber Pigtail cung cấp giải pháp kết nối liền mạch để hàn nối cáp sợi quang trong mạng viễn thông FTTx, mạng LAN.
Contents
Tính năng chính dây cáp quang Fiber Pigtail
- Dây cáp quang Fiber Pigtail Multimode lý tưởng để hàn nối ở cáp quang Multimode cho khoảng cách truyền dữ liệu ngắn.
- Dây cáp quang Fiber Pigtail Singmode phù hợp nhất cho cáp quang Singlemode cho các ứng dụng đường dài và có thể truyền dữ liệu lên đến vài chục km ở 1310nm /1550nm.
- Hỗ trợ các loại đầu nối quang phổ thông LC, SC, FC.
- Chiều dài: 1m, 2m, 3m, 5m
Các lưu ý khi chọn dây Pigtail sợi quang
Có nhiều loại Pigtail sợi quang
- Phân biệt theo loại sợi quang, bao gồm Pigtail đơn mode và Pigtail đa mode.
- Phân biệt theo đầu nối quang: Các loại đầu nối sợi quang bao gồm Pigtail LC, Pigtail SC, Pigtail ST, Pigtail FC
- Phân biệt theo bề mặt tiếp xúc quang: APC và PC
Chọn theo loại Pigtail sợi quang
Thông thường, dây nối quang Pigtail được phân loại thành sợi đa mode và sợi đơn mode.
- Dây nối quang Pigtail đa mode được chế tạo bằng cáp quang đa mode rời 62,5/125μm hoặc 50/125μm và được kết thúc bằng đầu nối đa mode. Tuy nhiên, nếu muốn phân loại chi tiết hơn, chúng ta có thể chia thành dây nối quang Pigtail OM1, OM2, OM3, OM4 và OM5.
- Dây nối quang Pigtail đơn mode được chế tạo bằng cáp quang đơn mode rời OS1 hoặc OS2 9/125μm và được kết thúc bằng đầu nối đơn mode.
Chọn theo loại đầu nối Pigtail sợi quang
Dựa trên loại đầu nối sợi quang, có thể chia đầu nối sợi quang thành đầu nối LC, đầu nối SC, đầu nối ST, đầu nối FC, v.v.
- Đầu nối sợi quang LC: Đầu nối LC là đầu nối sợi quang có kích thước nhỏ gọn dành cho các kết nối mật độ cao. Chúng là phiên bản nhỏ hơn 50% so với đầu nối sợi quang SC cũ và có vỏ nhựa vuông với đầu nối gốm 1,25mm. Đầu nối sợi quang LC được lắp ráp sẵn với đầu nối LC. Đây là một trong những loại phổ biến nhất.
- Đầu nối sợi quang SC: viết tắt của Subscriber Connector (Đầu nối Thuê bao), cũng được gọi là Đầu nối Vuông hoặc Đầu nối Tiêu chuẩn. Đầu nối SC có đầu nối zirconia hoặc hợp kim thép không gỉ bán kính 2,5mm. Đầu nối sợi quang SC là đầu nối được lắp ráp sẵn với đầu nối SC. Nhờ chi phí thấp, tuổi thọ cao và dễ lắp đặt, đầu nối quang SC thường được sử dụng trong cả ứng dụng P2P và PON.
- Đầu nối quang FC: Đầu nối quang FC được hưởng lợi từ thân kim loại của đầu nối quang FC, với cấu trúc dạng vít và đầu nối gốm có độ chính xác cao. Đầu nối quang FC và các sản phẩm liên quan được sử dụng rộng rãi trong nhiều ứng dụng khác nhau.
- Đầu nối quang ST: Đầu nối quang ST tương tự như đầu nối quang FC, nhưng thay vì ren, đầu nối ST có cơ chế khóa khác với đầu nối FC. Đầu nối này có đầu nối dài 2,5mm làm bằng gốm, hợp kim thép không gỉ hoặc nhựa. Do đó, đầu nối quang ST thường được sử dụng trong các ứng dụng viễn thông, công nghiệp.
Chọn theo loại bề mặt tiếp xúc đầu nối PC tiếp xúc vật lý của dây nối quang Pigtail
PC là viết tắt của đầu nối “tiếp xúc vật lý”. Đầu nối Pigtail sợi PC được chế tạo với đầu nối được đánh bóng tiếp xúc vật lý. Hầu hết các đầu nối Pigtail đa chế độ đều được đánh bóng bằng PC và được sử dụng rộng rãi trong lĩnh vực viễn thông và hệ thống dữ liệu.
- Đầu nối Pigtail sợi UPC: đầu nối Pigtail này được chế tạo bằng đầu nối UPC với “tiếp xúc vật lý phẳng” được cải thiện, giúp giảm thiểu khe hở không khí và giảm ORL hơn nữa. Đây là loại đầu nối được đánh bóng phổ biến nhất cho cả đầu nối Pigtail đơn chế độ và đa chế độ.
- Đầu nối Pigtail sợi APC: APC là viết tắt của “tiếp xúc vật lý góc” để giảm phản xạ ngược hơn nữa. Mặt đầu nối của đầu nối này được đánh bóng ở góc 8 độ. Đầu nối Pigtail sợi APC thường được sử dụng trong các hệ thống CATV, FTTx và các hệ thống WDM khác.
Các phương pháp hàn nối thi công dây nối quang Fiber Pigtail
- Nối cơ học: Hay nối cơ khí là một thiết bị Fast Connector đơn giản cho phép ánh sáng đi vào từ sợi quang này sang sợi quang kia bằng cách giữ cho hai đầu sợi quang thẳng hàng chính xác. Phương pháp này đã tồn tại trong nhiều năm. Nó vẫn được ưa chuộng vì mang lại khả năng kết thúc tức thì, dễ dàng với lượng vật tư tiêu hao hạn chế do sử dụng ít vật tư tiêu hao hơn so với phương pháp nối đánh bóng truyền thống.
- Ghép nối bằng máy hàn cáp quang: Hàn nối sợi quang là một kỹ thuật sử dụng nhiệt độ cao sinh ra từ sự phóng điện giữa các thanh điện cực để hàn nối các sợi quang. Hàn nối sợi quang bền hơn hàn nối cơ học, giảm thiểu suy hao và phản xạ ngược vì điểm hàn kết quả gần như liền mạch. Tuy nhiên, phương pháp này đòi hỏi máy hàn nối sợi quang đắt tiền, dẫn đến chi phí đầu tư ban đầu cao hơn nhưng chi phí cho mỗi mối hàn lại thấp hơn.
Sự khác nhau giữa dây quang Fiber Pigtail và Dây nhảy quang Patch Cord
- Đầu tiên, điểm khác biệt quan trọng nhất nằm ở đầu nối sợi quang. Dây nhảy quang Pigtail chỉ có một đầu nối được kết thúc ở một bên nhưng có sợi quang trần ở bên kia. Ngược lại, dây nhảy quang Patch Cord có hai hoặc nhiều đầu nối được kết thúc sẵn ở mỗi bên và không có sợi quang trần.
- Thứ hai, điểm khác biệt nằm ở loại cáp quang. Dây nhảy quang Pigtail thường sử dụng cáp không có vỏ bọc, chẳng hạn như cáp đường kính 90μm. Tuy nhiên, dây nhảy quang Patch Cord thường sử dụng cáp sợi quang có vỏ bọc, chẳng hạn như cáp quang 2.0mm hoặc 3.0mm.
- Thứ ba, các ứng dụng khác nhau. Dây nhảy quang Pigtail chủ yếu được sử dụng cho các ứng dụng nối nhanh, trong khi dây nhảy quang Patch Cord được sử dụng để kết nối giữa các bộ thu phát quang, bảng đấu nối và mạng xương sống.
- Cuối cùng, với một phương pháp đơn giản nhưng nhanh chóng, chúng ta có thể cắt dây nhảy quang thành hai đoạn để tạo thành hai dây nhảy quang. Lý do là vì việc kiểm tra dây nhảy quang tại hiện trường rất khó khăn. Trước khi dây nhảy quang được nối vào thiết bị, việc kiểm tra đầu dây nhảy quang chưa được kết thúc rất khó khăn.
