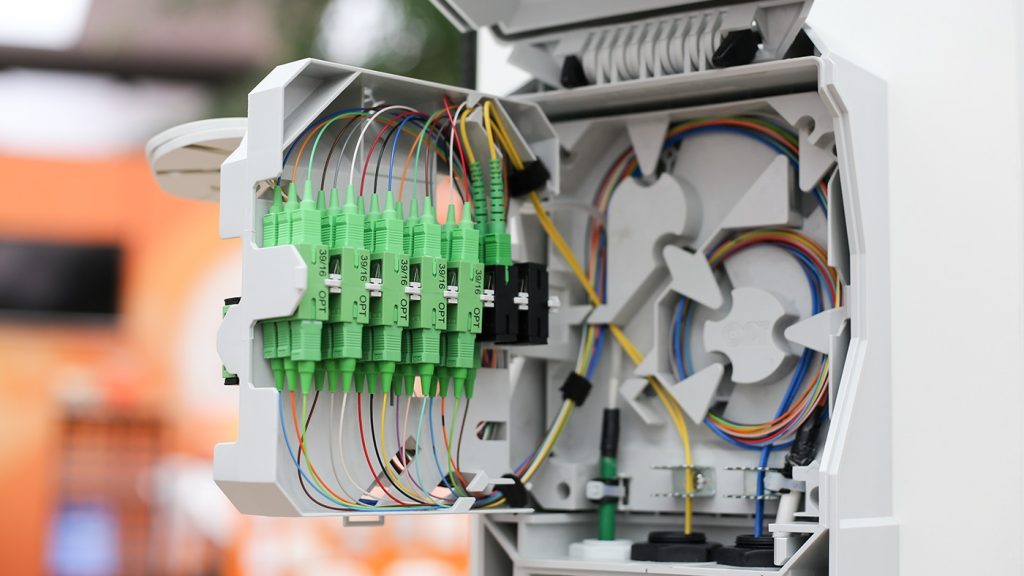

Mạng cáp quang FTTx (Fiber To The Building/Home) đã cải thiện đáng kể trải nghiệm Internet cho người dùng là các nhà mạng cung cấp dịch vụ và thuê bao Internet cáp quang. Để mạng cáp quang FTTx được liền mạch, các sợi cáp quang phải được kết nối với nhau.
Sợi quang được làm bằng thủy tinh hoặc sợi plastic, nên chúng ta không thể kết nối hoặc buộc trực tiếp lại với nhau như dây dẫn đồng. Do vậy phương pháp kết nối phổ biến hiện nay là sử dụng máy hàn nối sợi quang (Optical Fusion Splicer) hoặc sử dụng đầu nối sợi cáp quang nhanh (Fast Connector).
Contents
Ghép nối cáp sợi quang FTTx bằng đầu nối nhanh cơ khí (Fast Connector/Mechanical Splicing)
Cáp FTTH thông thường thường bao gồm 1 hoặc vài lõi sợi quang và có dây thép bên cạnh để bảo vệ sợi quang ở giữa.
Quy trình thi công lắp đặt cáp quang FTTx kiểu kết nối cơ học rất đơn giản là tước và cắt sợi quang, căn chỉnh nó với đầu nối nhanh và cố định nó. Đầu nối nhanh cáp quang thuận tiện hơn và không cần phải mang theo máy hàn cáp quang nặng cả ngày và có thể dễ bị hết PIN giữa chừng khi chưa xong công việc.

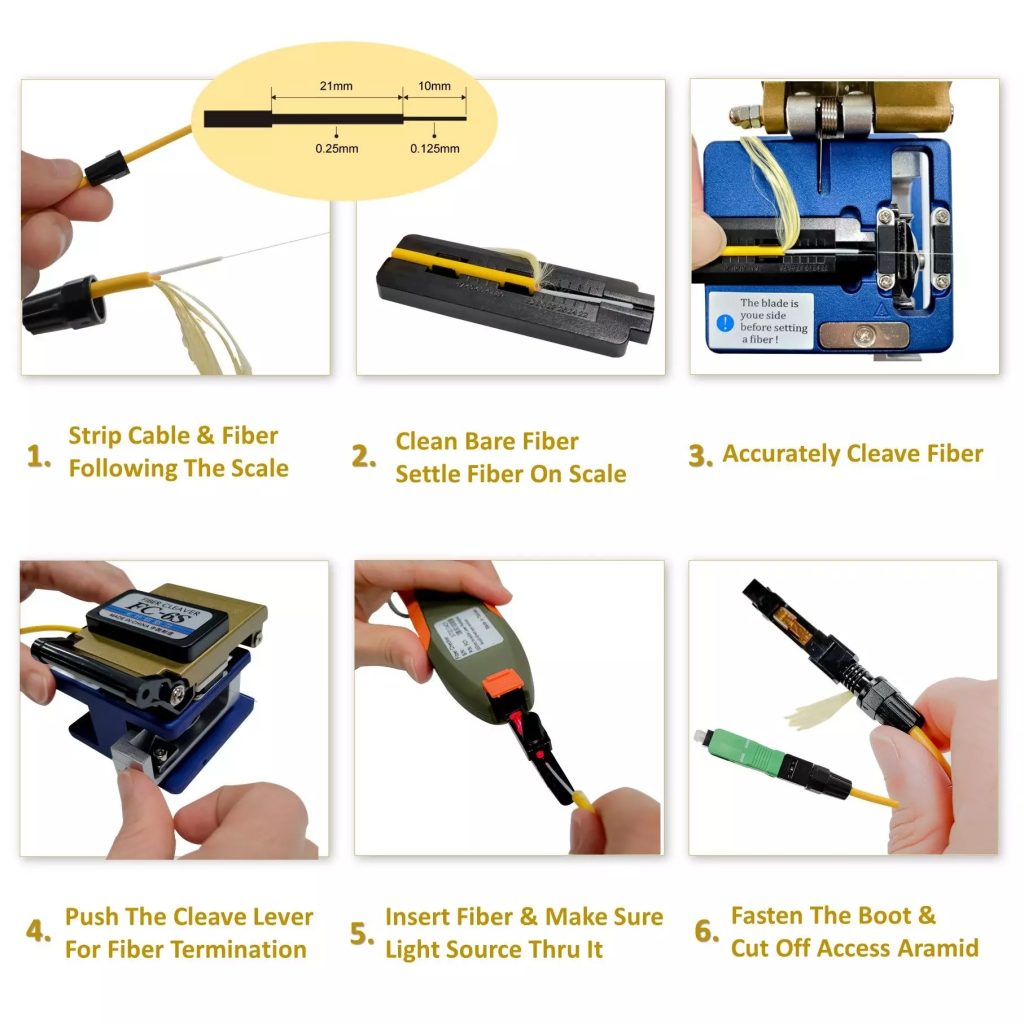

Kết nối cơ học của cáp quang trong mạng FTTH chủ yếu bao gồm các bước: tước, làm sạch, cắt, kết nối và đo suy hao và kiểm tra chất lượng đầu nối nhanh.
Việc kết nối nhanh cáp quang này tưởng chừng đơn giản nhưng cũng là một hoạt động kỹ thuật cần phải chú ý đến các thao tác trong quá trình thi công lắp đặt FTTx tương tự như thực hiện bằng máy hàn cáp quang:
- Tất cả các liên kết phải được giữ sạch sẽ trong toàn bộ quá trình lắp đặt đầu nối nhanh cáp quang.
- Đảm bảo chất lượng mặt cắt sợi quang.
- Sự vừa khít giữa hai mặt cuối của sợi quang trường và sợi quang nhúng là chìa khóa để kết thúc thành công
- Chiều dài sợi quang cắt tại chỗ phải chính xác. Nếu chiều dài của sợi quang tại chỗ không đủ và không tiếp xúc với sợi quang ngắn được nối đất trước từ nhà máy cáp quang thì sẽ có khe hở giữa các mặt cuối và làm tăng suy hao quang đầu cuối.
- Sợi quang phải được luồn vào đúng vị trí và uốn cong hợp lý, tạo lực bám dính giữa hai đầu đảm bảo tiếp xúc mặt đầu. Và phải tránh áp lực quá mức ở mặt cuối do sợi quang dài gây ra vì nó sẽ làm hỏng mặt cuối của sợi quang.
So sánh lắp đặt cáp quang FTTx giữa nối quang nhanh cơ khí (Fast Connector/Mechanical Splicing) và hàn cáp quang bằng máy (Optical Fusion Splicer)

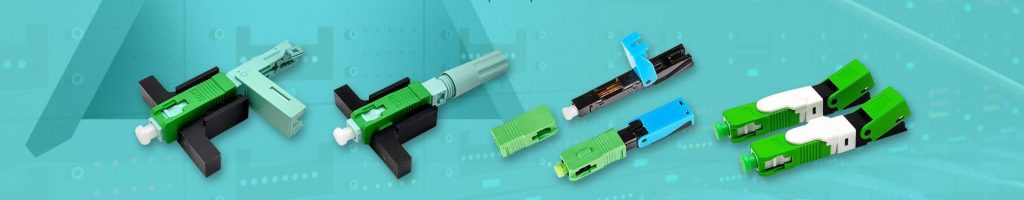

Nối quang nhanh cơ khí (Fast Connector/Mechanical Splicing)
Phương pháp này thi công đơn giản và không cần quá nhiều thiết bị cho mỗi tiếp điểm cần có đầu nối nhanh cáp quang.
Do vậy có thể thấy ngay ưu điểm là dễ vận hành và phù hợp cho hoạt động tại hiện trường. Nhược điểm là tổn thất lớn (khoảng 0,2 đến 0,5dB tại mỗi điểm). Ngoài ra, chất lỏng phù hợp được sử dụng trong đầu nối nhanh nên vấn đề lão hóa theo thời gian làm tăng thêm suy hao hoặc thậm chí mất kết nối.
Nối cáp quang nhanh bằng (Fast Connector/Mechanical Splicing) phù hợp hơn với giai đoạn phát triển nóng thuê bao, tuy nhiên nó không phải là một sự lựa chọn tốt trong kinh doanh và dịch vụ kỹ thuật về lâu dài do yêu cầu nhiều về kiểm tra, bảo trì thường xuyên các mối nối.
Hàn ghép nối sợi quang bằng máy hàn cáp quang (Optical Fiber Fusion Splicer)
Sử dụng hàn ghép nối sợi quang bằng máy hàn nối sợi quang có thể được sử dụng để kết nối hai sợi quang vĩnh viễn mà không cần vật liệu phụ trợ khác.
Ưu điểm của mối nối nhiệt hạch là chất lượng ổn định và tổn thất quang kết nối nhỏ (khoảng 0,05 đến 0,08dB). Nhược điểm là giá thành thiết bị cao, khả năng lưu trữ năng lượng (PIN) của thiết bị hạn chế và hoạt động tại hiện trường bị hạn chế.
Tóm lại, chất lượng hàn tốt và độ suy giảm thấp, nhưng vận hành rắc rối và cần có máy hàn.
Kết luận
Mỗi một phương pháp đều có ưu nhược điểm, chẳng hạn như sử dụng cài đặt đầu nối nhanh FTTx (Fast Connector), còn được gọi là phương pháp nối cơ học (Mechanical Splicing) thì bạn có thể dễ dàng mua và thi công lắp đặt mạng cáp quang FTTx ngay lập tức. Trong khi một thiết bị chuyên nghiệp như máy hàn ghép sợi quang thường đắt tiền và không phải lúc nào cũng có thể mua được ngay.
- Đơn giá của đầu nối nhanh có thể cao so với hàn nối bằng máy hàn cáp quang.
- Các công cụ kết nối đầu nối nhanh rất dễ mang theo, trong khi máy nối sợi quang cần phải mang theo tải trọng nặng, bất tiện và có thể dễ hết PIN giữa chừng.
- Suy hao quang sau khi ghép nối bằng máy hàn thấp và tổn thất ở đầu nối cáp quang được kết nối nhanh là tương đối lớn.
- Hàn nối bằng máy hàn cáp quang bền và không bị tăng suy hao theo thời gian.
