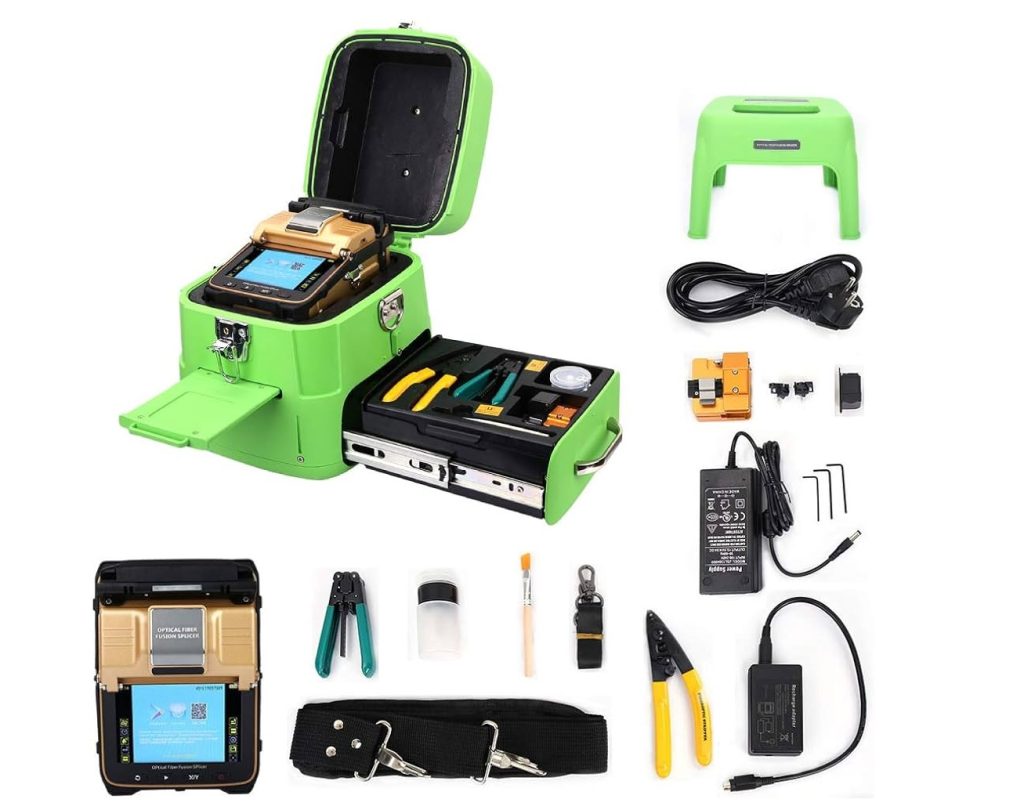

Máy hàn cáp quang, máy đo quang là những công cụ chuyên dụng được sử dụng trong việc lắp đặt và bảo trì mạng cáp quang. Mạng cáp quang đang nhanh chóng trở thành cơ sở hạ tầng kỹ thuật số xương sống trong lĩnh vực viễn thông và công nghệ thông tin. Với khả năng truyền dữ liệu tốc độ lớn, cáp quang đóng vai trò quan trọng trong việc cho phép liên lạc liền mạch, kết nối internet nhanh và các dịch vụ viễn thông đáng tin cậy. Tuy nhiên, hiệu suất và độ tin cậy của các mạng cáp quang này phụ thuộc rất nhiều vào các phương pháp từ thi công lắp đặt, khắc phục sự cố và bảo trì hiệu quả.
Contents
1. Lưu ý khi lựa chọn máy hàn cáp quang cho công việc thi công lắp đặt và bảo dưỡng cáp quang
Ghép nối 2 sợi cáp quang bằng máy hàn cáp quang là hoạt động thường xuyên của kỹ thuật viên cáp quang trong công việc lắp đặt mới tuyến cáp quang và xử lý sự cố khi cáp quang có lỗi. Khi nối các sợi cáp quang với nhau, mục tiêu là kết hợp hai sợi với nhau sao cho ánh sáng truyền qua các sợi không bị phân tán hoặc phản xạ trở lại bởi mối nối và sao cho mối nối và vùng xung quanh nó gần như chắc chắn. như sợi nguyên vẹn. Để đạt được mức độ chính xác này, máy hàn hàn cáp quang là công cụ duy nhất có thể thực hiện hàn nối 2 sợi bằng hồ quang kèm theo bảo vệ mối hàn bằng ống co nhiệt.
Máy hàn giá thấp hơn sẽ có ít tính năng hơn, trong khi các mẫu máy hàn giá cao hơn thường cung cấp các tính năng và khả năng nâng cao hơn, chẳng hạn như độ chính xác được cải thiện, thời gian nối nhanh hơn và khả năng tương thích cao hơn với các loại sợi khác nhau. Khi làm dự toán để mua máy hàn cáp quang, hãy xem xét cách sử dụng máy hàn và những tính năng nào là quan trọng nhất đối với bạn.
- Khi hàn nối thường xuyên và sử dụng cho mục đích thương mại, máy hàn cáp quang căn chỉnh lõi (Core-Alignment) giá cao hơn với nhiều tính năng hơn có thể là một khoản đầu tư đáng giá để thực hiện công việc đa năng hơn, chẳng hạn như có thể hàn nối cáp quang trục, mạng FTTx, LAN, CCTV và nhiều loại cáp quang cho các mạng khác nhau. Máy hàn cáp quang chất lượng cao, có độ tin cậy lớn và đa năng như vậy thường nên lựa chọn các thương hiệu máy hàn cáp quang đến từ Nhật Bản, như S179A Filtel – FURUKAWA, T-82C+ hoặc Z2C – Sumitomo, 90S+ Fujikura.
- Khi hàn nối các tuyến cáp quang ngắn ~ 20km, như FTTx, LAN, CCTV, máy hàn cáp quang căn chỉnh vỏ (Cladding Alignment) đáp ứng đủ chất lượng hàn nối với giá rẻ hơn, trọng lượng nhẹ hơn. Máy hàn cáp quang FTTx/LAN có nhiều lựa chọn hơn với các thương hiệu Hàn Quốc như UCLSwift (Ilsintech) KF4, FiberFox Mini4S/Mini3S, hoặc các dòng máy hàn Trung Quốc như Skycom, Signalfire, Shinho, Tumtec,…
2. Lưu ý khi lựa chọn thiết bị đo cáp quang
Xác định các vấn đề về cáp quang có thể là một thách thức đối với kỹ thuật viên. Trước khi thực hiện đo kiểm tra và xác định lỗi cáp quang, bạn có thể cần cân nhắc một số điều quan trọng:
- Lỗi này là do dịch vụ bị gián đoạn hay chỉ là lỗi cáp quang cần được đo kiểm tra và khắc phục?
- Khả năng tiếp cận dây cáp quang: Bạn có thể quan sát kiểm tra trực tiếp bằng mắt thường hay cáp được lắp đặt nằm trong ống dẫn, trên cột trên cao hay chôn trực tiếp dưới đất?
- Chiều dài cáp quang cần đo kiểm và khắc phục là bao nhiêu, 100 mét hay 100 km hay xa hơn?
- Loại cáp đơn mốt (Singlemode) hay Đa mốt (Multimode).
- Những loại công cụ, dụng cụ xử lý sự cố và khắc phục lỗi cáp quang: thiết bị đo định vị lỗi như OTDR, VFL và máy hàn cáp quang.
Dưới đây là chức năng của các thiết bị đo cáp quang phổ biến thường dùng trong công việc đo kiểm tra cáp quang:
- Máy đo OTDR (máy đo phản xạ miền thời gian quang học) là thiết bị đo mạnh mẽ nhất trong việc kiểm tra tình trạng các liên kết cáp quang mạng FTTx, LAN và đường trục. Công cụ đo kiểm tra cáp quang này thực sự hữu ích để cho bạn biết rằng có các vấn đề về suy hao các mối hàn, mối nối, chiều dài và cung cấp vị trí điểm lỗi, bao gồm vị trí cả điểm đứt cáp quang một cách chính xác. Máy đo cáp quang giá rẻ có thể cân nhắc lựa chọn các thương hiệu Tribrer, Deviser, Novker, ….
- Máy định vị lỗi nhìn thấy được (Visible Fault Locator) là thiết bị phát ánh sáng đỏ 650nm) có thể được sử dụng để tìm ra sự cố và kiểm tra tính liên tục cáp sợi quang lộ thiên trong khoảng cách ngắn từ vài mét tới vài chục km. Máy kiểm tra lỗi cáp quang bằng ánh sáng nhìn thấy cũng có thể được sử dụng cùng với máy kiểm tra OTDR để tìm lỗi cáp quang với độ chính xác cao hơn.
- Bộ nhận dạng tín hiệu quang (Live Fiber Identifier) không hẳn là một bộ định vị lỗi, nhưng nó có thể thường được sử dụng trong quá trình định vị lỗi để tránh làm ảnh hưởng đến hệ thống đang làm việc. Nó có thể được sử dụng để giúp chủ động tìm ra lỗi, vì nó có thể hiển thị sự hiện diện/không có lưu lượng truy cập hoặc âm thanh kiểm tra tại một điểm, tuy nhiên, điều này yêu cầu quyền truy cập.
3. Xử lý hàn nối cáp sợi quang
Sau khi sử dụng máy đo cáp quang để xác định chính xác vị trí lỗi cáp sợi quang, bạn có thể xem xét xử lý các điểm lỗi cáp quang có suy hao quá lớn hoặc lỗi đứt cáp quang bằng máy hàn cáp quang.
Tùy thuộc vào yêu cầu hàn nối cho mạng trục tuyến dài hay cáp quang tuyến ngắn FTTx/LAN, bạn cân nhắc sử dụng máy hàn cáp quang phù hợp để cho chất lượng mối hàn tốt nhất. Sử dụng máy ghép nối sợi quang bao gồm một số bước, đòi hỏi sự cẩn thận, chính xác và kiên nhẫn để có được mối nối sạch nhất, liền mạch nhất. Đây là tổng quan chung về quy trình:
1) Chuẩn bị sợi: Tước lớp phủ bảo vệ khỏi các đầu sợi bằng dụng cụ tước sợi, sau đó làm sạch sợi bằng cồn hoặc dung dịch tẩy rửa khác. Cắt cả hai đầu của sợi để đảm bảo bề mặt sạch, phẳng và đều.
2) Nạp sợi: Mở máy hàn và nạp các sợi đã cắt vào buồng nối. Các sợi phải được căn chỉnh cẩn thận và đặt vào đúng vị trí, thường là với sự trợ giúp của vật giữ hoặc thanh dẫn sợi. Điều rất quan trọng là phải định vị các sợi một cách cẩn thận, mặc dù vẫn sẽ có những điều chỉnh nhỏ.
3) Căn chỉnh các sợi: Sử dụng kính hiển vi tích hợp của máy ghép hoặc công cụ căn chỉnh khác để căn chỉnh các sợi một cách hoàn hảo. Máy ghép sợi quang thường sẽ có chế độ căn chỉnh tự động sử dụng phản hồi từ kính hiển vi để căn chỉnh các sợi một cách chính xác, thực hiện các điều chỉnh nhỏ đối với vị trí của sợi.
4) Hợp nhất các sợi: Sau khi các sợi đã được căn chỉnh, hãy sử dụng máy hàn để tạo nhiệt và áp suất lên các sợi, nối chúng lại với nhau. Máy hàn thường sẽ có chương trình kiểm soát lượng nhiệt và áp suất tác dụng lên sợi, tự động hóa quy trình và giảm thiểu nguy cơ xảy ra lỗi.
Các bước được nêu ở trên chỉ là hướng dẫn chung và bạn phải luôn tuân thủ cẩn thận hướng dẫn của nhà sản xuất khi sử dụng hàn ghép sợi quang bằng máy hàn. Kiểu dáng và kiểu dáng của máy hàn mà bạn sử dụng sẽ xác định các bước chính xác cần thiết để tạo mối nối.
Bên cạnh việc có được máy hàn cáp quang chất lượng tốt, thì các kỹ năng sử dụng máy đo, máy hàn cáp quang là rất quan trọng. Các kỹ năng này giúp bạn thao tác nhanh hơn, xác định vị trí lỗi chính xác hơn, thao tác cắt cáp quang chính xác và thực hiện hàn nối tốt để có được mối hàn chất lượng cao một cách nhanh chóng khi cần xử lý, khắc phục lỗi cáp quang mạng trục, tuyến xWDM, tuyến cáp quang dài liên tỉnh, mạng FTTx/LAN/CATV.
