Lưu ý khi thi công lắp đặt cáp mạng Ethernet

Cáp Ethernet hoặc cáp mạng có mục đích cơ bản là kết nối các thiết bị IT với mạng có dây. Trong thực tế khi thi công lắp đặt, độ dài cáp Ethernet khác nhau cho các tình huống ứng dụng cụ thể xung quanh tòa nhà, văn phòng hoặc trong trung tâm dữ liệu. Vậy cần lưu ý gì về loại cáp Ethernet, và đô dài bao nhiêu trong các tình huống cụ thể khi thi công?.

Cáp mạng Ethernet là gì?

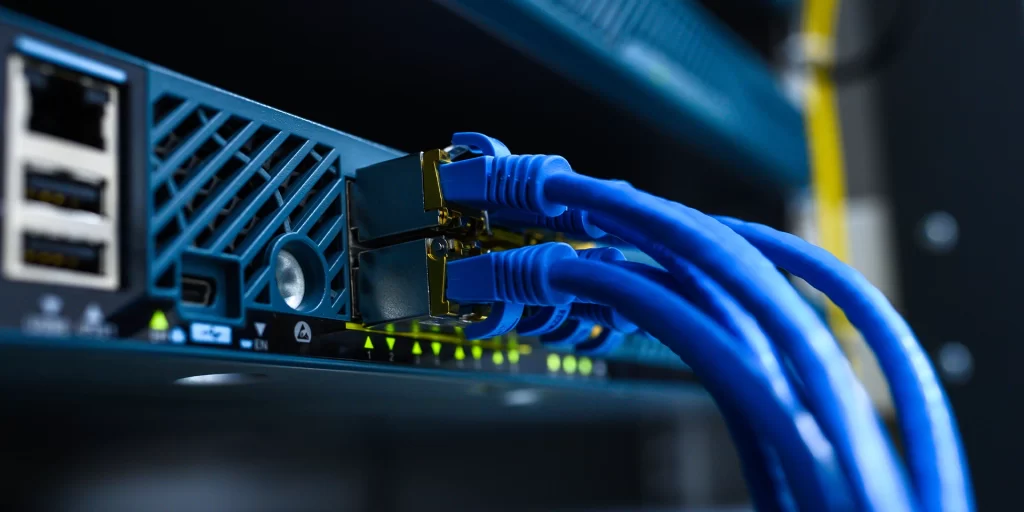

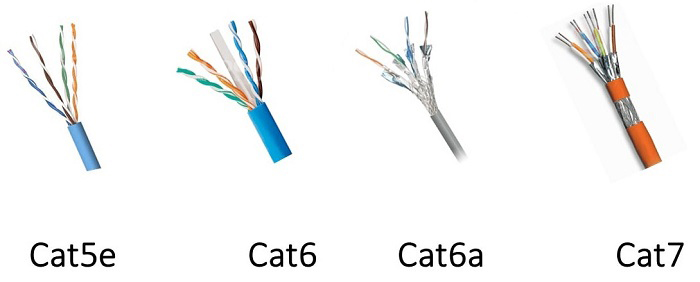

Cáp Ethernet, còn được gọi là cáp LAN, là cáp đồng xoắn đôi UTP với các chuẩn phổ biến là CAT5e (Gigabit), CAT6 (10G) với đầu nối RJ45. Cáp LAN có thể được cắm vào các cổng Ethernet trên máy tính PC, bộ chuyển mạch Ethernet, bộ chuyển đổi quang điện, thiết bị WI-FI hoặc máy chủ để có thể kết nối và truy nhập vào mạng. Cáp Ethernet rất phổ biến trong mạng LAN doanh nghiệp, tổ chức, nơi các văn phòng, tòa nhà, nhà xưởng và hộ gia đình.

Cáp LAN Ethernet cũng là một phần không thể thiếu trong các trung tâm dữ liệu bằng cách cung cấp các lợi thế về chi phí thấp và dễ lắp đặt mặc dù mạng cáp quang đã chiếm một phần lớn hơn trong các trung tâm dữ liệu, đặc biệt là đối với các ứng dụng mạng trục. Cáp Ethernet ngắn được áp dụng chủ yếu như là giải pháp cáp tối ưu và tiết kiệm chi phí nhất trong các trung tâm dữ liệu.

Độ dài của cáp Ethernet nên là bao nhiêu?

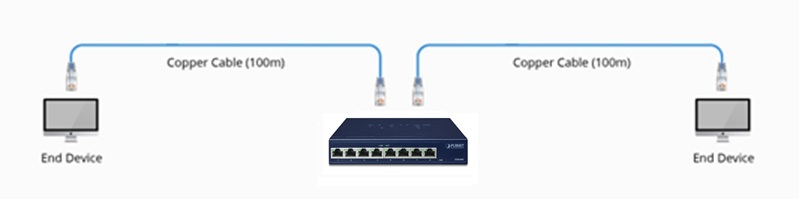

Nhìn chung, cáp Ethernet với đầu nối RJ-45 có thể có độ dài tối đa lên đến 100 mét trước khi tín hiệu cần được tái tạo thông qua bộ chuyển mạch Ethernet. Đối với truyền dẫn dài hơn, tốc độ sẽ giảm do suy giảm tín hiệu. Do đó, bạn nên sử dụng độ dài cáp mạng phù hợp nhất khi kết nối các bộ chuyển mạch tại một địa điểm cục bộ hoặc kết nối bộ định tuyến/máy chủ với bộ chuyển mạch hoặc kết nối bộ định tuyến với máy tính để đảm bảo cường độ tín hiệu cố định. Cáp Ethernet có nhiều độ dài khác nhau có thể được triển khai trong các tình huống khác nhau và mỗi loại sử dụng có thể được hưởng lợi từ phạm vi độ dài duy nhất phù hợp nhất cho ứng dụng đó.

Các bước thi công lắp đặt cáp mạng Ethernet

Cáp Ethernet đóng vai trò quan trọng trong bất kỳ thiết lập mạng mạnh mẽ nào. Chúng là xương sống của mạng, đảm bảo kết nối ổn định và đáng tin cậy. Cho dù bạn đang thiết lập văn phòng mới hay nâng cấp mạng gia đình, hay cho trung tâm dữ liệu, hiểu biết về cách lắp đặt cáp Ethernet có thể cải thiện đáng kể kết nối internet và độ tin cậy của mạng.

Chọn công cụ đúng

Để lắp đặt cáp Ethernet thành công, các kỹ thuật viễn sẽ cần các công cụ phù hợp để đảm bảo công việc được thực hiện hiệu quả và hiệu suất. Sau đây là những công cụ cơ bản cần trang bị trước khi bắt đầu công việc thi công lắp đặt mạng:

• Kìm cắt dây: để cắt cáp Ethernet gọn gàng.
• Kìm tuốt dây: để loại bỏ lớp phủ bảo vệ của cáp mà không làm hỏng dây bên trong.

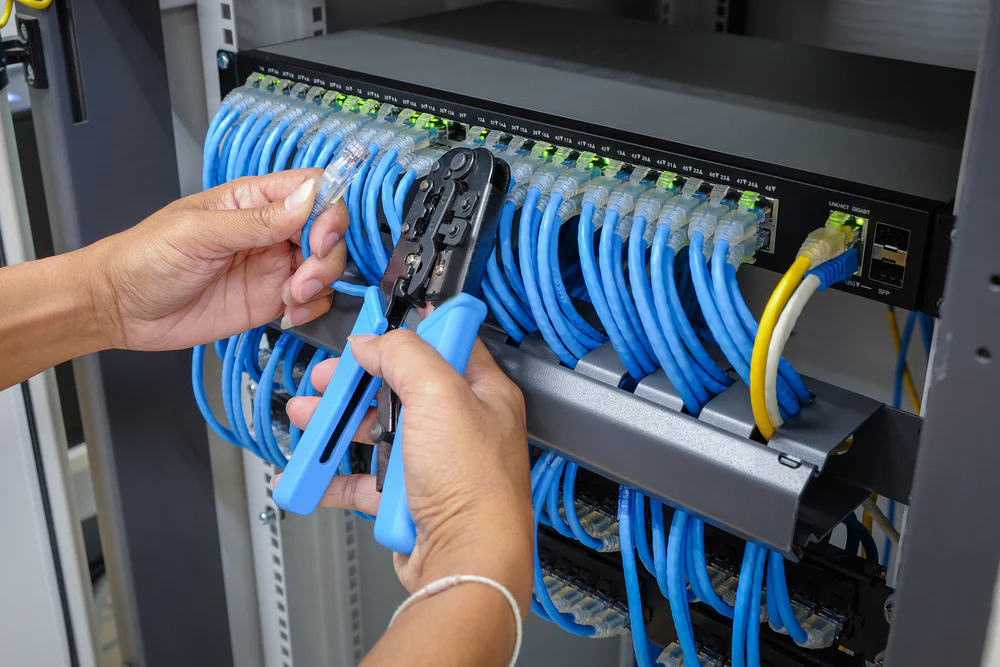

• Dụng cụ ép đầu nối RJ45: để gắn các đầu nối RJ45 vào đầu cáp.
• Công cụ, vật tư phụ kiện để kéo cáp qua tường, trần nhà và không gian thu hẹp.
• Máy khoan, máy dò đinh để gắn cáp vào tường, trần nhà.
• Bảng Patch Panel: để sắp xếp các kết nối cáp ở quy mô lớn hơn, chẳng hạn như trong môi trường văn phòng hoặc trung tâm dữ liệu.
• Máy kiểm tra Ethernet để đảm bảo mỗi cáp được nối dây chính xác và hoạt động trước khi hoàn tất quá trình cài đặt.

Trang bị những công cụ này sẽ giúp quá trình cài đặt diễn ra suôn sẻ hơn và giúp ngăn ngừa những lỗi thường gặp có thể dẫn đến sự cố mạng hoặc nhu cầu cài đặt lại.

Lên kế hoạch tuyến đường thi công lắp đặt cáp

Trước khi bắt đầu đặt bất kỳ loại cáp nào, điều quan trọng là phải lập bản đồ tuyến đường hiệu quả nhất. Việc lập kế hoạch này giúp tránh thi công đục phá những chỗ không cần thiết và đảm bảo cáp có thể chạy trơn tru từ vị trí này sang vị trí khác.

Đảm bảo đủ số lượng cáp và đầu nối RJ45

Trước khi bắt đầu, hãy đảm bảo có đủ cáp Ethernet để kéo dài khoảng cách giữa các thiết bị mạng và điểm kết nối, cùng với số lượng đầu nối RJ45. Hãy nhớ rằng, có nhiều cáp và đầu nối nhiều hơn mức cần thiết để tranh bị thiếu giữa chừng khi lắp đặt và có thể bù cho những đoạn cáp hoặc đầu nối bị hư.

Cắt, Tước và Tách Dây

Sau khi đã đo và định hình đường đi cho hệ thống dây Ethernet, hãy sử dụng kìm cắt dây để cắt cáp theo chiều dài cần thiết. Tiếp theo, sử dụng kìm tuốt dây để cẩn thận loại bỏ lớp cách điện bên ngoài ở mỗi đầu cáp để lộ các dây riêng lẻ bên trong.

Tách và tháo xoắn các cặp xoắn, chuẩn bị chúng để căn chỉnh và kết nối đúng cách trong các bước tiếp theo. Kiểm tra lại xem dây có bị hư hỏng không, đảm bảo truyền dữ liệu và kết nối đáng tin cậy.

Đảm bảo các dây được sắp xếp theo thứ tự và kẹp đầu nối RJ45

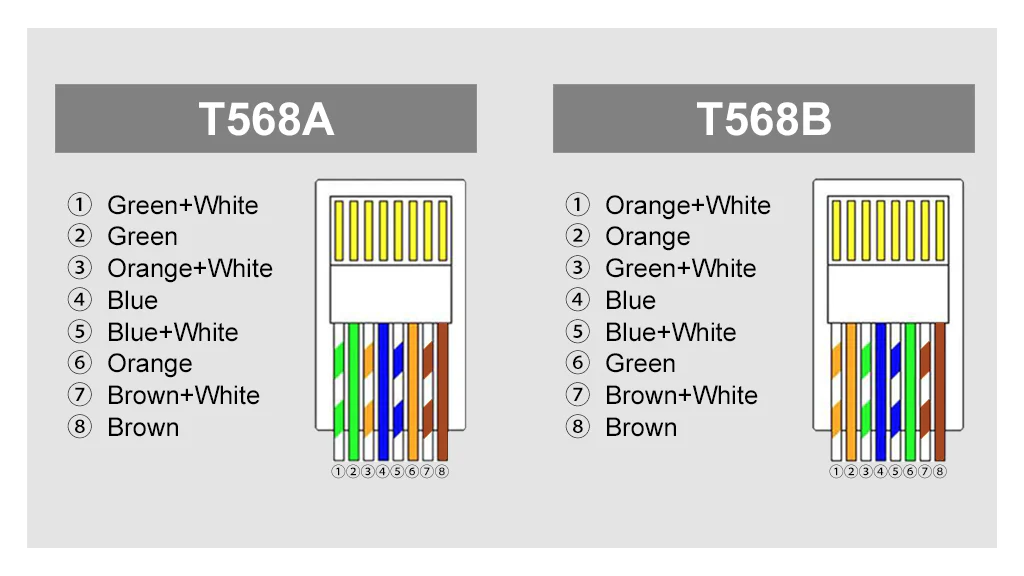

Sau khi tước cáp Ethernet, hãy căn chỉnh các dây lộ ra theo sơ đồ đấu dây tiêu chuẩn T568A hoặc T568B, tùy thuộc vào nhu cầu hoặc cấu hình mạng hiện tại của bạn.

Việc sắp xếp dây đúng thứ tự là rất quan trọng để đảm bảo kết nối Ethernet hoạt động chính xác. Thông thường, các dây được sắp xếp theo màu theo thứ tự cụ thể trước khi được đưa vào đầu nối.

Cố định dây cáp mạng Ethernet

Sau khi các dây được lắp đúng cách vào đầu nối RJ45, hãy sử dụng dụng cụ để cố định chặt chúng và tạo ra kết nối chắc chắn. Đảm bảo rằng lớp vỏ ngoài của cáp cũng được đầu nối ôm lấy để giảm lực căng và tránh hư hỏng do kéo.

Sau đó, gắn các tấm ốp tường vào mỗi lỗ mở ổ cắm, đảm bảo chúng được kết nối chắc chắn và cáp bên trong khoang tường không bị kẹp hoặc uốn cong quá mức.

Kiểm tra cáp mạng LAN vừa thi công bằng thiết bị đo

Sau khi cài đặt, việc kiểm tra từng kết nối Ethernet bằng thiết bị kiểm tra phù hợp là điều cần thiết. Kết nối cáp với máy kiểm tra mạng để kiểm tra tính liên tục, cường độ tín hiệu phù hợp và bất kỳ khả năng nhiễu nào.

Đảm bảo rằng mọi điểm kết nối từ bộ định tuyến đến từng PC và các thiết bị khác, như điện thoại VoIP hoặc thiết bị hội nghị trong phòng họp, đều hoạt động chính xác. Bước này đảm bảo cơ sở hạ tầng mạng mới của bạn hoạt động tối ưu trên tất cả các vị trí dự định.

Kiểm tra lại việc lắp đặt và thực hiện vệ sinh

Sau khi mạng hoạt động, hãy kiểm tra kỹ lưỡng để đảm bảo tất cả các thành phần đã lắp đặt, chẳng hạn như giắc cắm và đinh tường, được gắn chặt và không có dây cáp nào bị lộ ra trong các lỗ nhỏ hoặc gần các bộ phận chuyển động của sàn.

Cuối cùng, hãy dọn sạch mọi mảnh vụn từ quá trình khoan hoặc lắp đặt và cố định chặt các dây bị lỏng để ngăn ngừa các sự cố trong tương lai. Bước này đảm bảo rằng quá trình lắp đặt hoạt động tốt và duy trì tính toàn vẹn về mặt thẩm mỹ và chức năng của không gian văn phòng.

Kết nối Internet & Cấu hình Cài đặt Mạng

Sau khi tất cả các kết nối vật lý đã được thực hiện, đã đến lúc thiết lập kết nối internet của bạn. Kết nối một đầu của cáp vá từ modem với bộ chuyển mạch hoặc bộ định tuyến internet của bạn và đảm bảo rằng mỗi tầng hoặc phòng trong văn phòng được phủ sóng đầy đủ bằng cách kết nối chúng với các giắc cắm được chỉ định.

Tiếp theo, cấu hình cài đặt mạng trên mỗi máy tính để đảm bảo chúng nhận ra các kết nối mới. Có thể bao gồm việc điều chỉnh địa chỉ IP hoặc cài đặt DNS và đảm bảo các thiết bị không dây được tích hợp liền mạch vào mạng.

Thi công lắp đặt cáp mạng Ethernet trong doanh nghiệp và gia đình

Đối với dự án đi dây cáp đồng trong gia đình và doanh nghiệp, chiều dài cáp Ethernet tối ưu nhất được triển khai phụ thuộc vào khoảng cách giữa các thiết bị được liên kết. Đối với các hộ gia đình hoặc doanh nghiệp thông thường, dây nhảy Ethernet RJ45 thường đủ để đáp ứng các liên kết không quá 60 mét.

Tuy nhiên, đối với các cài đặt tùy chỉnh yêu cầu chiều dài dài hơn, cáp số lượng lớn được triển khai ngầm trong tường hoặc trên trần nhà để đạt được mỹ quan và truyền tải dữ liệu ổn định.

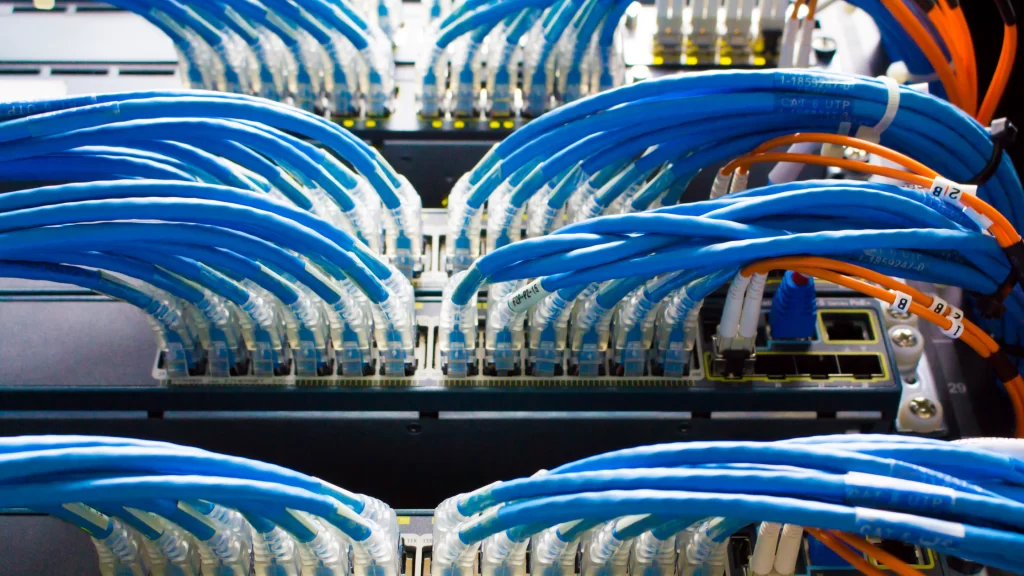

Lắp đặt cáp mạng Ethernet trong trung tâm dữ liệu Datacenter

Cáp Ethernet ngắn (khoảng ≤ 5 mét) được ưa chuộng hơn trong các trung tâm dữ liệu để thực hiện kết nối chéo trong các tủ liền kề hoặc kết nối giữa các tủ trong cùng một tủ. Các dây cáp Ethernet ngắn này rất hữu ích khi bạn muốn kết nối hai cổng nằm gần nhau.

Đối với các kết nối chéo trong các giá đỡ liền kề, cáp trục cắm Cat6 ngắn được sử dụng để cho phép lắp đặt nhanh chóng và dễ dàng với chi phí nhân công giảm. Cáp Ethernet ngắn có giá thấp hơn, dễ lắp đặt và bảo trì hơn, lý tưởng cho những nơi cần mật độ tối đa.
