Hiện nay, cáp đồng xoắn đôi (đặc biệt là cáp UTP) là loại phổ biến nhất khi thi công lắp đặt hệ thống mạng LAN và điện thoại. Đối với kết nối cáp xoắn đôi, kỹ thuật viên sẽ cần bộ công cụ để kẹp các điểm tiếp xúc kim loại bên trong đầu nối cáp vào các dây dẫn riêng lẻ trong cáp.
Contents

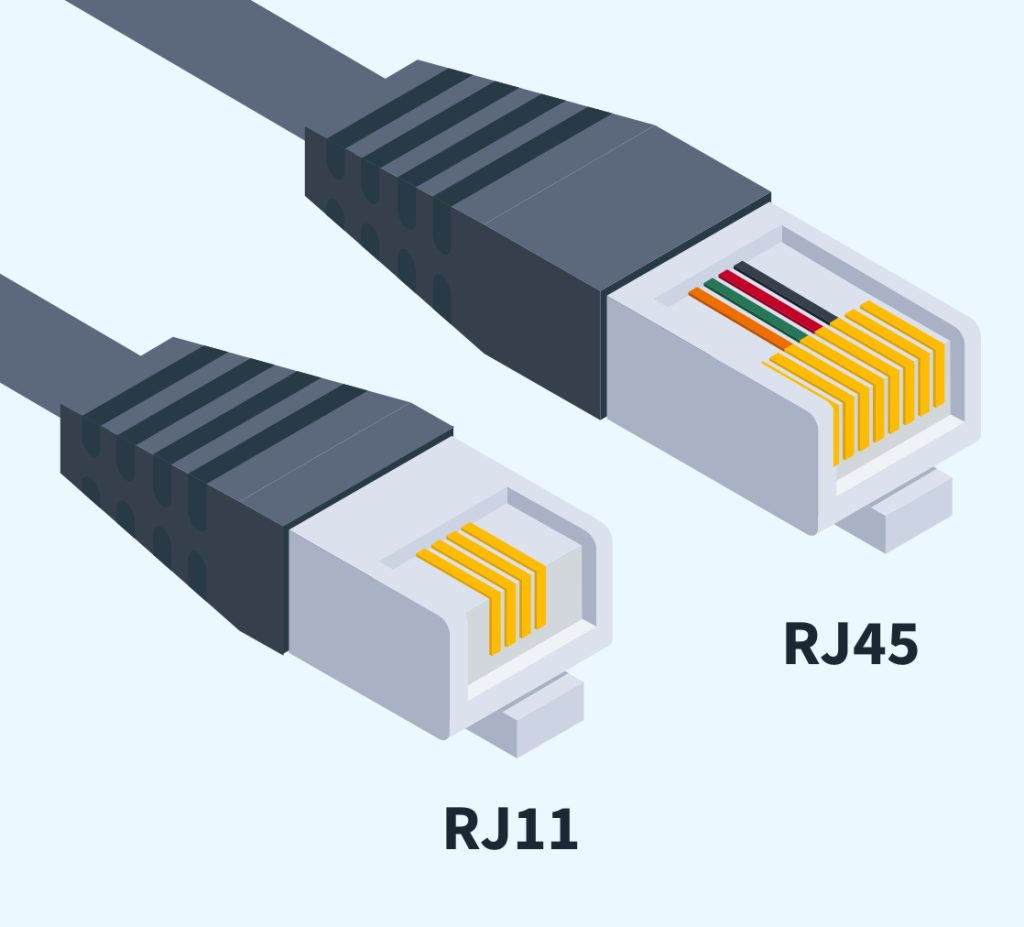

Các loại đầu nối cáp xoắn đôi thường dùng
Có chủ yếu hai loại đầu nối cáp được sử dụng cho kết nối cáp xoắn đôi trong lắp đặt truyền thông thoại và dữ liệu.
- Đầu nối RJ11: Đầu nối RJ11 thường chỉ có 6 vị trí và 4 hoặc 2 tiếp điểm. Chúng không được tiêu chuẩn hóa quốc tế, nhưng từng là lựa chọn rất phổ biến cho cả ứng dụng điện thoại để bàn Analog do tính đơn giản và hình dạng nhỏ gọn.
- Đầu nối RJ45: Đầu nối RJ45 thường có 8 vị trí và 8 tiếp điểm. Do đó, đầu nối RJ45 lớn hơn đầu nối RJ11 về hình dạng. Đầu nối RJ45 thường được sử dụng để truyền dữ liệu trong mạng dữ liệu, chắc hạn như mạng LAN, Camera IP giám sát. Đây là loại đầu nối không thể thiếu trong Ethernet và thường được sử dụng ở cả hai đầu của cáp mạng để kết nối nhiều thiết bị mạng khác nhau, chẳng hạn như máy tính, bộ định tuyến, bộ chuyển mạch, v.v.
Do cấu trúc khác nhau của đầu nối RJ45 và RJ11, tiêu chuẩn trình tự đấu dây và ứng dụng cũng khác nhau. Không nên sử dụng phích cắm RJ11 cho giắc cắm RJ45 vì có thể gây hư hỏng cho thiết bị.

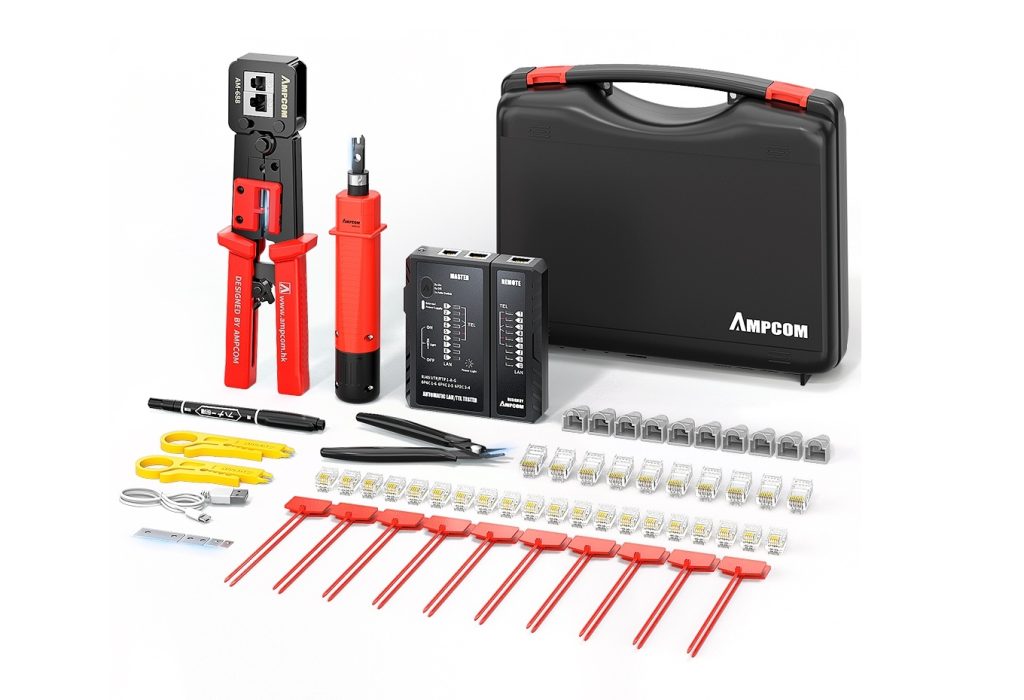

Dụng cụ lắp đặt đầu nối cáp xoắn đôi
- Dụng cụ tuốt vỏ cáp: Dụng cụ đầu tiên là dụng cụ tuốt vỏ cáp. Dụng cụ này chỉ cắt qua lớp vỏ ngoài của cáp, không cắt qua các dây dẫn bên trong. Có nhiều loại dụng cụ tuốt cáp khác nhau, nhưng phổ biến nhất là loại nhỏ, bằng nhựa, dễ dàng bỏ vào túi áo sơ mi. Chúng có giá thành sản xuất và mua rẻ.
- Dụng cụ kẹp đầu nối cáp: được sử dụng để hoàn thiện kết nối giữa cáp mạng và đầu nối. Nhưng có những loại dụng cụ uốn cụ thể được sử dụng cho các loại cáp cụ thể. Một số dụng cụ uốn có thể hoàn thiện cả đầu nối RJ45 và RJ11.

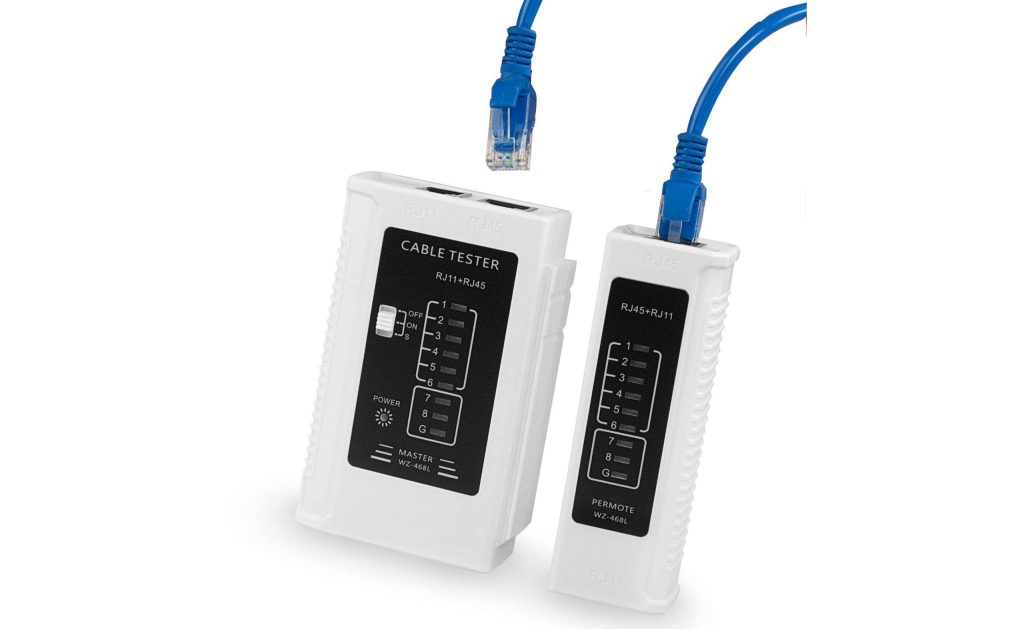

- Máy kiểm tra cáp mạng: Thiết bị này kiểm tra tín hiệu liên tục từ đầu nối nguồn đến đầu nối đích để kiểm tra chất lượng kết nối đó.

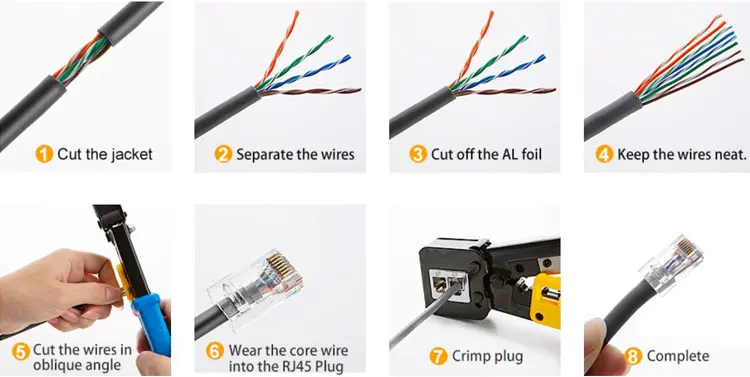

Các bước lắp đặt đầu nối cáp xoắn đôi RJ11 và RJ45
Bước 1: Đo cáp muốn gắn đầu và cắt theo chiều dài thích hợp bằng kìm cắt cáp.
Bước 2: Sử dụng dụng cụ tuốt cáp để tuốt vỏ cáp khỏi đầu cáp, sau đó, xoay dụng cụ tuốt quanh cáp để cắt vỏ cáp.
Bước 3: Tháo dụng cụ tuốt khỏi cáp và kéo vỏ cáp đã cắt ra khỏi cáp, để lộ các dây dẫn bên trong. Nếu có dây cắt vỏ cáp (thường là sợi chỉ trắng), hãy tách dây ra khỏi các dây dẫn và cắt lại đến mép vỏ cáp.
Bước 4: Tháo xoắn tất cả các cặp dây dẫn bên trong và tách chúng ra để bạn có thể nhìn thấy từng dây dẫn riêng lẻ.
Bước 5: Căn chỉnh các dây dẫn riêng lẻ sao cho mã màu khớp với tiêu chuẩn mã màu đang sử dụng.
Bước 6: Cắt các dây dẫn sao cho các đầu bằng nhau, đảm bảo rằng vỏ cáp sẽ nằm bên trong đầu nối.
Bước 7: Lắp các dây dẫn vào đầu nối, đảm bảo rằng tất cả các dây dẫn thẳng hàng, thực hiện thao tác này một cách cẩn thận vì đây là bước cuối cùng trước khi kẹp đầu nối.
Bước 8: Cẩn thận lắp đầu nối và cáp vào kìm kẹp đầu nối, dụng cụ này có hai khuôn sẽ ép vào đầu nối và đẩy các chân cắm trong đầu nối vào các dây dẫn bên trong đầu nối. Bây giờ quá trình lắp đặt đã hoàn tất.
Sau khi lắp đặt xong, nên kiểm tra để đảm bảo rằng tất cả các dây dẫn đều tiếp xúc và tất cả các chân cắm đã được uốn cong vào các dây dẫn tương ứng của chúng. Nếu đầu nối không uốn cong đúng cách, hãy cắt đầu nối và làm lại.
