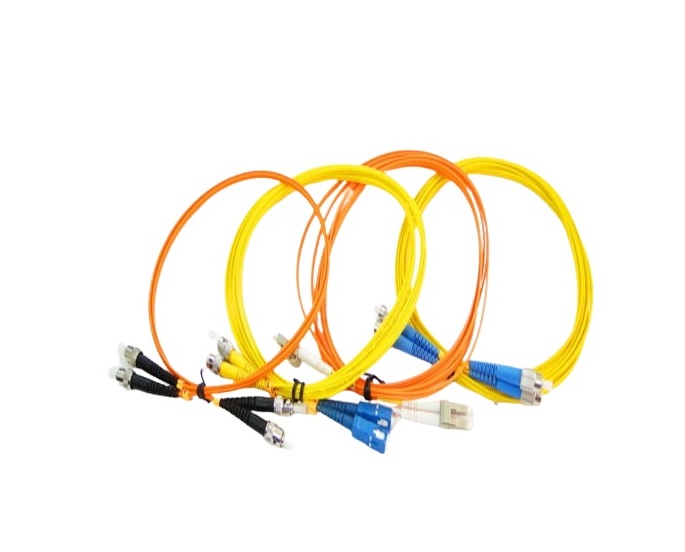

Dây nhảy quang Fiber Patch Cord (Fiber Optic Patch Cord) là phụ kiện kết nối quan trọng trong hệ thống mạng cáp quang, được sử dụng để kết nối giữa hộp phối quang ODF, switch quang, module SFP, bộ chuyển đổi quang điện Converter và các thiết bị truyền dẫn quang.
Dây nhảy cáp quang được thiết kế với hai đầu đã gắn sẵn đầu nối quang, cho phép kết nối trực tiếp với adapter hoặc cổng quang tương thích mà không cần thực hiện hàn nối tại vị trí sử dụng.
Hiện nay, dây nhảy quang có hai dòng chính là Singlemode (đơn mode) và Multimode (đa mode), hỗ trợ nhiều chuẩn đầu nối như LC, SC, FC, ST cùng các kiểu đánh bóng PC, UPC và APC.
Sản phẩm có nhiều cấu hình như Simplex (một sợi), Duplex (hai sợi), chiều dài từ 1m, 2m, 3m, 5m đến 10m, 20m, 30m, 50m và 100m, đáp ứng nhu cầu kết nối trong mạng LAN, Data Center, hệ thống viễn thông, FTTH, GPON và camera giám sát.
Contents
- 1 Dây nhảy quang Fiber Patch Cord là gì?
- 2 Các loại dây nhảy quang phổ biến
- 3 Các loại dây nhảy quang Multimode OM1, OM2, OM3, OM4 và OM5
- 4 Phân loại dây nhảy quang theo đầu nối
- 5 Phân loại dây nhảy quang theo cấu trúc Simplex và Duplex
- 6 Phân biệt dây nhảy quang APC, UPC và PC
- 7 So sánh dây nhảy quang Singlemode và Multimode
- 8 Chiều dài dây nhảy quang Fiber Patch Cord
- 9 Ứng dụng của dây nhảy quang Fiber Patch Cord
- 10 Hướng dẫn lựa chọn dây nhảy quang phù hợp
- 11 Câu hỏi thường gặp về dây nhảy quang Fiber Patch Cord
Dây nhảy quang Fiber Patch Cord là gì?
Dây nhảy quang (Fiber Optic Patch Cord) hay còn gọi là dây nhảy cáp quang, dây nối quang hoặc cáp Patch Cord, là đoạn cáp quang được gắn sẵn đầu nối tại cả hai đầu nhằm kết nối các thiết bị trong hệ thống truyền dẫn quang.
Khác với dây hàn quang Fiber Pigtail chỉ có một đầu gắn connector, dây nhảy quang có hai đầu được lắp sẵn đầu nối, cho phép kết nối trực tiếp với adapter quang hoặc cổng kết nối của thiết bị.
Cấu tạo cơ bản của dây nhảy quang gồm:
- Lõi sợi quang (Core): Thành phần truyền dẫn ánh sáng.
- Lớp phản xạ (Cladding): Bao quanh lõi sợi, giúp duy trì ánh sáng truyền bên trong sợi quang.
- Lớp phủ bảo vệ (Coating): Bảo vệ sợi quang khỏi các tác động cơ học.
- Lớp gia cường: Có thể sử dụng sợi Aramid để tăng khả năng chịu lực kéo.
- Vỏ cáp (Jacket): Bảo vệ dây nhảy quang khỏi các tác động bên ngoài.
- Đầu nối quang (Connector): Được lắp sẵn tại hai đầu dây, hỗ trợ kết nối với các thiết bị quang.
Dây nhảy quang thường có đường kính 2.0mm hoặc 3.0mm, tùy cấu trúc và yêu cầu lắp đặt. Một số dòng dây nhảy quang đặc biệt có thể sử dụng cấu trúc khác.
Các loại dây nhảy quang phổ biến
Dây nhảy quang Singlemode
Dây nhảy quang Singlemode (Single Mode Fiber Patch Cord) là loại dây nhảy quang sử dụng sợi quang đơn mode, có kích thước lõi khoảng 9µm và đường kính lớp phản xạ 125µm, ký hiệu 9/125µm.
Singlemode được thiết kế để truyền tín hiệu ánh sáng theo một mode chính, hạn chế tán sắc mode và hỗ trợ truyền dẫn khoảng cách xa.
Dây nhảy quang Singlemode thường sử dụng bước sóng 1310nm và 1550nm, kết hợp với các module quang tương thích.
Đặc điểm của dây nhảy quang Singlemode:
- Sử dụng sợi quang Singlemode 9/125µm.
- Thường có vỏ màu vàng theo quy ước nhận diện phổ biến.
- Hỗ trợ các đầu nối LC, SC, FC và ST.
- Có các tùy chọn đánh bóng UPC và APC.
- Phù hợp với các hệ thống truyền dẫn quang khoảng cách xa.
- Sử dụng trong mạng FTTH, FTTx, GPON, WAN, MAN và mạng viễn thông.
Dây nhảy quang Multimode
Dây nhảy quang Multimode (Multimode Fiber Patch Cord) sử dụng sợi quang đa mode với kích thước lõi phổ biến 50/125µm hoặc 62.5/125µm.
Loại dây này cho phép nhiều mode ánh sáng truyền đồng thời, thường hoạt động ở bước sóng 850nm và 1300nm, phù hợp với các hệ thống kết nối quang khoảng cách ngắn và trung bình.
Dây nhảy quang Multimode được sử dụng phổ biến trong mạng LAN, phòng máy chủ, trung tâm dữ liệu và hệ thống kết nối thiết bị mạng tốc độ cao.
Đặc điểm của dây nhảy quang Multimode:
- Sử dụng sợi quang 50/125µm hoặc 62.5/125µm.
- Có các loại OM1, OM2, OM3, OM4 và OM5.
- Thường sử dụng bước sóng 850nm và 1300nm.
- Hỗ trợ đầu nối LC, SC, FC và ST.
- Phù hợp với các kết nối quang trong tòa nhà và Data Center.
- Tương thích với module quang Multimode tương ứng.
Các loại dây nhảy quang Multimode OM1, OM2, OM3, OM4 và OM5
Dây nhảy quang OM1
Dây nhảy quang OM1 sử dụng sợi quang Multimode có kích thước lõi 62.5/125µm, thường có màu cam.
OM1 chủ yếu được sử dụng trong các hệ thống mạng nội bộ thế hệ cũ, kết nối thiết bị mạng và một số hệ thống truyền dẫn quang khoảng cách ngắn.
Dây nhảy quang OM2
Dây nhảy quang OM2 sử dụng sợi quang Multimode 50/125µm, có băng thông cao hơn so với OM1.
Sản phẩm phù hợp với các kết nối quang trong mạng LAN, phòng máy chủ và hệ thống thiết bị mạng sử dụng module Multimode.
Dây nhảy quang OM3
Dây nhảy quang OM3 là loại cáp quang Multimode tối ưu cho nguồn phát laser VCSEL ở bước sóng 850nm.
OM3 có băng thông cao, hỗ trợ kết nối Ethernet 10Gbps ở khoảng cách đến 300m theo tiêu chuẩn 10GBASE-SR.
Dây nhảy quang OM3 thường có màu xanh Aqua, được sử dụng trong Data Center, mạng LAN tốc độ cao và hệ thống switch 10G.
Dây nhảy quang OM4
Dây nhảy quang OM4 có cấu trúc sợi 50/125µm và băng thông hiệu dụng cao hơn OM3, hỗ trợ khoảng cách truyền dẫn lớn hơn trong các ứng dụng Ethernet tốc độ cao.
OM4 có thể hỗ trợ kết nối 10Gbps lên đến 400m theo tiêu chuẩn 10GBASE-SR, phù hợp với hệ thống Data Center, mạng máy chủ và các kết nối quang tốc độ cao.
Dây nhảy quang OM5
Dây nhảy quang OM5 là dòng Multimode băng rộng (Wideband Multimode Fiber), được thiết kế hỗ trợ truyền dẫn đa bước sóng trong dải khoảng 850–950nm.
OM5 phù hợp với các hệ thống trung tâm dữ liệu hiện đại sử dụng công nghệ SWDM và các giải pháp tối ưu số lượng sợi quang.
Phân loại dây nhảy quang theo đầu nối
Dây nhảy quang Fiber Patch Cord có nhiều chuẩn đầu nối khác nhau để phù hợp với giao diện kết nối của thiết bị mạng, module quang và hộp phối quang ODF.
Dây nhảy quang LC
Dây nhảy quang LC (LC Fiber Patch Cord) sử dụng đầu nối LC có thiết kế nhỏ gọn, ferrule gốm đường kính 1.25mm và cơ chế khóa dạng lẫy.
LC là chuẩn đầu nối phổ biến trên module quang SFP, SFP+, SFP28, thiết bị truyền dẫn và hệ thống Data Center.
Các cấu hình phổ biến:
- Dây nhảy quang LC-LC.
- Dây nhảy quang LC-SC.
- Dây nhảy quang LC-FC.
- Dây nhảy quang LC-ST.
- Dây nhảy quang LC/APC.
- Dây nhảy quang LC/UPC.
Dây nhảy quang SC
Dây nhảy quang SC (SC Fiber Patch Cord) sử dụng đầu nối SC có thiết kế hình vuông, ferrule gốm đường kính 2.5mm và cơ chế cắm rút Push-Pull.
SC thường được sử dụng trong ODF, hộp phối quang, mạng FTTH, GPON và hệ thống viễn thông.
Các cấu hình phổ biến:
- Dây nhảy quang SC-SC.
- Dây nhảy quang SC-LC.
- Dây nhảy quang SC-FC.
- Dây nhảy quang SC-ST.
- Dây nhảy quang SC/APC.
- Dây nhảy quang SC/UPC.
Dây nhảy quang FC
Dây nhảy quang FC (FC Fiber Patch Cord) sử dụng đầu nối có cơ chế khóa ren, giúp cố định chắc chắn khi kết nối với adapter tương ứng.
FC thường được sử dụng trong thiết bị đo kiểm quang, hệ thống truyền dẫn và một số ứng dụng viễn thông chuyên dụng.
Các cấu hình phổ biến gồm FC-FC, FC-SC, FC-LC và FC-ST.
Dây nhảy quang ST
Dây nhảy quang ST (ST Fiber Patch Cord) sử dụng đầu nối có cơ chế khóa xoay dạng bayonet.
Đầu nối ST thường được sử dụng trong một số hệ thống mạng LAN, thiết bị truyền dẫn quang và các hạ tầng mạng thế hệ trước.
Các cấu hình phổ biến gồm ST-ST, ST-SC, ST-LC và ST-FC.
Phân loại dây nhảy quang theo cấu trúc Simplex và Duplex
Dây nhảy quang Simplex
Dây nhảy quang Simplex là loại dây sử dụng một sợi quang, có hai đầu nối quang.
Sản phẩm phù hợp với các kết nối quang một sợi, hệ thống truyền dẫn sử dụng một sợi quang hoặc các ứng dụng có phương thức truyền nhận phù hợp.
Dây nhảy quang Duplex
Dây nhảy quang Duplex sử dụng hai sợi quang được bố trí song song hoặc kết hợp trong cùng một cấu trúc cáp.
Hai sợi thường đảm nhiệm hai chiều truyền và nhận dữ liệu riêng biệt trong các hệ thống Ethernet quang sử dụng kết nối song công.
Dây nhảy quang Duplex thường được sử dụng để kết nối switch quang, module SFP, ODF và các thiết bị truyền dẫn.
Phân biệt dây nhảy quang APC, UPC và PC
Ngoài loại sợi quang và đầu nối, dây nhảy quang còn được phân loại theo phương pháp đánh bóng bề mặt tiếp xúc của connector.
Dây nhảy quang PC
PC (Physical Contact) là kiểu đánh bóng đầu nối tạo bề mặt tiếp xúc vật lý giữa hai ferrule.
PC được sử dụng trong một số ứng dụng kết nối quang thông thường, đặc biệt là các hệ thống Multimode.
Dây nhảy quang UPC
UPC (Ultra Physical Contact) là công nghệ đánh bóng nâng cao, giúp cải thiện độ tiếp xúc giữa hai ferrule và giảm phản xạ ngược.
Đầu nối UPC thường có màu xanh dương, được sử dụng phổ biến trong các hệ thống kết nối mạng quang.
Dây nhảy quang APC
APC (Angled Physical Contact) sử dụng bề mặt tiếp xúc được đánh bóng nghiêng khoảng 8 độ, giúp hạn chế phản xạ ngược của tín hiệu quang.
Đầu nối APC thường có màu xanh lá, phù hợp với hệ thống FTTH, GPON, CATV và các ứng dụng yêu cầu phản xạ ngược thấp.
Không nên kết nối trực tiếp đầu APC với UPC hoặc PC vì khác biệt về cấu trúc bề mặt tiếp xúc.
So sánh dây nhảy quang Singlemode và Multimode
| Tiêu chí | Singlemode | Multimode |
|---|---|---|
| Ký hiệu | SM | MM |
| Đường kính lõi | Khoảng 9µm | 50µm hoặc 62.5µm |
| Đường kính lớp phản xạ | 125µm | 125µm |
| Bước sóng phổ biến | 1310nm, 1550nm | 850nm, 1300nm |
| Phân loại | OS1, OS2 | OM1, OM2, OM3, OM4, OM5 |
| Màu vỏ phổ biến | Vàng | Cam, Aqua, tím, xanh chanh tùy loại |
| Ứng dụng | Truyền dẫn xa, FTTH, viễn thông | LAN, Data Center |
| Module quang | LX, LR, ER và các loại SM tương thích | SX, SR và các loại MM tương thích |
Việc lựa chọn Singlemode hay Multimode cần căn cứ vào loại sợi quang của tuyến cáp chính, module quang và khoảng cách kết nối thực tế.
Chiều dài dây nhảy quang Fiber Patch Cord
Dây nhảy quang được cung cấp với nhiều chiều dài khác nhau để đáp ứng nhu cầu kết nối trong tủ rack, phòng máy chủ, tủ phối quang và các hệ thống mạng.
Các chiều dài phổ biến:
- Dây nhảy quang 1m: Phù hợp với kết nối thiết bị trong cùng tủ rack.
- Dây nhảy quang 2m: Sử dụng cho các kết nối giữa thiết bị và ODF ở khoảng cách gần.
- Dây nhảy quang 3m: Phù hợp với kết nối trong tủ mạng và phòng máy.
- Dây nhảy quang 5m: Sử dụng cho kết nối giữa các thiết bị hoặc tủ rack gần nhau.
- Dây nhảy quang 10m–20m: Phù hợp với các tuyến kết nối trong phòng máy và tòa nhà.
- Dây nhảy quang 30m–50m: Sử dụng cho những vị trí cần khoảng cách kết nối lớn hơn.
- Dây nhảy quang 100m: Phục vụ một số hệ thống kết nối chuyên dụng theo yêu cầu công trình.
Chiều dài dây cần được lựa chọn phù hợp với tuyến đi cáp, hạn chế để dây thừa gây rối và tránh uốn cong quá bán kính cho phép.
Ứng dụng của dây nhảy quang Fiber Patch Cord
Kết nối hộp phối quang ODF với switch quang
Dây nhảy quang được sử dụng để kết nối adapter trên ODF với cổng quang SFP hoặc SFP+ trên switch mạng.
Đây là ứng dụng phổ biến trong phòng máy chủ, tủ mạng doanh nghiệp và hệ thống mạng trục.
Kết nối module quang SFP và SFP+
Dây nhảy quang LC-LC hoặc SC-LC được sử dụng để kết nối module quang với hệ thống ODF và các thiết bị truyền dẫn.
Cần lựa chọn đúng loại Singlemode hoặc Multimode theo module quang sử dụng.
Kết nối bộ chuyển đổi quang điện Converter
Dây nhảy quang hỗ trợ kết nối converter quang điện với hộp phối quang hoặc các thiết bị mạng khác, giúp chuyển đổi tín hiệu Ethernet trên cáp đồng sang tín hiệu truyền dẫn quang.
Hệ thống mạng LAN doanh nghiệp
Dây nhảy quang Multimode và Singlemode được sử dụng trong hệ thống mạng LAN để kết nối switch, router, server và các thiết bị mạng giữa các tầng hoặc khu vực trong tòa nhà.
Trung tâm dữ liệu Data Center
Dây nhảy quang LC-LC Multimode OM3, OM4 và Singlemode OS2 thường được sử dụng trong Data Center để kết nối switch, máy chủ, thiết bị lưu trữ và hệ thống phân phối quang mật độ cao.
Hệ thống FTTH, GPON và FTTx
Dây nhảy quang Singlemode SC/APC hoặc SC/UPC được sử dụng trong hệ thống mạng truy cập quang để kết nối ODF, bộ chia quang PLC, thiết bị OLT và các điểm phân phối tín hiệu.
Hệ thống camera giám sát IP
Dây nhảy quang được sử dụng để kết nối các tuyến cáp quang tại tủ mạng, phòng điều khiển và các điểm tập trung camera IP trong nhà máy, khu công nghiệp, tòa nhà và khu đô thị.
Hệ thống tự động hóa công nghiệp
Dây nhảy quang hỗ trợ kết nối các switch công nghiệp, thiết bị truyền dẫn và hệ thống điều khiển sử dụng giao diện quang, góp phần hạn chế ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp.
Hướng dẫn lựa chọn dây nhảy quang phù hợp
Để lựa chọn dây nhảy quang Fiber Patch Cord phù hợp với hệ thống, cần quan tâm đến các yếu tố sau:
- Loại sợi quang: Xác định hệ thống sử dụng Singlemode 9/125µm hay Multimode 50/125µm, 62.5/125µm.
- Chuẩn đầu nối: Lựa chọn LC, SC, FC hoặc ST phù hợp với cổng kết nối trên ODF, module quang và thiết bị mạng.
- Kiểu đánh bóng: Chọn PC, UPC hoặc APC theo yêu cầu kết nối. Không kết nối trực tiếp các chuẩn đánh bóng không tương thích.
- Cấu trúc sợi: Chọn Simplex hoặc Duplex theo phương thức truyền dẫn của hệ thống.
- Chiều dài dây: Xác định khoảng cách thực tế giữa hai thiết bị để lựa chọn chiều dài phù hợp.
- Đường kính cáp: Lựa chọn loại 2.0mm hoặc 3.0mm theo không gian lắp đặt và yêu cầu quản lý dây.
- Vật liệu vỏ: Chọn PVC hoặc LSZH theo yêu cầu môi trường và tiêu chuẩn an toàn của công trình.
- Khả năng tương thích module: Kiểm tra bước sóng, loại sợi và chuẩn giao tiếp của module quang để đảm bảo dây nhảy phù hợp.
Câu hỏi thường gặp về dây nhảy quang Fiber Patch Cord
Dây nhảy quang Fiber Patch Cord là gì?
Dây nhảy quang là đoạn cáp quang được gắn sẵn đầu nối ở cả hai đầu, sử dụng để kết nối ODF, switch quang, module SFP, converter và các thiết bị truyền dẫn.
Dây nhảy quang có những loại nào?
Các loại phổ biến gồm Singlemode, Multimode, Simplex, Duplex và các chuẩn đầu nối LC, SC, FC, ST.
Dây nhảy quang Singlemode và Multimode khác nhau như thế nào?
Singlemode sử dụng lõi sợi khoảng 9µm, phù hợp với truyền dẫn khoảng cách xa. Multimode sử dụng lõi sợi 50µm hoặc 62.5µm, phù hợp với kết nối khoảng cách ngắn và trung bình.
Dây nhảy quang LC-LC và SC-LC khác nhau như thế nào?
LC-LC sử dụng đầu nối LC ở cả hai đầu, trong khi SC-LC sử dụng một đầu SC và một đầu LC. Việc lựa chọn phụ thuộc vào chuẩn adapter hoặc cổng quang của thiết bị kết nối.
Dây nhảy quang Simplex và Duplex khác nhau như thế nào?
Simplex sử dụng một sợi quang, Duplex sử dụng hai sợi quang. Duplex thường được sử dụng trong hệ thống Ethernet truyền và nhận dữ liệu trên hai sợi riêng biệt.
Dây nhảy quang có kết nối trực tiếp với module SFP được không?
Có, nếu đầu nối dây nhảy tương thích với giao diện module. Phần lớn module SFP sử dụng đầu nối LC Duplex hoặc LC Simplex tùy loại, do đó cần kiểm tra đúng cấu hình trước khi lựa chọn.
Dây nhảy quang có những chiều dài nào?
Các chiều dài phổ biến gồm 1m, 2m, 3m, 5m, 10m, 15m, 20m, 30m, 50m và 100m tùy phiên bản.
Có thể sử dụng dây nhảy quang Singlemode cho module Multimode không?
Không nên sử dụng trực tiếp vì loại sợi, bước sóng và thiết kế module không tương thích. Cần chọn dây nhảy đúng loại với module quang và tuyến cáp.
